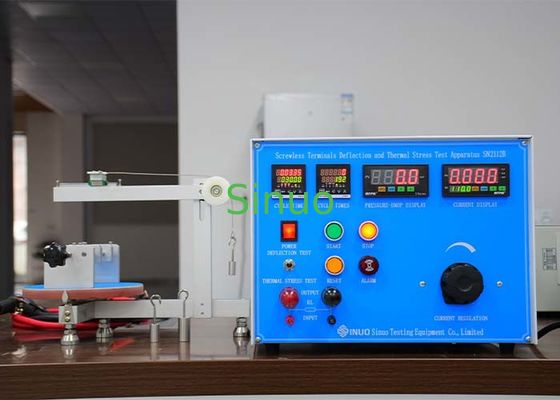

IEC 60884-1 Abbildung 14 Prüfgerät für schraublose Endgeräte
| Deflection angle: | 0-360° | Deflection direction: | 30° ± 3° |
| Deflection force: | 0.25N, 0,5N, 1,0N | Number of trials: | 192 Zyklen |
| On/off time: | 30 Minuten, kann vor eingestellt werden | Test current: | AC 1 ~ 99,9A ± 3% ± 1A |
| Voltage drop range: | 0~199,9 ± 3% ± 1 mV) | Judgment criteria: | Nicht mehr als 22,5 mV |
| High Light: | Thermische Belastungsschraublose Prüfgeräte für Endgeräte,Schraublose Endgeräte zur Beugung von Endgeräten |
||
IEC 60884-1 Abbildung 14 Prüfgerät für schraublose Endgeräte
Produktinformationen:
Diese Vorrichtung entspricht IEC 60884-1:2022 Absatz 12.3.11 Buchstaben a) und b), Ziffer 12.3.12 und Abbildung 14, IEC 60669-1 Abschnitt 12.3.11, usw.
Es wird verwendet, um zu überprüfen, ob die schraublosen Endgeräte verbunden starre feste Leiter bleibt geklemmt, auch wenn es während der normalen Installation abgelenkt wurde.Ablenkung des Leiters und Messung des Spannungsabfalls, um die Schraubfreie Endspannung und die Kontaktleistung zu überprüfen.Und es wird auch verwendet, um zu überprüfen, ob die unthreaded Endgeräte die elektrischen und thermischen Belastungen widerstehen können, die während des normalen Gebrauchs auftreten.
Das Gerät ist einfach zu bedienen, der Laststrom ist einstellbar, die Mustervorrichtung ist nach den Normvorschriften hergestellt.
Technische Parameter:
| Name der Parameter | Parameterdaten |
| Abbiegungstest | |
| Stromversorgung | Übereinstimmung mit den Bedingungen der lokalen Stromversorgung des Kunden |
| Abbiegungswinkel | 0-360° |
| Abbiegungsrichtung | In einer der 12 Richtungen, die sich um 30°±3° voneinander unterscheiden |
| Abbiegungskraft | 0.25N, 0,5N, 1,0N |
| Anwendungsrichtung | senkrecht auf den unbeugten Leiter |
| Prüfstrom | Max.100A |
| Thermische Belastungsprüfung | |
| Anzahl der Versuche (Zyklen) | 192 Zyklen, vordefinierbar |
| Ein-/Aus-Zeit | An: 30 Minuten, aus: 30 Minuten, kann voreingestellt werden |
| Prüfstrom | AC 1~99,9A ± 3% ± 1A; |
| Spannungsabfallmessbereich | 0~199,9 ± 3% ± 1 mV) |
| Beurteilungsgrundsätze | Der Spannungsabfall darf 22,5 mV nicht überschreiten. |
