Drei Stationen Stecker Isolationshülle Abrasionsprüfgerät Drucklast 4N IEC 60884
| Standard clause: | IEC 60884 Abschnitt 24.8 | Standard figure: | Abbildung 31 |
| Test Stations: | Station drei | Drive mode: | Elektrischer Modus |
| Test Stroke: | 9 mm | Pressure load: | 4N |
| Abrasion rate: | 30 Bewegungen pro Minute | Test times: | 0-999999 mal, einstellbar |
| High Light: | 4N-Abrasionsprüfgerät für Isolierumschleife,Abrasionsprüfgerät für drei Stationen |
||
Drei Stationen Stecker Isolationshülle Abrasionsprüfgerät Drucklast 4N IEC 60884
Produktinformationen:
Die in Absatz 1 genannten Vorschriften gelten für die Einführung der in Absatz 1 genannten Vorschriften.
Muster und Einschränkungen: Isolierhalter für Stecker.
Versuchszweck: geeignet zur Prüfung der Verschleißfestigkeit von Steckdämmen
Prüfprinzip: Der Motor treibt den exzentrischen Mechanismus an, um eine wechselseitige Schraube der Schließhülle zu erreichen.
Aufbau:
Es besteht aus einem horizontal platzierten Querbalken und einer linear beweglichen Klemmbasis.Das Ende des Querbalkens ist mit einem U-förmigen Kopf versehen, der aus einem kurzen Stahldraht mit einem Durchmesser von 1 mm gebogen ist (zwei Punkte der U-Form sind senkrecht am Querbalken befestigt). Der untere Rand des U-förmigen Stahldrahtes ist ein 6 mm gerader Arbeitsteil. Der 6 mm gerader untere Rand des U-förmigen Stahldrahtes wird auf den Isolationshüllen des Schlosses gedrückt.und der Motor treibt den mit dem Verschluss ausgestatteten Befestigungssitz, um sich hin und her zu bewegen, so daß sich der Stahldraht an der für die Prüfung vorgesehenen Isolierprobe reibt.

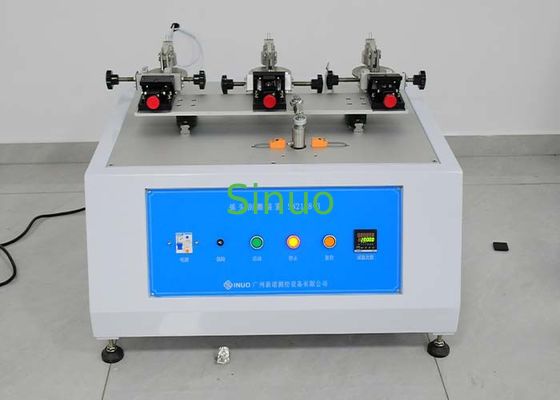

Die Ausrüstung hat eine 3-Stations-Synchronstruktur, wie nachstehend dargestellt:
Technische Parameter:
| Prüfstation | Drei Stationen, synchron |
| Antriebsmodus | Elektrischer Modus |
| Abriebgeschwindigkeit |
30 Mal/Minute, jeweils für den Hin- und Rückflug |
| Prüfzeiten | 0-999999 mal, einstellbar |
| Drucklast | 4N |
| Schraubdraht |
Φ1 mm, effektive Länge 6 mm |
| Prüfungsschlag | Mehr als 1 Meter, festes Strichwerk |
| Mechanismus zur Winkelregelung |
Die Befestigungseinrichtung ist mit einem Winkelregelmechanismus ausgestattet, der den europäischen Standard für interne achtförmige Pins und herkömmliche gerade Pins entspricht.Nach der Installation des Exemplars, kann das Messgerät zur direkten Kalibrierung der 10°-Position verwendet werden.
|
| Stromversorgung | AC220V ± 10%/50-60Hz |
| Größe der Ausrüstung | WDH=850X760X600mm |
| Gewicht der Ausrüstung | Ungefähr 130 kg |
