IEC 60670-1 Eingebettete Montagebox Festigkeitsprüfung Gerätegehäuse Klassifizierte Prüfung

IEC 60670-1 Eingebettete Montagebox Festigkeitsprüfung Gerätegehäuse Klassifizierte Prüfung

Produktinformationen:

Norm: Die Vorrichtung ist nach den Normvorschriften der Norm IEC 60670-1 Abschnitt 12 konzipiert und hergestellt.11, Abbildung 12, 13, 14.

Muster: Verborgene und halbverborgene Montageboxen und -gehäuse, klassifiziert nach IEC 60670-1, Abschnitt 7.2.1.

Prüfungszweck und -prinzip: Verborgene oder halbverborgene Montageboxen oder Gehäuse an massiven Wänden, Decken und Böden, nachdem sie gemäß den Anweisungen des Herstellers ordnungsgemäß montiert wurden.Und die eingebaute Befestigungsvorrichtung sollte sicherstellen, dass die Probe richtig an der Wand installiert werden kann, Decke und Boden und sollte für eine normale Nutzung ohne Verschiebung oder Abfall sorgen können.

Diese Prüfung simuliert die normale Montage der Montagebox, wobei das Hauptgewicht verwendet wird, um eine Kraft von (72±0,1) N in senkrechter Richtung anzuwenden, und das zusätzliche Gewicht (8±0,1).1)N wird von einer Höhe von 50 mm auf das Hauptgewicht 10-mal abgefallenNach der Prüfung darf die Verschiebung des Befestigungsgehäuses auf der Befestigungsplatte 0,5 mm nicht überschreiten, um die Festigkeit der Befestigungseinrichtung des Befestigungsgehäuses zu überprüfen.

Ausrüstungsstruktur und Merkmale:

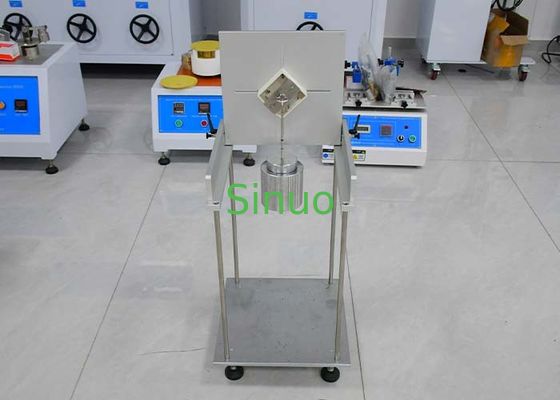

Die Vorrichtung besteht aus einer Montageoberfläche, einem Winkelregelmechanismus, einem Hauptgewicht F, einem Zusatzgewicht G, einer Montagebox und einer Hilfsbefestigungseinrichtung.Das Zubehörgewicht beträgt 1/10 des Gesamtgewichts.

Ausrüstungsmaße: ca. 350×350×600 (mm) W×D×H, Gewicht der Ausrüstung: 25 kg

Technische Parameter:

Prüfstation	Einzigartig
Montage der Oberplatte	Mit langen Schlitzen für kreuzförmige Montageschrauben kann die Montageplatte an der Probe befestigt werden.
Gewichtskonfiguration	Hauptgewicht: 72±0,1N x1; Zusätzliches Gewicht: 8±0,1N x1; Anmerkung: Das Gewicht des Hauptgewichts umfasst das entsprechende Hakengewicht
Montagekiste	Sie kann für die Montage eingebetteter versteckter oder halb versteckter Montageboxen verwendet werden. Gemäß den Standardgrößenanforderungen sollte von allen Seiten der Probe mindestens 20 mm Abstand bestehen. Standardmontagekiste nach Mustergröße des Kunden
Befestigungseinrichtung	Ein Satz, der zur Verriegelung der Befestigungsanlage am Montageloch verwendet wird
