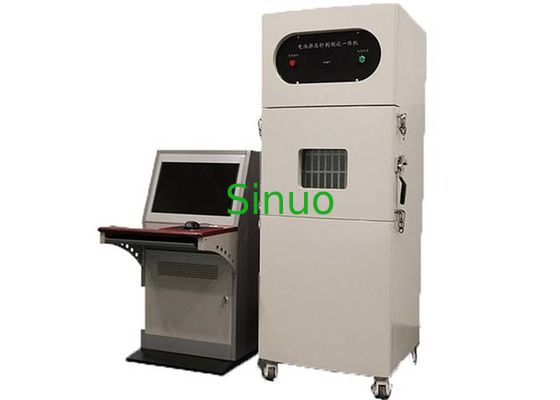

IEC 62133 Batteriebrüchige und Nageldurchdringungstestkammer 150KN mit Computersteuerung

IEC 62133 Batteriebrüchige und Nageldurchdringungstestkammer 150KN mit Computersteuerung

Standard:

Entspricht der AIS 038-Krümmprüfung in Seite 79 von 106 kl. Nr. 3.2, Nageldurchdringungstest in Seite Nr. 101 von 106 kl. Nr. 3.3.2 Buchstabe a)

IEC 62133-2012, IS0 12405-4:2018, usw.

Eigenschaften:

1Die Prüfsoftware verfügt über eine Spannungserfassungsfunktion:bis die Batterieschalen zerbrechen oder die Batterie kurzschaltet (die interne Spannung der Batterie wird 0V), wird die Änderung der Batteriespannung während der Prüfung automatisch erfasst.

2. Gemäß den Prüfvorgaben der Leistungssäule: Das Prüfsystem kann zunächst auf 30% der Batteriemodule (d. h. die Verformung) gepresst werden.Oder einen bestimmten Druckwert festlegen (z. B. die Extrusionskraft beträgt 20 kN)Erreicht die Extrusionsprüfung den eingestellten Kraftwert und die eingestellte Druckhaltzeit, wird die Prüfung abgebrochen.

3Die Probe kann unter einer der drei Bedingungen Druck, Verformung und Spannung getestet werden.

4. Die drei Prüfmodi können als Steuerungsvariablen für jede Kombination von Bedingungen verwendet werden, d. h. drei oder zwei Prüfbedingungen können gleichzeitig eingestellt werden.Das Gerät stoppt die Prüfung.

5Das Testsystem kann die Geschwindigkeit während des Tests anzeigen. Die für den Test erforderliche Testgeschwindigkeit kann auch in der Computersoftware festgelegt werden.

6. Das Betriebssystem des Computers wird im Dialogfenster Windows verarbeitet. Der Tabellenmodus kann von Ihnen selbst geplant werden. Die Testdaten werden während des gesamten Prozesses aufgezeichnet.Vergleichs- und Nachverfolgungsfunktionen.

7Das spezielle Test-Steuerungs-Motherboard kann Kraft, Verschiebung und Spannung gleichzeitig aufzeichnen.und die Steuerschnittstelle wird die Extrusionskraft aufzeichnen und überwachenEs ist bequem, Berichte zu erstellen oder Daten direkt zu exportieren.

8. Während des Tests kann die Testfunktion durch Sammeln von Spannungssignalen gesteuert werden. Die Spannung ändert sich während des Batterie-Tests. Geben Sie einen angegebenen Spannungswert in das Testsystem ein,und das System gibt ein Signal ausDie Extrusionsprüfung endet, wenn der eingestellte Spannungswert erreicht ist.

Technische Parameter:

Größe der Benutzerbatteriezelle	Maximale Größe (Länge x Breite x Höhe): 225*185*160mm, Gewicht: 18kg-20kg
Prüffläche	1000 × 1000 × 1000 mm (Breite, Tiefe und Höhe)
Abmessungen	1300 × 1400 × 2000 mm (Breite, Tiefe und Höhe, abhängig von der eigentlichen Konstruktion)
Ausrüstungsstruktur	Struktur des Kästchentyps
Abgasöffnung für Rauch	Der Abgasanschluss ist 150 mm im Durchmesser
Prüfloch	Ein 50-mm-Loch wird auf jeder Seite geöffnet
Kontrollmethode	Fernbedienung mit Computer, Entfernung ≥ 10 m
Antriebsmethode	Elektrische Zylinderantrieb
Druckbereich	1 ‰ 150 kN
Druckgenauigkeit	± 1% FS
Auflösung des Drucks	0.01KN
Druckhaltzeit	≥100h eingestellt werden können
Schnelligkeit der Akupunktur	0.1 bis 40 mm/s (verstellbar)
Geschwindigkeitsgenauigkeit	0.1mm/s~5mm/s, Genauigkeit ±0,05mm/s; 5mm/s~40mm/s, Genauigkeit ±0,1mm/s
Geschwindigkeitsauflösung	≤ 0,01 mm/s
Verlagerung	0 ‰ 400 mm
Genauigkeit der Verschiebung	±0,1 mm
Stahlnadel	1) Spezifikationen: φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) Länge: L=200 mm 3) Material: Edelstahl 4) Winkel: 45° bis 60° 5) Menge: jeweils 2
Abdrückungsrichtung der Nadel	Vernichtung und Akupunktur von oben nach unten
Schlagkopf	R75*750mm Halbzylinder, leicht zu demontieren.
Flachmaschine	mit einem flachen Vernichtungskopf
Hinweis:
Anzeige der Gewalt	Computerbildschirm
Auflösung des Sensors	1/10000
Umrechnung der Einheiten	kgf, N, kN
Temperaturerfassungssystem	Temperaturerfassungsbereich 0+1000°C
	Auflösung bei Temperatur: 0,1°C
	Temperaturmessgenauigkeit: ±0,5°C
	Kanal zur Temperaturerfassung: 2 Kanäle
	Frequenz der Temperaturerfassung: 100 ms
Spannungsaufnahmesystem	Spannungserfassungsbereich: 0~100V
	Genauigkeit der Spannungserfassung: ≤ ± 0,5%FS
	Auflösung: 10 mV
	Spannungsaufnahme-Kanal: 1 Kanal
	Frequenz der Spannungsprobenahme: 100 ms
Probenahmeleitungslänge	2 m
Häufigkeit des Erwerbs	≥ 50 Hz
Begrenzungsbedingungen	Druck, Spannung und Verformung können separat eingestellt und gleichzeitig überwacht werden.
Macht	25 kW
Stromversorgung	380 V
Gewicht (ca.)	800 kg





Umweltanforderungen:



1. Hauptstromleckenschalter: AC380 ((1±10%) V (50±0.5) Hz dreiphasige Vier-Draht + Schutzgrunddraht. Installieren Sie 10m2 Draht, 3P 63A Leckenschalter

2. Stromkabel: ein Fünf-Kern-Kabel (Vier-Kern-Kabel + Schutz-Erddraht), etwa 3 Meter lang (außerhalb der Box)

3Anlageort:

1 Der Boden ist flach und gut belüftet;

2 Keine starken Schwingungen um die Ausrüstung herum;

3 kein starkes elektromagnetisches Feld um die Ausrüstung herum;

4 Keine brennbaren, explosionsfähigen oder ätzenden Stoffe und Staub um die Ausrüstung herum;

5 Vermeiden Sie direktes Sonnenlicht oder hohe Temperatur und Luftfeuchtigkeit.

6 Die Bodenlastlastfähigkeit des Standorts: mindestens 650 kg/m2 (Voraussetzung: die Kanalgröße um die Ausrüstung ist ≥ 600 mm; das Lastgewicht ≤ 500 kg);

7 Um die Ausrüstung herum ist ein geeigneter Raum für die Verwendung und Wartung vorhanden:

8 Um die Ausrüstung herum sollte Platz für mindestens eine Person vorhanden sein, d. h. ≥ 600 mm;

9 Die Tür der Ausrüstung sollte sich normal öffnen und schließen können, und vor der Tür der Ausrüstung sollten keine anderen Gegenstände sein.

4Umweltbedingungen: Temperatur: 20°C±5°C; relative Luftfeuchtigkeit: ≤85% RH; Luftdruck: 80kPa
