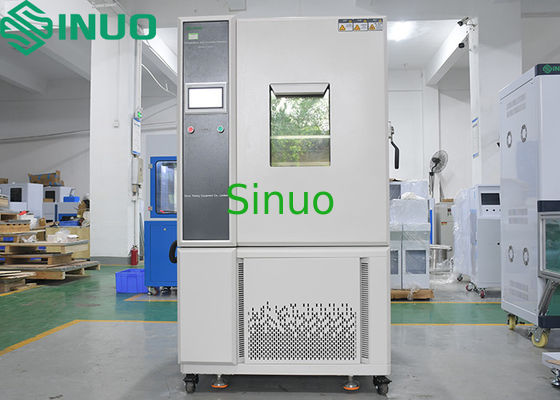

-70°C bis +150°C Temperatur- und Luftfeuchtigkeitstestkammer IEC62133 für Batterietests
| Temperature Range: | -70°C bis +150°C | Temperature Fluctuation: | ±0,5°C |
| Humidity Range: | (20%98) % RH | Humidity Fluctuation: | ≤2.5% |
| Heating Rate: | -70°C bis +150°C ≥5°C/min | Cooling Rate: | +150°C bis -70°C ≥ 5°C/min |
| High Light: | IEC 62133 Temperatur-Feuchtigkeit-Prüfkammer,Batterieprüfungs-Temperatur-Feuchtigkeitsprüfkammer,150°C Temperaturfeuchtigkeit Prüfkammer |
||
-70°C bis+150°C Temperatur- und Luftfeuchtigkeitstestkammer IEC62133 für Batterietests
Produktinformationen:
Temperatur- und Feuchtigkeitsprüfkammer zur Zuverlässigkeitsprüfung von Elektronik, elektrischen Komponenten, Kunststoffen und anderen Materialien.Er entspricht internationalen Normen wie IEC 62133, UN38.3, und IEC60068-2-2:2007Mit einem Temperaturbereich von -70°C bis +150°C und einer Luftfeuchtigkeitskontrolle von 20% bis 98% RH sorgt es für eine präzise Simulation extremer Umweltbedingungen für die Produktvalidierung.
Technische Parameter:
| Produktmodell | SN559-1000L |
| Nennvolumen | 1000 L |
| Innere Abmessungen | W1000*H1000*D1000mm |
| Außendimensionen | W1280*H2150*D2050MM |
| Gewicht | Ungefähr 580 kg |
| Prüfumgebungsbedingungen | Umgebungstemperatur: +25°C, relative Luftfeuchtigkeit ≤ 85%, keine Proben in der Kammer |
| Temperaturbereich | -70°Czu+ 150°C |
| Luftfeuchtigkeit |
(20%98) % RH (Temperatur: 20°C~85°C, beziehen Sie sich auf die Temperatur-Feuchtigkeit-Bereichsregelung, ohne aktive Wärmebelastung) |
| Temperaturschwankungen | ±0,5°C |
| Schwankungen der Luftfeuchtigkeit | ≤ 2,5% |
| Abweichung der Temperatur | ≤ ± 2,0°C |
| Abweichung der Luftfeuchtigkeit | ≤ ± 3% |
| Erwärmungsrate | -70°Czu+150°C ≥5°C/min (Durchschnitt für den gesamten Bereich) |
| Abkühlrate | + 150°Czu-70°C ≥ 5°C/min (Durchschnitt für den gesamten Bereich) |
| Lastzustand | Keine |
| Betriebslärm | A-gewichteter Schallpegel ≤ 70 dB ((A)) (Messung in einem schalldichten Raum mit minimalem Echo bei einer Umgebungstemperatur von 25 °C. Bei Verwendung der A-Gewichtung wird der Durchschnittswert mit 9 Punkten gemessen. Jeder Prüfpunkt ist 1 Meter horizontal von der Geräuschquelle und 1 Meter über dem Boden entfernt.) |
| Strukturelle Merkmale | |
|
Wärmedämmungsstruktur
|
1Außenwandmaterial: A3-Stahlplatte mit Sprühbeschichtung. 2.Innenwandmaterial: gebürstete Edelstahlplatte SUS#304. 3- Wärmedämmungsmaterial für die Box: 100 mm hochtemperaturbeständiges, starres Polyurethanschaum. 4- Wärmedämmstoff für die Tür: 100 mm hochtemperaturbeständiges starres Polyurethanschaum. |
| Bodenstrukturstärke | Der Boden der Prüfkammer ist so ausgelegt, dass die Tragtrage ≤ 100 kg/m2 (Last) beträgt. |
| Luftkonditionierung |
1.Rostfreier Langwellen-Zentrifugalventilator: 2 Einheiten, 90 Watt. 2- Ventilator, Heizung, Verdampfer (auch Entfeuchter), Abflussvorrichtung, Druckgleichungsanschluss, einstellbare Luftleitplatte, Temperatursensor. |
| Standardkonfiguration der Prüfkammer |
1Fenster: 400 x 600 x 40 mm, 3 Schichten Vakuumgehärtetes Glas. 2- Eingebetteter flacher Griff. 3.Durchschlüssel: SUS #304 eingeführtes Schlüssel. 4.Innenenergiesparlicht: LED-Energiesparlicht. 5.Blei-Loch: φ50 mm, 1 Einheit, auf der rechten Seite. |
| Tür |
1.Eine Tür, öffnet sich nach außen, Scharnier auf der linken Seite, Griffe auf der rechten Seite (wenn die Kammer nach vorne gerichtet ist). 2.ausgestattet mit einem Sicherheitsschließmechanismus (die Tür kann von innen in der Prüfkammer geöffnet werden).und das hohle Glasbeobachtungsfenster hat eine Sichtfläche von etwa (W400×H600mm)Der Türrahmen ist mit einer elektrischen Antikondensationsheizung ausgestattet. |
| Kontrollplatte | Steuergerät mit 7-Zoll-Display, Temperatur (Feuchtigkeit) -Steuerung, Bedienungsanzeigerlicht und Beleuchtungsknopf. |
| Mechanischer Raum | Kühleinheit, Kompressorwasserbehälter, Druckentlastungsanlage, Heizungsanlage. |
| Kabinett für die Stromverteilung | Stromverteilungsbrett, Kühlventilator, Hauptstromschalter, Transformator, Zwischenrelais, Zeitrelais, Festkörperrelais, Wechselstromkontakter, Schaltkreis. |
| Heizgerät |
1- Hochwertiges, maßgeschneidertes Heizdraht-Set. 2.Heizungssteuerungsmodus: SSR (Solid-State Relay), berührungslose periodische Pulsschnittmodulation. 3.Heizleistung: ca. 4 kW. |
| Stromleitungsloch | Sie befindet sich auf der Rückseite der Kammer. |
