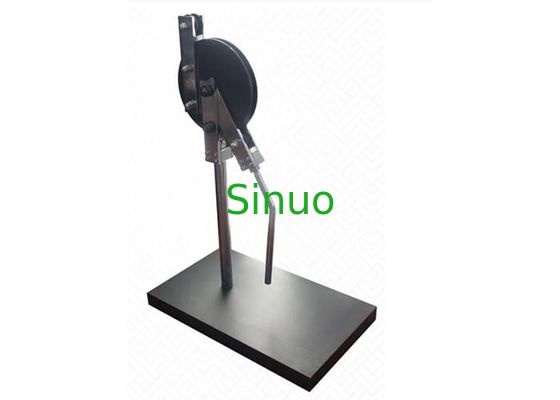

IEC 61386-21 Abbildung 101 Biegeapparate für metallische und zusammengesetzte Leitungen
| Applied Standard: | IEC 61386-21 | Applied Clause: | Artikel 10.4.101 |
| Sample conduit diameter: | 16/20/25 mm | Inner bending radius: | 96/120/150 mm |
| Outer bending radius: | 113/141/178 mm | Groove radius: | 8.1/10.1/12.7 mm |
| High Light: | IEC 61386-21 Biegeapparate,Metallleitungen Biegeapparate,Verbundleitungsbogenapparate |
||
IEC 61386-21 Abbildung 101 Biegeapparate für metallische und zusammengesetzte Leitungen
Produktinformationen:
Anwendbar bei der Wärmebeständigkeitstest verschiedener halbstarre Gehäuse und Wellrohren, um den erforderlichen Wärmebeständigkeitswert des Rohres zu bestimmen und so seine Wärmebeständigkeit zu bestimmen.Es entspricht GB20041.21-2008 "Besondere Anforderungen an Kabelmanagementleitungen für starre Leitungen", GB/T14823.2 "Besondere Anforderungen an Leitungen für elektrische Anlagen - Flachleitungen aus starrem Isoliermaterial".und JG3050 "Anschlussleitungen und Zubehör für Gebäude" und ZBG33008 "Polyvinylchlorid-Plastikgewölbtes Draht und Drahtrohr". IEC 61386-21 Abschnitt 10.4.101 und Abbildung 101 und andere Anforderungen
![]()
Technische Parameter:
Auswahltabelle für die Spezifikationen der Geräte:
| Artikel 1 | Spezifikation | ||
| Durchmesser des Probenleitungs (mm) | 16 | 20 | 25 |
| Innerer Biegeradius (mm) | 96 | 120 | 150 |
| Außenbiegungsradius (mm) | 113 | 141 | 178 |
| Rillenradius (mm) | 8.1 | 10.1 | 12.7 |
| Gewicht (kg) | 26 | 32 | 41 |
| Abmessungen (mm) | 300*500*710 | 300*500*770 | 300*500*840 |
![]()
