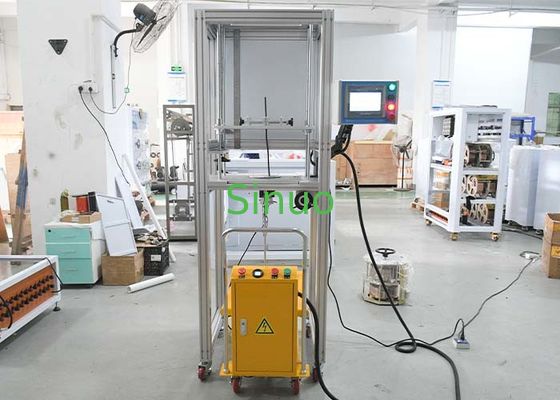

Endspannungstester für schraublose und getriebene Steckverbinder

Endspannungstester für schraublose und getriebene Steckverbinder

Produktinformationen:

Diese Prüfvorrichtung entspricht UL486A-B Nummer 9.3.2.1, Ziffer 9.3.2.3, Ziffer 9.3.2.4 und Tabelle 26 und Abbildung 6, IEC60947-1 usw.

Muster und Einschränkungen: Schraubschlüsse, Gewindelose Schlüsse und Steckverbinder.

Prüfungszweck: Prüfung, ob die Schraubendecke und die Gewindeflächen die mechanischen Spannungen während des normalen Gebrauchs aushalten können.Es wird hauptsächlich verwendet, um zu beurteilen, ob die Konstruktion und die Struktur des Endblocks für die Gewindeverschließung den Anforderungen entspricht, den Draht beim Verschließen nicht übermäßig zu beschädigen.

Prüfprinzip: Anhand der Schraubstruktur der Leitbahn. Die Anzahl der Prüfungen kann vor dem Einsatz festgelegt werden. Wenn der eingestellte Wert erreicht ist, stoppt die Maschine automatisch und läutet ein Alarmsignal.

Technische Parameter:

Steuerungssystem:
Ausgestattet mit PLC-Steuerung und intuitiver Touchscreen-Schnittstelle für eine einfache Bedienung.
Prüfparameter wie Geschwindigkeit und Prüfzeiten können vorgegeben werden.

Mechanische Konstruktion:
Einzelne Prüfstation mit einem Präzisionsservosystem.
Doppelloch-Rotationsscheibe mit einem Rotationsdurchmesser von Ø76 mm.
Einstellbare Drehgeschwindigkeit (515 U/min), wobei UL486A-B 9 U/min erfordert.
Die Anzahl der Prüfungen (0999999) und die Prüfdauer (09999 min) können festgelegt werden; automatischer Stopp und Alarm nach Abschluss.

Flexibles Befestigungssystem:
Zentrierungs- und Verriegelungsklemmen, geeignet für Endblöcke bis zu 60×70×90 mm.
Das schnelle Austauschkonzept ermöglicht einen schnellen Ersatz.
Zusätzliche 300 × 250 mm große Montageplatte, austauschbar mit der Hauptklemme.
Anbauabstand bis zu 120 mm vom Drehzentrum verstellbar.

Last- und Höhenanpassung:
Das modulare Gewichtsset bietet 24 Ebenen von 0,7 kg bis 109 kg, einschließlich Haken.
Handmäßige Höhenanpassung: 250×800 mm, mit Skalierungsmarkierungen.
Ausgerüstet mit einem elektrischen Hebemechanismus und einem großen Gewichtsbecken zur Stabilität.

Unterkunft der Proben:

Durchmesser der Schalen, die mit UL486A-B übereinstimmen: 6,4 mm bis 54 mm.
Unterstützt Endprobenmaße gemäß UL486A-B Tabelle 26.

Stromversorgung:
Funktioniert mit Einphasen 220V, 50Hz.
