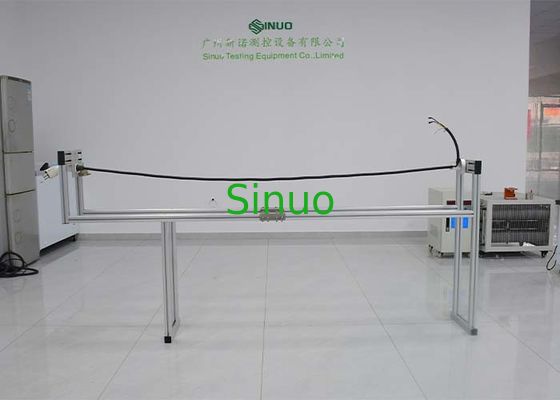

IEC 62196-1 Mechanische Festigkeitsprüfungsanlage für wiederverkabelbare Stecker und Fahrzeuganschlüsse
| Applicable standards: | IEC 62196-1 | Applicable clause: | Klausel 26,3, Abb. 19 |
| Dropping height: | 1000 mm | Dropping times: | 8 mal |
| Rotating device: | 45° | Size: | 2443*360*1132 mm |
| High Light: | Ausrüstung zur Prüfung der mechanischen Festigkeit von Fahrzeuganschlüssen,Rewirable Plugs Mechanische Festigkeitsprüfungsausrüstung |
||
IEC 62196-1 Mechanische Festigkeitsprüfungsanlage für wiederverkabelbare Stecker und Fahrzeuganschlüsse
Produktinformationen:
Diese Prüfvorrichtung ist nach IEC 62196-1:2022 Abschnitt 26 vorgeschrieben.3, Abbildung 19.
Es wird verwendet, um die mechanische Festigkeit von nachschaltbaren Steckdosen und Fahrzeuganschlüssen zu testen, die mit einem flexiblen Kabel versehen sind.
Das Prüfprinzip lautet, dass das freie Ende des Kabels und ein zusätzliches Seil oder ein anderes flexibles Mittel usw., das an dem flexiblen Kabel befestigt ist und beide eine Gesamtlänge von 2,25 m haben,an einer Wand in einer Höhe von 1 m über dem Boden befestigt.
Die Probe wird so gehalten, daß das Kabel horizontal ist und dann auf einen Betonboden fällt; dies geschieht achtmal, wobei das Kabel bei jeder Befestigung um 45° gedreht wird.
Technische Parameter:
1. Die Fallhöhe: 1000 mm
2- Lieferzeiten:8
3. Drehvorrichtung: 45°, kann in alle Richtungen gedreht werden.
4Größe: L*W*H 2443*360*1132mm
