MOQ: | 1 |
Preis: | Customized |
Standardverpackung: | Aus Sperrholz |
Lieferfrist: | 30 Tage |
Zahlungs-Methode: | T/T |
Lieferkapazität: | 10 Sätze pro Monat |

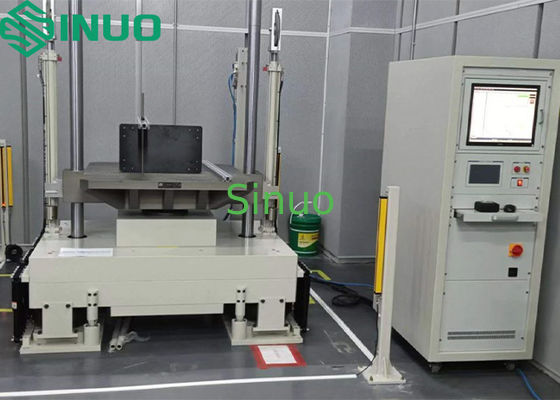

Batterie Mechanische Stoßprüfung Halb-Sinus Sägezahn Quadratwellen Stoßprüfung
ErzeugnisIch...Informationen:
Dieser mechanische Stoßmessgerät eignet sich hauptsächlich für Stoßbeständigkeitstests in den Bereichen Elektronik, Luft- und Raumfahrt, Schiffbau, Verteidigung, Automobilteile, Transport usw.
Durch die Auswahl verschiedener Wellenformgeneratoren können Halb-Sinuswelle, Spitzen-Sagzahnwelle oder Quadratwelle Shock-Tests durchgeführt werden.
Das System erfüllt die Industriestandards GB/T2423-2008, GJB150, IEC-68-2-27 und die US-amerikanischen Industriestandards für die Zuverlässigkeit wie MIL-STD-202F, MIL-STD-810F und MIL-STD-883E.(Anmerkung: MIL-Standards beziehen sich auf weit verbreitete Zuverlässigkeitsprotokolle.
HauptPLeistung:
1Diese Ausrüstung verwendet eine hydraulische Hebmaschine und eine Hochdruck-Ölbremse für den freien Sturz.
2Diese Ausrüstung verwendet eine Gasflüssigkeitsdruckbremse und eine starke Reibungsbremse, um eine Sekundärschlagbremse zu verhindern.
3- Stoßmessgerät: Datenerfassung in einem einzigen Kanal. Es kann gleichzeitig Beschleunigungsdatenmessung, Speicherung, Berichtsdrucken, Datenaufruf,Datenbankverwaltung und sonstige Funktionen von zwei Kanälen.
4Diese Ausrüstung verwendet ein Gummimodule, um eine breite Palette von Halb-Sinus-Wellenpulsen jeder Aktionszeit zu erzeugen.
5Diese Ausrüstung kann für den gleichwertigen Abfalltest von Verpackungskisten verwendet werden.
Technischer Parameter:
Hauptparameter der Stoßmaschine | |
Arbeitsplattform | 1000 × 1000 mm |
Höchstlast | 200 kg |
Höchstbeschleunigung |
Halb Sinuswelle 10--400G Nach dem Spitzenwert der Sägezahnwelle: 15-100G (kaufen müssen) Trapezwelle: 15-60G (erforderlich zum Kauf) |
Dauer des Puls |
Halb Sinuswelle: 3-30 ms Nach der Spitze der Sägezahnwelle: 6-18 ms (erforderlich zum Kauf) Trapezwelle: 6-30 ms (erforderlich zum Kauf) |
Beschleunigungstoleranz | ≤ 10% |
Geschwindigkeitsänderung | ≤ 10% |
Tabellenflächenseitenverhältnis | ≤ 10% |
Größe der Ausrüstung | 1780 × 1470 × 2450 mm |
Gesamtvolumen der Ausrüstung | 5500 kg |
Messsystem | |
Eingangskanäle | 2 Kanäle, unterstützen direkten Zugang von Spannungs- und IEPE-Signalen |
Probenahmefrequenz | bis zu 1 MHz |
Dauer des Puls | 0.1 ¢ 100 ms |
Höchstbeschleunigung | 10000G |
Kommunikationsschnittstelle | USB2.0 |
Spannungsbereich | -10VPEAK~+10 VPEAK |
Unterstützte Normen | ISO, IEC, nationale und industrielle Spezifikationen, benutzerdefiniert |
Betriebssystem | Microsoft Windows 10 |
Analysefunktion | Stoßmessungsanalyse, Stoßreaktionsspektrumanalyse, Pulsanalyse, Stoßschadensgrenzanalyse, Hilfskräfteverformung, Berechnung der Stoßreaktionszeit, FFT-Analyse usw. |
Systembeschleunigungsmesser | |
Modell | C02A01 |
Ausgangsmodus | Typ der Ladung |
Empfindlichkeit | 30,93 pC/g |
Frequenzbereich | 0.5 - 12KHz |
Beschleunigungsbereich | ±2500G |
Arbeitsumfeld | -40 ~ +160°C |
Andere Anmerkungen | |
Stromversorgung | AC3phase 380V ± 10%5KVA |
Druckluft | 00,5-0,8Mpa |
Temperatur | NT1Kernwasser |
Luftfeuchtigkeit | 25°C < 85RH% |
Sicherheit |
Durchschnittliche Ausfallfrequenz ≥ 5000 Stunden; Der Halb-Sinus-Wellenformgenerator wird mindestens 8000 Mal kontinuierlich verwendet. Die Lagerzeit in einer sauberen, normalen Temperaturumgebung beträgt mindestens 5 Jahre. |
Anwendbare Normen | GB2423.5GJB150.18GJB360.23,IEC 68-2-27, MIL-STD202F, MIL-STD810B, GB/T18287 usw. |
Prüfstandards | JG541-2005 |
Einführung der Leistung der Ausrüstung:
1. Arbeitsplattform
Einführung einer hochfesten, importierten Aluminiumlegierung.
2. Hebemechanismus
Ein hydraulisches Hebesystem.
3. Höhenregelung
Die Aufzugshöhe wird durch die auf der Unterseite installierte fotoelektrische Encoder-Anlage gemessen.starke Störungssicherheit und hohe ZuverlässigkeitEs gewährleistet die Wiederholbarkeit des Schocks.
4. Bremssystem
Die starke Reibungsbremse und die Anti-Sekundärstoßbremsfunktion können schnell und zuverlässig bremsen.
5. Puffersystem
Das Vibrationsreduktionssystem kann die von der Arbeitsplattform auf den Boden übertragene Stoßkraft verringern.
6. Wellenformgenerator
Halb-Sinus-Welle: verschiedene Impulspulssbreiten von 1 bis 30 ms realisieren;
Quadratische Welle: besteht aus einem speziellen Zylinder und einem Druckregelventil;
Nach der Spitze von Sägezahnwellen: aus spezieller Form, Ofen und Bleiblock.
7. Sicherheitsvorrichtung
Notbremsschalter: Der Schalter schaltet den Stromkreis in Notfällen ab, wie z. B. beim gewaltsamen Trennen des Kontaktschweißes des Aktionsmechanismus.
Merkmale des Messsystems:
Einheitlich mit der Norm MIL-STD-810, GJB-150-18-86, IEC68-2-27
Maximale Probenahmefrequenz bis 1 MHz
Maximale Prüfbeschleunigung 100 000 g
Mindestprüfimpulsbreite 0,1 ms
Aufnahme und Wiedergabe von Wellenformen in mehreren Bildern
Unterstützung der internen und externen Auslösung
AnalyseFUntionen:
1. Schlagwellenform vorübergehende Erfassung
Das System analysiert automatisch den Spitzenwert, die Pulsbreite, die Geschwindigkeitsänderung, den Kopfverletzungsindex HIC und andere Daten des Schockpuls.Automatisch die erfasste Pulswellenform mit der idealen Wellenform abbilden und die Abweichung zwischen den beiden vergleichen.
2Analyse des Schockreaktionsspektrums
Die Schlagreaktionsspektrumanalyse kann den durch den Aufprall verursachten möglichen Schaden bewerten und eine Grundlage für die Konzeption der Aufprallbeständigkeit von Produkten liefern.Das System führt eine SRS-Analyse für jeden Stoßimpuls durch und vergleicht die Abweichung zwischen dem tatsächlichen SRS und dem Ziel-SRS..
3. Weitere Analysen
Analyse der Kraftverformung, Demonstration der Stoßreaktion, Rotationsstoßanalyse und andere notwendige Analysen bei Stoßprüfungen.EnergieDie Schlagreaktionsdemonstration bietet Werkzeuge zum Erlernen des Schlagreaktionsspektrums.Die Rotationsschlaganalyse wird für Rotationsschlagmaschinen oder andere Rotationssteuerungseffekte verwendet.Das Signal wird durch Messung der axialen Beschleunigung berechnet.
![]() |
