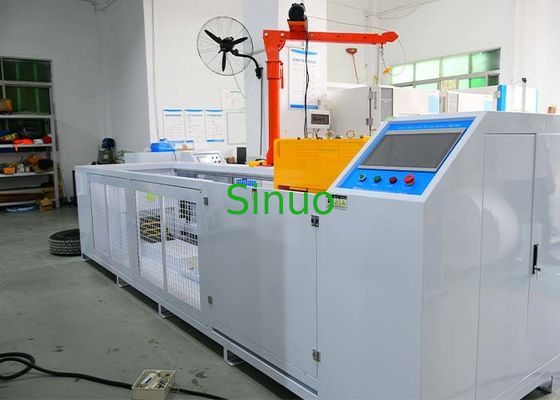

UL 2594 Abschnitt 58 Ladeoberfläche Fahrzeug Rollprüfer 5000/11000N Lastkapazität

UL 2594 Abschnitt 58 Ladeoberfläche Fahrzeug Rollprüfer 5000/11000N Lastkapazität

Produktinformationen:

Die Prüfung ist auf der Grundlage der in Absatz 1 genannten Daten durchgeführt.2022, IEC 62752:2016, Abschnitt 9.34, usw.

Muster und Einschränkungen: Versorgungsstecker, Fahrzeugstecker und Funktionsbox mit Kabel, die vom Hersteller empfohlen werden.

Zweck der Prüfung: Zur Durchführung von Fahrzeug-Zerstörungstests an Ladesteckern, Steckdosen und Funktionskästen, um deren Zuverlässigkeit nach dem Zerkleinern zu ermitteln.

Prüfprinzip: Stellen Sie den Stromstecker und den Fahrzeugstecker mit dem vom Hersteller empfohlenen Kabel zufällig auf den Zementboden,einen Rolldruck von (5000±250) N oder (11000N±550) N auf einen Reifen mit der gleichen Last wie P225/75R15 anwenden, and roll over the power plug or plug function box at a speed of (8±2)km/h (tire inflation pressure 220±10)kPa to simulate the ability of the power plug or plug function box to withstand vehicle rolling damage. Der Probengürtel verhindert die Bewegung der Probe.

Struktur und Merkmale:

Die Ausrüstung ist mit einer kaltgewalzten Stahlplattenschutzbox ausgelegt. Die Oberfläche der Box ist lackiert. Der Boden der Box ist mit simuliertem Zementboden bedeckt.Der Rollmechanismus kann das Rollen des Autoreifens auf dem Objekt simulieren und frei nach oben und unten gleitenDer Ladestapel steckt denselben Druck. Der Antrieb treibt den Rollmechanismus an, um vorwärts und rückwärts zu rollen.Die Hauptkomponenten bestehen aus Edelstahl und Aluminium. (Sorgen Sie dafür, dass der Reifen die Probe unter normalen Walzbedingungen rollt).

Die Hauptmerkmale sind folgende:
1Das Fahrwerk dieser Ausrüstung ist mit einer Schutzhülle ausgestattet, um die Sicherheit des Prüfvorgangs zu gewährleisten; der Boden der Schachtel ist mit Ausdehnungsschrauben an den Boden gebunden.Sie wird durch schwere Gleisbahnen geleitet, die Rollengruppe rutscht, und die Leistung wird von einem Hochleistungsmotor angetrieben, der mit einem Turbinenreduktor kombiniert wird, um die Hauptwelle zur Prüfgeschwindigkeit zu drehen, um die Walztest zu fördern.Die Musterbefestigungsrutschvorrichtung ist mit einer funktionellen Box-Einbaugruppe ausgestattet, die den Normvorschriften entspricht..
2Die Rolldruckregelvorrichtung ist als einstellbare Struktur ausgelegt. Der Reifen, die oberen und unteren Gleitrahmen und die Gegengewichte, die die Probe trägt, sind das Gewicht der Prüfung.
3Die Ausrüstung verwendet den Arbeitsmodus der Reifenvor- und -hinteren Antriebe (die Prüfrollenrichtung wird vom Motor angetrieben, um den Reifen vorwärts und rückwärts zu rollen), wobei die Probe festgehalten wird.die das Wälzen des Reifens am realistischsten simulieren und das Walzen der Probe effektiv simulieren kann.
4Das Steuerungssystem ist ein unabhängiger Mechanismus. Der Host verfügt über PLC-Steuerung und Touchscreen-Betrieb.Fest installierte Löcher und Verbindungsleitungen sind am Boden für einfache Befestigung und Verbindung installiert.

Technische Parameter:
