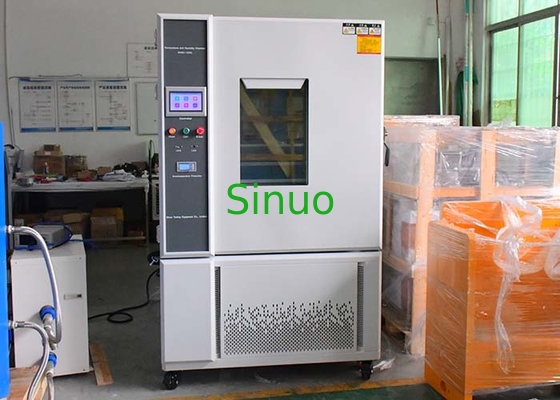

IEC 60068-2-1 Umweltprüfkammer 1000L -70°C bis +150°C

Größe der Kammer

Ein Geräuschpegel≤70 dB (A)

(In einem schalldichten Raum mit einer Umgebungstemperatur von 25°C und einem geringen Echo gemessen.Jeder Prüfpunkt befindet sich 1 Meter horizontal von der Geräuschquelle entfernt und 1 Meter über dem Boden(Siehe unten.)

1Außenwandmaterial: A3-Blattbeschichtung.

2. Innenwandmaterial: gebürstete Edelstahlplatte SUS#304.

3- Wärmedämmungsmaterial der Kammer: 100 mm hochtemperaturbeständiges starres Polyurethanschaum.

4- Material zur Isolierung der Kammertür: 100 mm hochtemperaturbeständiges starres Polyurethanschaum.

1- Centrifugalventilatoren mit langen Achsen aus Edelstahl: 2 Sätze/90 W.

2- Ventilator, Heizung, Verdampfer (auch Entfeuchter), Entwässerungseinrichtung, Druckbalanceanschluss, einstellbarer Luftdeflector, Temperatursensor

1Beobachtungsfenster: 400x600x40 mm 3-schichtiges Vakuumgehärtetes Glas

2. Flach eingebettete Griffe

3. Türscharniere: SUS # 304 eingeführte Scharniere

4. Energieeinsparlampe in der Kammer

5Blei-Loch: φ50 mm 1 Stück

1. Die Einstückstür öffnet sich nach außen, das Scharnier auf der linken Seite und der Griff auf der rechten Seite (wenn die Box nach vorne gerichtet ist).

2Ausgestattet mit einem Sicherheitsschließmechanismus (die Tür kann im Prüfraum geöffnet werden), ist die Tür mit elektrischer Wärme ausgestattet, um Kondensation zu verhindern.und der sichtbare Bereich des Isolierglasbeobachtungsfensters (W400×H600mm). Der Türrahmen ist mit einer elektrischen Antikondensationsheizung ausgestattet.

1Elektrische Heizung aus Edelstahl mit Flossen-Kühlerform

2. Heizungssteuerungsmethode: SSR (Solid State Relay) berührungsfreie Gleichzeitimpulsbreitenmodulation

3Heizleistung: ca. 3 kW

1. Hitachi oder Emerson Niedertemperatur- und Geräuschschutz-Scrollkompressor (luftgekühlte Wärmeablösungsmethode).

2Kühlverfahren: Luftkühlung

1Die automatische Anpassung des Kaltkohle-Durchflussgeräts wird angewendet, um die Heizlast des zu prüfenden Produkts wirksam abzubauen, was mit der deutsch-japanischen Technologie synchronisiert ist.

2Im Vergleich zu herkömmlichen Konstruktionen sind die Steuerstabilität und Reproduzierbarkeit höher, und es erzielt ultrahohe Leistung in Bezug auf Energieeinsparung und Energieeinsparung.

Hitachi- oder Emerson-Low-Temperatur- und Low-Noise-Roll-Kompressor

1Der Kondensator und der Verdampfer verwenden eine Aluminiumflosse des Typs AC&R mit doppeltem Spoiler.

2Die Drosselvorrichtungen übernehmen importierte Kältezubehör von bekannten Marken.

1Die Steuerung des Steuerungssystems passt die Betriebsbedingungen des Kühlkompressors automatisch an die Prüfbedingungen an.Die Ausgangskühlkapazität kann gesteuert werden, um das Prinzip der Stromsparung und Wasserersparnis zu erreichenDie Arbeitsbedingungen sind stabiler, insbesondere die Betriebsfeuchtigkeit kann 30% Strom sparen.

2- Dampfdruckregelventil.

3. Kompressor-Rückluftkühlkreislauf

1. Kurven und Temperatur und Luftfeuchtigkeit können auf derselben Schnittstelle angezeigt werden

2. Die Bildschirmanzeige für Temperatur und Luftfeuchtigkeit

3. Kurven können in Echtzeit aufgezeichnet werden

Technische Indikatoren:

1. 7-Zoll Farb-Touchscreen

2Zwei Steuerungsarten: Programm/Festwert

3. Sensortyp: zwei PT100-Eingänge (elektronischer Sensoreingang optional)

4Ausgangsmodus: Spannungspuls (SSR) / Steuerausgang: 2 (Temperatur/Feuchtigkeit)/2 4-20mA analoge Ausgang/16 Relais-Ausgänge (passiv)

5Steuersignal: 8 IS-Steuersignale/8 T-Steuersignale/4 AL-Steuersignale

6Alarmsignal: 16 DI-Alarm für äußere Hindernisse

7Temperaturmessbereich: -90,00°C-200,00°C, (optional -90,00°C-300,00°C) Fehler ±0,2°C

8. Luftfeuchtigkeitsmessbereich: 1,0%--100% RH, Fehler ±1% RH

9Kommunikationsoberfläche: (RS232/RS485, maximale Kommunikationsdistanz 1,2 km [Optische Faser bis 30 km])

10. Schnittstellensprachtyp: Chinesisch/Englisch

11Ausgestattet mit englischer Eingabefunktion

12. Kann mit einem Drucker verwendet werden (USB-Funktion optional)

13. Eine Vielzahl von Signalkombinations-Relee-Ausgängen, und die Signale können logischen Operationen unterzogen werden (NICHT, AND, OR, NOR, XOR), bezeichnet als PLC-Programmierfähigkeit

14. Diversifizierte Relaissteuerungsmethoden: Parameter->Relaismodus, Relais->Parametermodus, Logikkombinationsmodus, Zusammengesetztes Signalmodus

15. Programmierbearbeitung: 120 Programmgruppen können programmiert werden, und jede Programmgruppe kann bis zu 100 Segmente programmieren

Genauigkeit: Temperatur ±0,1°C+1stel, Luftfeuchtigkeit ±1%R.H+1stel

Auflösung: Temperatur ±0,01°C, Luftfeuchtigkeit ±0,1%R.H.

Temperaturneigung: 0,1 bis 9,9 kann eingestellt werden.

Es verfügt über die oberen und unteren Standby- und Alarmfunktionen.

Temperatur- und Luftfeuchtigkeitseingangssignal trockene und nasse Glühbirne PT100x2.

9 Sätze von PID-Kontrollparametern, automatische PID-Berechnung.

Trockene und nasse Glühbirne mit automatischer Korrekturbildschirmfunktion

1. Antiintegraler Sättigungs-PID

2. BTC-Temperaturregelungsmethode + DCC-intelligente Kühlkapazitätskontrolle + DEC-intelligente elektrische Steuerung (Temperaturprüfausrüstung)

3. BTHC ausgeglichene Temperatur- und Luftfeuchtigkeitskontrollemethode + DCC intelligente Kühlkapazitätskontrolle + DEC intelligente elektrische Steuerung (Temperatur- und Luftfeuchtigkeitstestgeräte)

Es verwendet einen Dialogmodus, keine Taste ist erforderlich, und der Bildschirm berührt direkt die Optionen.

Die Temperaturwerte (SV) und die tatsächlichen Temperaturwerte (PV) werden direkt angezeigt.

Kann die aktuell ausgeführte Programmnummer, Segment, verbleibende Zeit und Anzahl der Zyklen anzeigen.

Akkumulierte Zeitfunktion läuft.

Der Temperaturprogramm-Einstellwert wird in einer grafischen Kurve angezeigt, wobei die Funktion der Echtzeitanzeige der Ausführung der Programmkurve erfüllt ist.

Ausgerüstet mit einem separaten Programmbearbeitungsbildschirm können auf jeder Seite mindestens 5 Temperatur-, Luftfeuchtigkeit- und Zeitsegmente eingegeben werden.

Chinesisch und Englisch können nach Belieben gewechselt werden.

Der Fehleranforderungsschirm wird angezeigt.

Die Hintergrundbeleuchtung des Bildschirms kann eingestellt werden.

Die Bildschirmschutzfunktion kann auf Timer, TIMER oder manuelles Herunterfahren eingestellt werden.

Verfügbare Programmgruppen: bis zu 120 PATTEN.

Verfügbare Speicherkapazität: insgesamt 12000 SEGMENTE.

Wiederholbare Ausführung von Befehlen: Jeder Befehl kann bis zu 3200 Mal ausgeführt werden.

Das Programm wird in einer konversativen Art und Weise erstellt, mit Funktionen wie Bearbeiten, Löschen und Einfügen.

SEGMENTS-Zeiteinstellung 0 ~ 99 Stunden 59 Minuten.

Programmierbares Steuerungsmodul x2 Satze.

Mit ausgeschaltetem Programmspeicher, automatischer Start und kontinuierlicher Programmdurchführung nach dem Einschalten.

Mit RS-485 oder RS-232 Kommunikationsoberfläche.

Graphische Kurven können während der Programmdurchführung in Echtzeit angezeigt werden.

Mit automatischer Einstellung der Gefrierkapazität.

Mit geplanten Start- und Abschaltfunktionen.

Mit Datum und Uhrzeit Anpassung Funktion.

Funktion Schlüssel- und Bildschirmschließung (LOCK).

Einstellbare Übertemperaturschutzvorrichtung (Doppelschutz, der erste hochpräzise Übertemperaturschutz, der sowohl für hohe als auch für niedrige Temperaturen eingestellt werden kann.Der Schutz bei hoher oder niedriger Temperatur kann so eingestellt werden, dass das zu prüfende Produkt bei Ausfall der Maschine besser geschützt wird.

Der Klimaanlage-Kanal ist überhitzt.

Der Ventilatormotor ist überhitzt.

Der Boden ist flach, gut belüftet und enthält keine brennbaren, explosionsfähigen oder ätzenden Gase und Staub

Es gibt keine starke elektromagnetische Strahlung in der Nähe.

In der Nähe des Geräts (in einem Umkreis von 2 Metern von der Kühleinheit) befindet sich ein Abflussboden.

Die Tragfähigkeit des Standortbodens: mindestens 800 kg/m2.

Es gibt einen geeigneten Wartungsraum um die Ausrüstung.

A: mindestens 600 mm

B: mindestens 1000 mm

C: mindestens 100 mm

D: mindestens 600 mm

1. gereinigtes Wasser verwendet werden muss

2Das Leitungswasser muss gereinigt werden.

1. Temperatur: 5°C~35°C

2Relative Luftfeuchtigkeit: ≤ 85%

3Luftdruck: 86 kPa

d) Stromversorgung

AC380V dreiphasige Vierdraht + Schutzerddraht

Erlaubter Spannungsfluktuationsbereich: AC (380±10) V

Zulässiger Frequenzschwankungsbereich: (50±0,5) Hz

Der Erdungswiderstand des Schutzdrahtes beträgt weniger als 4Ω

Der Benutzer muss für die Ausrüstung an der Montagestelle einen Luft- oder Stromschalter mit entsprechender Kapazität konfigurieren, der für diese Ausrüstung unabhängig voneinander verwendet werden muss.
