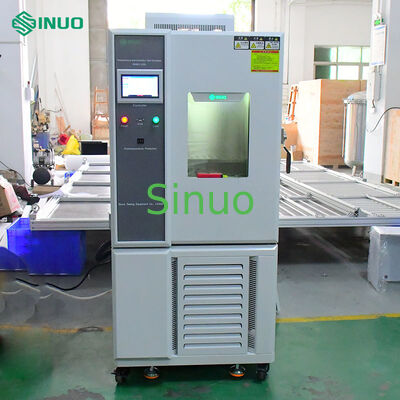

IEC60068-2 Konstante Temperatur- & Feuchtigkeits-Umwelttestkammer -40 bis 150°C

Diese Temperatur- und Luftfeuchtigkeitsprüfkammer entspricht der IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 und Klausel 15 der IEC 60335-1 sowie anderen relevanten Normen.

Sie wurde entwickelt, um Kälte-, Wärme-, Feuchtigkeits- und Trockentests an elektronischen Bauteilen, Elektroprodukten, Haushaltsgeräten, Kunststoffmaterialien und anderen Prüfobjekten durchzuführen. Die Tests verifizieren die Zuverlässigkeit von Produkten während Lagerung und Transport unter wechselnden hohen/niedrigen Temperaturen und feuchten Bedingungen.

Temperatur- und Luftfeuchtigkeitsbereich Schema:

• IEC60068-2-1:2007 Umweltprüfungen – Teil 2-1: Prüfungen – Prüfung A: Kälte (IDT)
• IEC60068-2-2:2007 Umweltprüfungen – Teil 2-2: Prüfungen – Prüfung B: Trockene Wärme (IDT)
• IEC60068-2-78:2012 Umweltprüfungen – Teil 2-78: Prüfungen – Prüfung Cab: Feuchte Wärme, konstant (IDT)
• IEC60068-2-30:2005 Umweltprüfungen – Teil 2-30: Prüfungen – Prüfung Db: Feuchte Wärme, zyklisch (12 h + 12 h Zyklus) (IDT)

Das Gerät verfügt über eine vollständig geschlossene Kammerkonstruktion mit folgenden Vorteilen:

• Extrem weiter Temperatur- und Luftfeuchtigkeitsbereich zur Erfüllung vielfältiger Testanforderungen.
• Übernimmt ein fortschrittliches, ausgewogenes Temperatur- und Luftfeuchtigkeitsregelsystem, das eine stabile Heiz- und Befeuchtungsleistung liefert. Es behält eine hohe Genauigkeit und ausgezeichnete Stabilität für eine präzise Umweltsimulation bei.
• Automatisch umschaltbarer Kältekreislauf: Das System aktiviert automatisch den Kühlkreislauf basierend auf den eingestellten Temperaturwerten und ermöglicht so eine direkte Kühlung auch bei hohen Umgebungstemperaturen. Das Kühlsystem ist mit einemimportierten hermetischen Kompressorund einer luftgekühlten Kondensatoreinheit ausgestattet.
• Ein Sichtfenster ist in der Kammertür angebracht, um die Prüflinge in Echtzeit zu beobachten.

Standardkonfiguration der Prüfkammer

Kühlsystem

Bildschirmanleitung

Bildschirm-Anzeigefunktion

1. Es wird ein Dialogmodus auf dem Bildschirm verwendet, es ist keine Tastatureingabe erforderlich, und der Bildschirm berührt direkt die Optionen.
2. Soll- (SV) und Ist- (PV) Werte für die Temperatur werden direkt angezeigt.
3. Kann die aktuell ausgeführte Programmnummer, Segment, Restzeit und Anzahl der Zyklen anzeigen.
4. Funktion für laufende akkumulierte Zeit.
5. Der Sollwert des Temperaturprogramms wird als grafische Kurve angezeigt, mit der Funktion der Echtzeit-Anzeige der Programmausführungskurve.
6. Ausgestattet mit einem separaten Programmbildschirm, auf dem mindestens 5 Segmente für Temperatur, Luftfeuchtigkeit und Zeit pro Seite eingegeben werden können.
7. Chinesisch und Englisch können nach Belieben umgeschaltet werden.
8. Der Bildschirm mit Fehlerhinweisen wird angezeigt.
9. Die Bildschirmhintergrundbeleuchtung kann eingestellt werden.
10. Die Bildschirmanzeigeschutzfunktion kann als Timer, TIMER oder manuelles Herunterfahren eingestellt werden.

Programmspeicher und Steuerfunktionen

1. Verfügbare Programmordner: maximal 120 PATTERNS.
2. Verfügbarer Speicherplatz: insgesamt 12000 SEGMENTS.
3. Wiederholbare Ausführung von Befehlen: Jeder Befehl kann bis zu 3200 Mal ausgeführt werden.
4. Das Programm wird dialogorientiert erstellt, mit Funktionen wie Bearbeiten, Löschen und Einfügen.
5. SEGMENTS Zeiteinstellung 0~99Stunden59Min.
6. Programmierbares Zeitsteuerungsmodul x 2 Sätze.
7. Mit Stromausfall-Programmspeicher, automatischem Start und kontinuierlicher Programmausführung nach dem Einschalten.
8. Mit RS-485 oder RS-232 Kommunikationsschnittstelle.
9. Grafische Kurven können während der Programmausführung in Echtzeit angezeigt werden.
10. Mit automatischer Regelung der Gefrierleistung.
11. Mit geplanter Start- und Abschaltfunktion.
12. Mit Datums- und Uhrzeitanpassungsfunktion.
13. Tasten- und Bildschirmsperrfunktion (LOCK).

Controller-Spezifikationen

Technische Indikatoren:

1. 7-Zoll-Farb-Touchscreen
2. Zwei Steuerungsmodi: Programm/Festwert
3. Sensortyp: zwei PT100-Eingänge (elektronischer Sensoreingang optional)
4. Ausgabemodus: Spannungsimpuls (SSR)/Steuerausgang: 2 (Temperatur/Luftfeuchtigkeit)/2 4-20mA Analogausgang/16 Relaisausgänge (passiv)
5. Steuersignale: 8 IS-Steuersignale/8 T-Steuersignale/4 AL-Steuersignale
6. Alarmsignal: 16 DI externe Störungsalarme
7. Temperaturmessbereich: -90,00°C--200,00°C, (optional -90,00°C--300,00°C) Fehler ±0,2°C
8. Luftfeuchtigkeitsmessbereich: 1,0%--100%RH, Fehler ±1%RH
9. Kommunikationsschnittstelle: (RS232/RS485, maximale Kommunikationsentfernung 1,2 km [Glasfaser bis zu 30 km])
10. Schnittstellensprache: Chinesisch/Englisch
11. Ausgestattet mit englischer Eingabefunktion
12. Kann mit einem Drucker verwendet werden (USB-Funktion optional)
13. Eine Vielzahl von Signal-Kombinations-Relaisausgängen, und die Signale können logischen Operationen (NICHT, UND, ODER, NOR, XOR) unterzogen werden, bezeichnet als SPS-Programmierfähigkeit
14. Vielfältige Relaissteuerungsmodi: Parameter->Relais-Modus, Relais->Parameter-Modus, Logik-Kombinations-Modus, Verbundsignal-Modus
15. Programmierung: 120 Programmordner können programmiert werden, und jeder Programmordner kann bis zu 100 Segmente programmieren

Technische Parameter des Controllers

Genauigkeit: Temperatur ±0,1°C+1 Digit, Luftfeuchtigkeit ±1%R.H+1 Digit

Auflösung: Temperatur ±0,01°C, Luftfeuchtigkeit ±0,1%R.H.

Temperaturanstieg: 0,1~9,9 einstellbar.

Verfügt über obere und untere Grenzwerte für Standby und Alarmfunktionen.

Temperatur- und Luftfeuchtigkeits-Eingangssignal Trocken- und Nass-Glühbirne PT100x2.

9 Sätze von P.I.D.-Regelungsparametereinstellungen, P.I.D.-Automatikberechnung.

Funktion zur automatischen Korrektur des Bildschirms für Trocken- und Nass-Glühbirne
