IEC 62552:2015 Automatischer Tester für das Öffnen und Schließen von Kühlschranktüren
  • Name
  • Name
  • Name
  • Name

IEC 62552:2015 Automatischer Tester für das Öffnen und Schließen von Kühlschranktüren

MOQ: 1
Preis: Customized
Standardverpackung: Plywood Case
Lieferfrist: 30 Days
Zahlungs-Methode: T/T
Lieferkapazität: 20 sets per month
Einzelheiten Informationen
Beschreibung des Produkts
Ausführliche Information
Place of Origin
China
Markenname
Sinuo
Zertifizierung
Calibration Certificate(Cost Additional )
Model Number
SN1201
Control System:
Mitsubishi PLC
Drive System:
Servo + Reducer (opening/closing), Cylinder (slamming)
Test Items:
1.Door Durability Test (left/right/French doors) 2.50N Slamming Test
Test Stations:
1 station, 4 robotic arms (independent or simultaneous operation)
Test Cycles:
0–999,999 (touchscreen adjustable, auto stop)
Pause Time:
0–99,999.9 s (adjustable)
Opening Angle:
0–100°, ±0.1° (accuracy)
Operation Speed:
6–30 cycles/min (adjustable)
Beschreibung des Produkts



IEC 62552:2015 Automatischer Tester für das Öffnen und Schließen von Kühlschranktüren





Produktinformationen:



Der Prüfer ist für die Dauerhaftigkeitsprüfung vertikaler Gefriertüren bestimmt und kann auch in Verbindung mit Energieeffizienzprüfungen von Kühlschränken zur Simulation von Türöffnungs-/Schließzyklen verwendet werden.Dies ist ein spezialisiertes automatisiertes Testgerät., ideal für Zertifizierungsstellen, Fabriklabore und andere Inspektionsstellen.



Das System verwendet eine ausgereifte intelligente Steuerung auf Basis von PLC, mit verstellbaren Bewegungsauslösern, Saugbecherbaugruppen zur Festung an Kühlschrankoberflächenund ein Farb-LCD-Touchscreen für die Eingabe von Parametern. Benutzer können Testwinkel, Geschwindigkeit und Türbetriebszeitvordefinieren, um das manuelle Öffnen/Schließen der Tür realistisch zu simulieren und eine intelligente multifunktionale Steuerung zu erreichen.



PrüfungGrundsatz:



• Türöffnung:

Der Servomotor treibt einen mechanischen Arm an, um ein Seil zu ziehen, das die auf der Saugtasche befestigte Tür unter kontrollierter Bewegung von 0° bis 5°15° bewegt, woraufhin sich die Tür frei zum Zielwinkel bewegt.

• Türschließen:

Der Servomotor treibt den Arm mit einem Druckrad an, um die Tür unter kontrollierter Bewegung von 45° auf 35°40° zu drücken, gefolgt von einer Freizügigkeit bis zum vollständigen Schließen.

• Ein vollständiger Zyklus von offenem und geschlossenem Zyklus wird als einziger Testzyklus definiert.

• 50N Schwingprüfung:

Die Kühlschranktür wird zunächst auf 90° geöffnet (mechanisch von innen begrenzt). An der äußeren Türkante am weitesten vom Scharnier entfernt befindet sich ein Saugbecher.Ein Gewicht (mit einem Stahldraht verbunden) wird von einem pneumatischen Zylinder angehoben und fallen gelassen, um eine Kraft von 50 N auszuüben, die Tür über den Höchstwinkel von 90° hinweg zu schwenken.

Der Arm setzt die Tür dann auf 90° zurück, und der Aufprall wird 10.000 Mal wiederholt.



Mechanische Struktur:

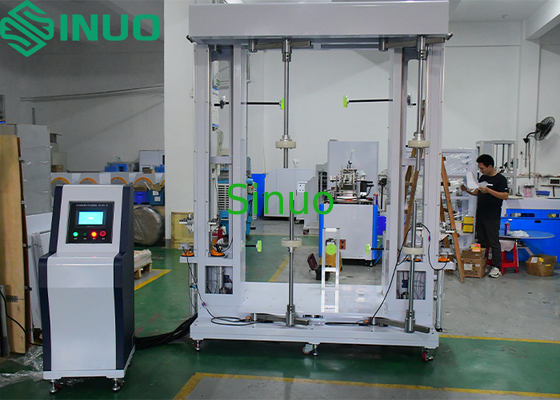

Wie in den Abbildungen dargestellt, verfügt die Ausrüstung über eine integrierte Rahmenstruktur.Die Kühlschrankprobe wird auf der Basisplatte platziert, um sicherzustellen, relative Bewegung verursacht interne Belastung anstatt Vibration der gesamten Maschine.

Auf der Basisplatte (links und rechts) befinden sich zwei vertikale Säulen, die jeweils zwei Türöffnungs-/Schließmechanismen enthalten, wie in Abbildung 1 dargestellt.die gleichzeitige Prüfung von Kühlschränken mit bis zu vier Türen ermöglicht.

Die Konfiguration der Prüfprobe ist in Abbildung 2 dargestellt.



IEC 62552:2015 Automatischer Tester für das Öffnen und Schließen von Kühlschranktüren 0

Abbildung 1



IEC 62552:2015 Automatischer Tester für das Öffnen und Schließen von Kühlschranktüren 1

Abbildung 2



Technische Spezifikation:



- Nein. Ich weiß nicht. Artikel Spezifikation
1 Stromversorgung Wechselstrom 220 V, 50 Hz, 5 kW
2 Steuerungssystem Intelligente Steuerung mit Mitsubishi PLC
3 HMI-Schnittstelle WEINVIEW 7-Zoll Farb-Touchscreen
4 Antriebssystem Türöffnung/Schließung: Servomotor + Präzisionsreduktor
Türschlag: Zylinder
5 Anwendbares Muster

Der gleiche Typ wie in Abbildung 2 dargestellt

W × D × H = (0,4 ~ 1,0 m) × (0,4 ~ 1,0 m) × (0,6 ~ 2,0 m)
6 Prüfobjekte 1Test der Haltbarkeit von Kühlschranktüren (Linksöffnung, Rechtsöffnung, französische Türen)
2. 50N Türschlagprüfung
7 Prüfstellen

1 Prüfstation 1 Kühlschrank, kompatibel mit linken/rechten/französischen Türen;

4 Roboterarme können unabhängig oder gleichzeitig arbeiten
8 Aufrechte Säulen 2 Säulen (links und rechts) mit jeweils 2 mit Motor angetriebenen Schwingarmen; die Saugtaschenhöhe kann an die Türposition angepasst werden
9 Mechanische Waffen 4 Sätze (oben/unten links, oben/unten rechts); in Länge und Höhe anpassbar an verschiedene Türgrößen
10 Absaugbechermechanismus 4 Sätze stabiler Saugbecher für eine zuverlässige Türhalte
11 Gewichtsschalen 4 Sätze für die Türschlagprüfung bei 50 N
12 Anzahl der Prüfzyklen 0999,999 Zyklen mit Touchscreen-Einstellung; automatischer Stopp nach Beendigung
13 Türöffnung Winkel 0 ̊100°, über einen Touchscreen mit einer Genauigkeit von ±0,1° einstellbar
14 Zeit der Pause für den Türbetrieb 0 ¢ 99,9990,9 Sekunden, über den Touchscreen einstellbar
15 Geschwindigkeit des Türbetriebs 6·30 Zyklen/min, über einen Touchscreen einstellbar
16 Position des Kühlschranks 3 Sätze von Positionierkonstruktionen zur Sicherung der Kühlschrankseiten und Rückseite
17 Entdeckung des Neigungswinkels der Tür Ausgestattet mit Winkelsensor; kommuniziert mit der SPS, um die Prüfung zu beenden und zu alarmieren, wenn der Winkel der Tür die eingestellte Grenze übersteigt
18 Rahmen Kompatibel mit der maximalen Stichprobengröße; Kühlschrank an der Rahmenbasisplatte
19 Ausgeschaltetes Gedächtnis Das System speichert den Testfortschritt und setzt nach einem Stromausfall von dort auf, wo es aufgehört hat
20 Anzeige von Daten und Kurven Touchscreen zeigt Neigungswinkel und Aufprallzykluskurven an; historische Datenanfragen verfügbar
21 Sicherheitsschutz Notstopp, Leckenschutz, Kurzschluss, Überlastschutz
22 Abmessungen und Gewicht Das Fahrzeug ist mit einem Fahrwerk ausgestattet, das mit einem Fahrwerk ausgestattet ist.

IEC 62552:2015 Automatischer Tester für das Öffnen und Schließen von Kühlschranktüren 2
