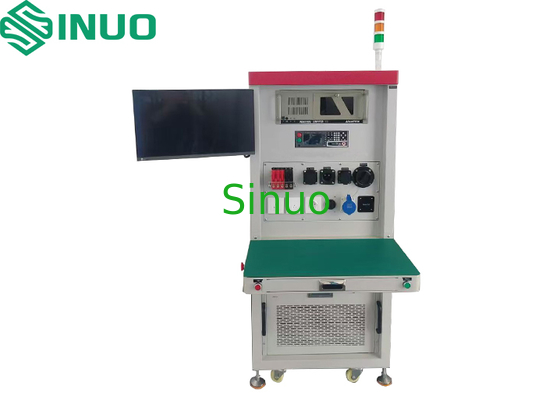

EV Charging Connector Safety Tester for European Standards
| Resistance Range: | 1-5000Ω mit einer Genauigkeit von 1% | Thermistor Range: | 100-50.000Ω, mit 2% Genauigkeit |
| Insulation Voltage: | Gleichspannung 100-1000V (variable Einstellung) | Withstand Voltage: | Wechselstrom 0-5kV / Gleichstrom 0-6kV, einstellbar |
| Data Management: | Automatisch assoziiert den Produkt-QR-Code mit Testergebnissen und erstellt Berichte | Functional Tests: | Kontinuität, Kurzschluss, Fehlverdrahtung, Widerstand, elektronisches Schloss, Isolierung und Spannu |
| High Light: | EV charging connector tester,European standards safety tester,vehicle charging equipment tester |
||
Umfassendes Sicherheitsprüfsystem für europäische Standard-AC/DC-EV-Ladeanschlüsse
ErzeugnisoÜbersicht:
Dieses Testsystem prüft in erster Linie die Funktionalität von Wechselstrom- und Gleichströmungsgewehren, die chinesischen, europäischen und amerikanischen Standards entsprechen.und die Testergebnisse werden automatisch in einem Bericht gespeichertDie Ergebnisse können ausgedruckt werden. Alle Funktionen werden automatisch auf einmal getestet.
Dieses System ist hocheffizient und arbeitssparend und eignet sich daher für die vollständige Chargeninspektion in Fabriken.
Testinhalte:
- Überprüfen Sie jeden Draht auf Bruch, Kontinuität, Kurzschluss und falsche Verkabelungssequenz.
- Prüfen Sie den Kontinuitätswiderstand der Hauptleitung.
- Prüfung der internen Widerstände (einschließlich der Drückknöpfe sowohl im gedruckten als auch im nicht gedruckten Zustand).
- Prüfung der elektronischen Sperrfunktion.
- Prüfung der Isolierung zwischen den Drähten.
- Prüfspannung zwischen den Leitungen.
- Prüfen Sie die Thermoelementleitungen.
Technische Parameter:
- Leistungsaufnahme: Einphasen-Wechselstrom 220V/50Hz;
- Luftzufuhr: 0,6 MPa;
- Steuerungssystem: SPS + Industriecomputer;
- Computerintegration mit einem MES-System (optional, zusätzliche Kosten);
- Die Daten werden mit einem Scanner in den Computer eingegeben. Das Gerät ist mit einem Scanner ausgestattet, der Barcodes auf dem getesteten Produkt scannen kann. Vor dem Test scannen Sie den Barcode oder QR-Code auf dem Produkt.Nach der Prüfung, kann der gescannte Barcode mit dem Prüfprotokoll verknüpft werden, wodurch die nachfolgende Rückverfolgbarkeit der Prüfdaten ermöglicht wird.
- Das Gerät verwendet PLC-Eingaben und -Ausgänge, um Drahtbrüche, Kontinuität, Kurzschlüsse und Fehlausrichtung der Drahtsequenz zu scannen und zu erkennen.Die SPS bestimmt automatisch, ob die Prüfung nach Abschluss der Prüfung qualifiziert ist..
- Eingebauter Widerstandsversuchsbereich: 1-5000Ω mit einer Genauigkeit von 1%.
- Stellen Sie die oberen und unteren Grenzwerte ein, um festzustellen, ob der Widerstand gut ist.
| Ermittlung des Widerstands von CC und PE (mit oder ohne Knopfdruck) | 16A Wechselstrompistolwiderstand | RC (nicht gedrückt): 680Ω, RC (gedrückt) RC+R4: 3,38kΩ | Die Genauigkeit der Widerstandserkennung muss 1% bis 2% erreichen. |
| 32A Wechselstrompistolenwiderstand | RC (nicht gedrückt): 220Ω, RC (gedrückt) RC+R4: 3,52kΩ | ||
| 63A Wechselstrompistolenwiderstand | RC (nicht gedrückt): 100Ω, RC (gedrückt) RC+R4: 3.4kΩ |
- Thermistor-Prüfbereich: 100-50.000Ω, Genauigkeit 2%.
- Antriebsspannung: DC12V. Positive und negative Spannungsausgänge sind zur Aktivierung oder Trennung des Steckers verfügbar.Kontinuitätsüberwachung des Schaltkontakts zur Verfügung, um festzustellen, ob das Gerät gut oder schlecht ist.
- Linienübergreifende Isolierungstest:
- Einphasenprüfungen: L-N, L-E und E-N; Dreiphasenprüfungen: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2 und L1/L2/N/E-L3; Gleichstromprüfungen: Positiv-negativ, Positiv-Boden und Negativ-Boden.
- Parameter der Isolierungshemmung:
- Isolierspannung: Gleichspannung 100-1000 V (variable Einstellung);
- Untergrenze: 1MΩ bis 1GΩ (variable Einstellung);
- Genauigkeit: ± 5%;
- Konfigurierbarer Alarmwert für den Widerstand der Isolierung: Wenn der Widerstand unter den eingestellten Wert fällt, gilt die Probe als defekt.
- Strang-zu-Strang-Widerstandsspannungsprüfung:
- Einphasenprüfungen: L-N, L-E, E-N; Dreiphasenprüfungen: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3;
- Gleichstromprüfungen: Positiv-Negativ, Positiv-Boden und Negativ-Boden.
- Widerstandsspannungsprüfparameter:
- Widerstandsspannung: AC 0-5kV / DC 0-6kV, einstellbar;
- Leckstromgrenze: AC 0,1 mA bis 20 mA, DC 0,1 mA bis 5 mA, einstellbar;
- Genauigkeit: ±1,5% + 3 Stellen;
- Anzeige: Digitale Anzeige zeigt die Stromspannung an.
- Spannungsregelung: automatisch programmierbar;
- Alarmdetektion: Wenn der Leckstromwert den eingestellten Wert übersteigt, gilt die Probe als defekt.
- Teststation: Eine Station, bei der jeweils ein Produkt getestet wird.
- Pistole Stecker: Erhältlich mit chinesischen Standard AC / DC Pistole Halterungen, europäische Standard AC / DC Pistole Halterungen, und amerikanische Standard AC / DC Pistole Halterungen.
- Rückenplatte: Verwendet eine spezielle Klemmvorrichtung (Klemm + Schutzplatte), die auf das zu prüfende Produkt zugeschnitten ist.
- Steckdosenhöhe: Die Grundhöhe der Steckdose beträgt ca. 750-1000 mm und ist ergonomisch ausgelegt.
- Abmessungen: W900mm x D800mm x H1800mm.
- Gewicht: ca. 300 kg.
Computer-Software:
- Die Software unterstützt Windows 7 und Windows 10.
- Alle Parametereinstellungen können über die Software ausgeführt werden.
- Die Testergebnisse für jedes Produkt werden in Echtzeit auf dem Computer gespeichert, sodass sie leicht zugänglich, überprüft und exportiert werden können.
- Das Prüfsystem verfügt über eine reservierte Kommunikationsoberfläche zur Integration in das MES-System, so dass Prüfdaten für eine bequeme Kundenverwaltung in die MES-Datenbank hochgeladen werden können.
- Datenspeicherung: Nach Abschluss des Tests werden die Testdaten in Echtzeit gespeichert.
- Datenexport: Die Prüfdaten können in TXT- oder Excel-Formaten exportiert werden.
