Video-Messsystem mit 2D-Konturabtastung und Direkt-Punkt-und-Mess-Funktion
| Measurement Stroke: | 300 × 200 × 200 mm | Overall Dimensions: | 1200 × 700 × 1540 mm |
| Table Load: | 30 kg | Operation Mode: | Handbuch |
| Magnification: | Optisch 0,7×–4,5× | Measurement Software: | 2D-Messung |
| Linear Scale: | 0,5 µm hochpräzise Skala | Accuracy: | (2,0 + L/200) µm |
| High Light: | Videomesssystem mit 2D-Scannen,Schalterlebenszeitmessgerät mit Konturmessung,Punkt-und-Mess-Videomesssystem |
||
Video-Messsystem mit 2D-Kontur-Scan-Direktpunkt-Messfunktion
Produktinformationen:

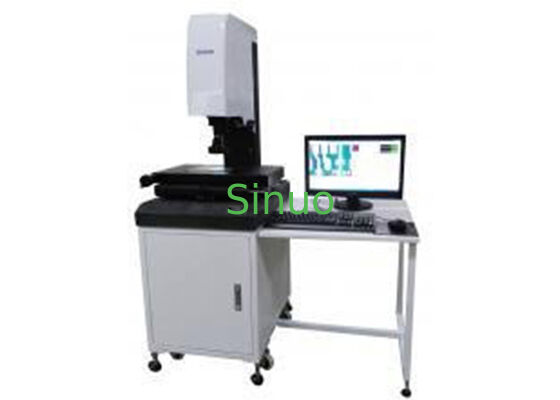

Das Video-Messsystem JVB300H ist ein hochgenaues, granitbasiertes, 2D-Vision-Messinstrument, das für präzise Dimensionsinspektionen, Konturmessungen,und Qualitätskontrolle von komplexen KomponentenEs wird weit verbreitet in der Präzisionselektronik, Verbindungen, Werkzeuge, Metallteile, Spritzgießen, Halbleiter, Automobilkomponenten, Laboratorien und industriellen Messtechnik-Abteilungen verwendet.
Eigenschaften des Produkts:
Hochharte, hochpräzise Granitbasis und -säule, die eine hervorragende Stabilität und Langlebigkeit gewährleisten.
Einstellbares LED-Oberflächenlicht und Konturlicht, das eine gleichmäßige Beleuchtung mit geringer Wärmeerzeugung bietet.
Durch den kontinuierlichen Zoom-Objektiv kann die Vergrößerung während der Messung in Echtzeit angepasst werden.
X/Y-Achsen übernehmen eine lineare Leitbahn- und Schieberegelung, wodurch Steifheit und Wiederholgenauigkeit verbessert werden.
Integrierte grafische Berichterstattung, die einen schnellen Export der Inspektionsergebnisse ermöglicht.
Ausgestattet mit einem Laser-Locator zur genauen Angabe der Messposition.
Software: OVM-Standardversion: einfach, intuitiv und einfach zu bedienen.
Anwendungen:
Der JVB300H misst effizient Konturen, Oberflächenmerkmale, Abmessungen, Winkel und Positionsbeziehungen komplexer Präzisionskomponenten.
Es eignet sich für Industriezweige wie:
Elektronik
Instrumente und Messgeräte
Kabel und Verkabelung
Werkzeuge und Befestigungen
Präzisionsbearbeitung
Automobilindustrie und Luftfahrt
Halbleiter
Verbindungsstücke und Stempelteile
Kunststoff- und Gummibauteile
Forschungsinstitute und Messzentren
Technische Parameter:
| Artikel | Spezifikation |
|---|---|
| Modell | JVB300H |
| Messreise (X × Y × Z) | 300 × 200 × 200 mm |
| Gesamtabmessungen | 1200 × 700 × 1540 mm |
| Tischbelastung | 30 kg |
| Betriebsmodus | Manuell (mit Schnellschalter) |
| Vergrößerung | Optische 0,7 × 4,5 × / Bild 28 × 180 × (anpassbar) |
| Messsoftware | Standard 2D-Messsoftware |
| Stromversorgung | (110V/220V) ±10%, 50/60 Hz |
| Lineare Skala | 0.5 μm hochpräzise Skala |
| Genauigkeit | (2.0 + L/200) μm |
| Wiederholbarkeit | 2 μm |
| Arbeitsumfeld | 20°C bis 25°C; RH 45% bis 75% |
| CCD | 2.6 MP Farb-Digital-CCD |
| Linsen | Industrieoptische Objektive mit hoher Auflösung |
| Erleuchtung | Konturlicht + Oberflächenlicht (austauschbar) |
Softwareübersicht:
Wesentliche Merkmale
Direkte Punkt- und Messfunktion
Grundlegende geometrische Messung
Messung von Kompositelementen
Bewertung der Form- und Positionsverträglichkeit
Einrichtung des Koordinatensystems
2D-Kontur-Scannen
Ausgabe in Word, Excel, CAD-Formate
Automatische Kantenerkennung per Mausklick
Messmöglichkeiten:
Geometrische Elemente: Punkte, Linien, Kreise, Bögen, Ellipsen
Zusammengesetzte Berechnungen: Mittelentfernung, Tangenz, Mittellinie, senkrechte Entfernungen, Winkelquerschnitte, Schnittstellen
Bewertung der Formverträglichkeit: Konzentrizität, Rundheit, Geradheit, Position, Neigung
Koordinatenanpassung: Umwandlung, Drehung, Wiederherstellung des Koordinatensystems
Datenberichterstattung: Exportierbar auf Bürosoftware zur Analyse und zum Drucken
