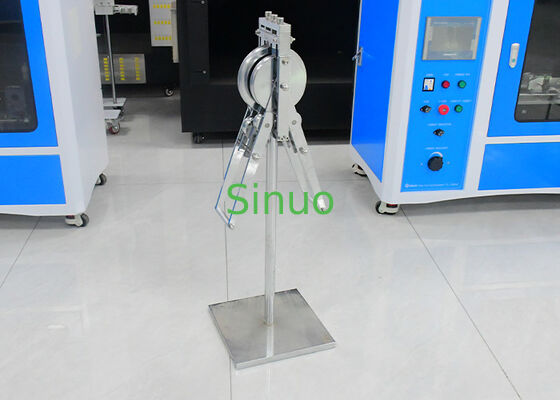

IEC 61386-21 Biegetestgerät für starre, nichtmetallische und zusammengesetzte Leitungen
  • Name
  • Name
  • Name
  • Name

IEC 61386-21 Biegetestgerät für starre, nichtmetallische und zusammengesetzte Leitungen

MOQ: 1
Preis: Customized
Standardverpackung: Plywood Case
Lieferfrist: 30 days
Zahlungs-Methode: T/T
Lieferkapazität: 20 Sets Per Month
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Place of Origin
China
Markenname
Sinuo
Zertifizierung
Calibration Certificate (Cost Additional)
Model Number
SN2903
Applied Standard:
IEC 61386-21
Applied Clause:
Clause 10.4.102
Nominal size of conduit:
16/20/25mm
Wheel lateral radius R1:
48/60/75mm
Radius of profile wheel:
8.1/10.1/12.6mm
Curved wheel groove diameter:
24/30/37.5mm
Beschreibung des Produkts



IEC 61386-21 Abbildung 103 Biegeapparate für nichtmetallische und zusammengesetzte Leitungen





Produktinformationen:



Das Biegegerät für nichtmetallische und zusammengesetzte Leitungen ist für die Durchführung von 90-Grad-Biegungsprüfungen an starren Leitungen, nichtmetallischen Leitungen, zusammengesetzten Leitungen und PVC-Wallrohren ausgelegt.Es gewährleistet eine genaue Bewertung der Biegeleistung nach den wichtigsten internationalen und inländischen Standards.

Diese Ausrüstung entspricht vollständig den Vorschriften von JG3050-1998 (Klausel 6.6 und Abbildung 9), GB 20041.21-2008, GB/T14823.2, ZBG 33008 und IEC 61386-21, Ziffer 10.4.102 und Abbildung 103.
Es bietet standardisierte Biegeradiale und Rillenmaße, um die angegebenen Nennleitungsgrößen zu erfüllen und die Prüfgenauigkeit und Wiederholgenauigkeit zu gewährleisten.

Das Biegegerät wird von Leitungsherstellern, Qualitätsprüfstellen, Forschungsinstituten und Zertifizierungslabors weit verbreitet.

IEC 61386-21 Biegetestgerät für starre, nichtmetallische und zusammengesetzte Leitungen 0





Eigenschaften:



✔ Konform mit IEC 61386-21, GB 20041.21, JG3050, GB/T14823.2, ZBG33008

✔ Ideal für Biegungstests von nichtmetallischen, zusammengesetzten, starren und PVC-Wellenleitungen

✔ Standardisierter 90-Grad-Biegwinkel

✔ Präzisionsbearbeitete Biegerräder und Rillen

✔ Gewährleistet eine genaue Radiuskontrolle für wiederholbare Testergebnisse

✔ geeignet für die Qualitätskontrolle in Labor und Produktion





Technische Parameter:



Nenngröße der Leitung Radseitenradius R1 Streckenradius des Biegerades R2 Radius des Profilrads und der geschwungenen Rädelschleife (R) Durchmesser der geschwungenen Rillen (D)
16 48 84 8.1 24
20 60 105 10.1 30
25 75 131.25 12.6 37.5


IEC 61386-21 Biegetestgerät für starre, nichtmetallische und zusammengesetzte Leitungen 1



IEC 61386-21 Biegetestgerät für starre, nichtmetallische und zusammengesetzte Leitungen 2



IEC 61386-21 Biegetestgerät für starre, nichtmetallische und zusammengesetzte Leitungen 3
