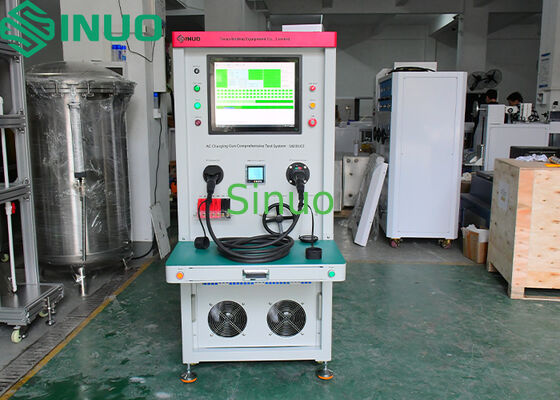

UL-Standard AC Fahrzeugladegerät umfassendes Prüfsystem

Stromversorgung

Einphasig AC 220V / 50Hz

Druckluftversorgung

0,6 MPa

Steuerungssystem

SPS + Industrie-PC

Barcode-Scannen

Das Gerät verfügt über einen Scanner zum Lesen von Barcodes oder QR-Codes auf den Testmustern.

Scannen Sie das Produkt vor dem Test; nach dem Test wird der gescannte Code automatisch mit dem Testdatensatz verknüpft, was die Rückverfolgbarkeit ermöglicht.

Drahtdurchgangstests

Bruch-, Durchgangs-, Kurzschluss- und Verdrahtungsreihenfolgentests werden über SPS-Eingangs-/Ausgangs-Scannen durchgeführt.

Die SPS bestimmt automatisch bestanden/nicht bestanden.

Eingebauter Widerstandsbereich

1–5000 Ω, Genauigkeit: 1%
Obere und untere Grenzwerte können zur Bestimmung der Produktqualität eingestellt werden.

CC- & PE-Widerstand (Taste gedrückt / nicht gedrückt)

16A AC-Stecker: Nicht gedrückt RC: 680Ω, gedrückt RC+R4:3,38 kΩ

32A AC-Stecker:Nicht gedrückt RC: 220Ω, gedrückt RC+R4:3,52 kΩ

63A AC-Stecker:Nicht gedrückt RC: 100Ω, gedrückt RC+R4:3,4 kΩ

Die Messgenauigkeit des Widerstands muss 1%–2% erreichen.

Thermistor-Testbereich

100–50.000 Ω, Genauigkeit: 2%

Obere und untere Grenzwerte können zur Bestimmung der Durchgangsqualität eingestellt werden.

Strombelastbarkeit & Spannungsabfalltest

Misst den Spannungsabfall über Anschlüsse unter Nenn- und Überlaststrombedingungen.

Eingebauter dreiphasiger einstellbarer Transformator: 0-380V Ausgang, einstellbare dreiphasige Last 0-35A.

Unterstützte Testbereiche:

3,3 kW 16A einphasig

7,4 kW 32A einphasig

11 kW 16A dreiphasig

22 kW 32A dreiphasig

Isolationswiderstandstest

Einphasig: L-N, L-E, E-N

Dreiphasig: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2,  L1/L2/N/E-L3

Parameter:

1. Testspannung: DC 100–1000V (einstellbar)

2. Unterer Grenzwert: 1 M–1 GΩ (einstellbar)

3. Genauigkeit: ±5%

4. Alarm bei Widerstand < eingestellter Wert

Dielektrischer Festigkeitstest (Hi-Pot)

Einphasig: L-N, L-E, E-N

Dreiphasig: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parameter:

1. Testspannung: AC 0–5 kV / DC 0–6 kV (einstellbar)

2. Leckstromgrenze: AC 0,1–20 mA, DC 0,01–5 mA

3. Genauigkeit: ±1,5% + 3 Stellen

4. Digitale Anzeige der Spannung, automatische programmierbare Einstellung

5. Alarm, wenn der Leckstrom den eingestellten Wert überschreitet

Teststation

Einzelstation, ein Produkt pro Test

Steckerhalter

EU-AC-Fahrzeugsteckerhalter, EU-AC-Sockelsteckerhalter, GB-AC-Steckerhalter, US-AC-Steckerhalter

Heckplatte

Spezielle Pressvorrichtung passend zum Testprodukt, mit Klemme und Schutzplatte

Sockelhöhe

750–1000 mm, ergonomisch gestaltet

Computersoftware

1. Unterstützt Win 7 und Win 10, Alle Parametereinstellungen können über die Software konfiguriert werden.

2. Die Testergebnisse jedes Produkts werden in Echtzeit auf dem Computer gespeichert, um einen einfachen Zugriff, die Anzeige und Analyse zu ermöglichen.

3. Kommunikationsschnittstellen sind für die optionale Verbindung mit MES-Systemen reserviert, so dass Testdaten zur Verwaltung und Kontrolle in die MES-Datenbank hochgeladen werden können.

4. Testdaten werden sofort nach Abschluss gespeichert.

5. Gespeicherte Testdaten können im TXT- oder Excel-Format exportiert werden.

Abmessungen

B 900 × T 800 × H 1800 mm

Gewicht

ca. 300 kg

Sonstiges

1. Mobile Rollen mit Verriegelungsfunktion.

2. MES-Konnektivität: Optional, zusätzliche Kosten fallen an.
