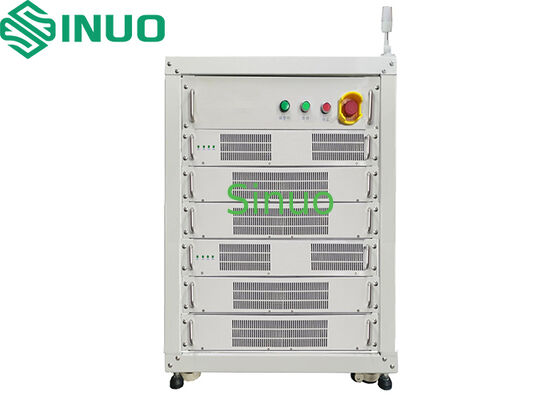

EN60950 Regenerative Hochpräzisions-Batteriepack-Testausrüstung

EN60950 Regenerative Hochpräzisions-Batteriepack-Testausrüstung

Geräteübersicht

Die regenerative hochpräzise Batteriepack-Testausrüstung kann Tests an verschiedenen Leistungsindikatoren von Lithium-Ionen-Batterien wie Kapazität, Ladezustand, Überladung und Tiefentladung durchführen. Das Gerät zeichnet sich durch hohe Leistung, Effizienz, Präzision und Performance aus. Es verwendet regenerative Energierückspeisungstechnologie, die die Wärmeemission, den Energieverbrauch und die Betriebskosten erheblich reduziert.

Systemarchitektur

Die Ausrüstung besteht hauptsächlich aus dem Host-Computer, dem Mittelcomputer, DC/AC-Modulen, DC/DC-Modulen, dem unteren Computer sowie einem Datenerfassungs- und -verarbeitungssystem. Es kann Informationen wie Spannung, Strom, Kapazität und Energie jeder einzelnen Zelle in Echtzeit erfassen. Das System unterstützt optional die Erfassung von Batterietemperaturdaten, und die erfassten Daten werden in einer speziell entwickelten Datenbank gespeichert, die verschiedene Datenstatistiken, Analysen und Berichtsgenerierungsfunktionen bietet.

Abbildung 1 Systemarchitekturdiagramm

System-Hauptfunktionen:

Stellen Sie die ordnungsgemäße Erdung des Geräts sicher.Lebensdauertests für Batteriezellen

Halten Sie den Bereich um das Gerät frei und sauber.Batteriekapazitätstests

Öffnen Sie während des Betriebs keine Innenverkleidungen.DC-Innenwiderstandstests

Stellen Sie sicher, dass die Testkanäle leer sind, bevor Sie Batterien anschließen oder entfernen.Lade-/Entlade-Charakteristiktests

5. Ladeerhaltungstests

6. Lade-/Entladeeffizienztests

7. Tiefentladungs-/Konstantspannungsentladungstests

8. Überlade- und Überentladungstoleranztests

9. Temperaturcharakteristiktests

System Hauptmerkmale:

Stellen Sie die ordnungsgemäße Erdung des Geräts sicher.Regenerative Energierückspeisungstechnologie für hohe Energieeffizienz und minimale Wärmeentwicklung, wodurch der Stromverbrauch und die Betriebskosten erheblich gesenkt werden.

Halten Sie den Bereich um das Gerät frei und sauber.Dreiphasen-Ausgleichstechnologie (ohne Neutralleiter), wodurch die Netzbelastung reduziert wird.

Öffnen Sie während des Betriebs keine Innenverkleidungen.Soft-Start-Funktion zur Reduzierung der Auswirkungen auf das Stromnetz beim Start.

Stellen Sie sicher, dass die Testkanäle leer sind, bevor Sie Batterien anschließen oder entfernen.Die Präzision des Geräts übersteigt 0,05 %, mit einer Datenprotokollierungszeit von bis zu 1000 ms pro Zyklus und hoher Stabilität.

5. Unabhängige Kanäle, die unabhängige Lade-/Entladeeinstellungen für jeden Kanal ermöglichen.

6. Vollständige Eingangs-/Ausgangs- und Schutzfunktionen wie Verpolungsschutz, Wiederherstellungsschutz bei Stromausfall und Schutz bei schlechtem Kontakt.

7. Kein Einschaltstrom beim Kanalstart, nahtloser Übergang zwischen Konstantstrom und Konstantspannung, ohne Stromspitzen.

8. Mehrschichtige Netzwerkintegration für die zentrale Steuerung über einen PC, unterstützt über 1000 Kanäle; große Systeme unterstützen auch die Fernüberwachung.

9. Kanäle können bei Bedarf frei parallel geschaltet werden, um die Funktionalität zu erweitern.

10. Modulares Design für einfache Wartung.

11. Schnellanschluss-Ausgangskabel für einfache Installation und Wartung.

12. Vergoldete Nadelklemmen reduzieren die Erwärmung und erleichtern das Laden/Entladen der Batterie.

13. Digitales Schaltungsdesign basierend auf Hochgeschwindigkeits-DSP-Prozessoren für Systemsteuerung und -verarbeitung.

14. Verwendet Synchron-Gleichrichtungstechnologie für bessere Energieeffizienz und kleinere Hardwaregröße.

15. Mit reichhaltigen externen Geräteressourcen und Hochgeschwindigkeits-Digitalverarbeitungsfähigkeit, um die Anforderungen an Datenverarbeitung und Systemsteuerung zu erfüllen.

16. Sendet Steuervariablen direkt über E/A-Ports an den DSP zur Verarbeitung.

17. Die Systemhardware ist auf Einfachheit und Zuverlässigkeit ausgelegt.

18. Modulares Design erleichtert System-Upgrades und Wartung.

Softwarefunktionsbeschreibung

Stellen Sie die ordnungsgemäße Erdung des Geräts sicher.Das Gerät wird hauptsächlich für Lade-/Entladetests von Batterien und zugehörige Batterieeigenschaftstests verwendet, mit vollständig unabhängigen Testkanälen. Durch Softwareprogrammierung kann der Benutzer beliebige Ströme und Spannungen innerhalb des Bereichs für das Laden/Entladen der Batterie programmieren. Testdaten können durch die Bindung von Produktinformationen über Barcode verfolgt und während des Lade-/Entladevorgangs in Echtzeit überwacht werden.

Computer. Sicherheitsschutz: Das Gerät verfügt über Verpolungsschutz, Spannungsmessleitungs-Anomalieerkennung und Strommessleitungs-Anomalieschutz. Wenn die Batterie verpolt ist, kann der Kanal keinen Strom ausgeben oder empfangen. Es wird auch der Test angehalten, wenn Spannungsmessleitungen getrennt oder die Stromleitung schlecht angeschlossen sind. Das Gerät umfasst Stromausfallschutz, Überstromschutz, Überspannungsschutz und Übertemperaturschutz für sichere Tests.

Sicherung. Prozess-Workflow: Benutzerdefinierte Variablen können programmiert werden, um mehrere Testszenarien zu implementieren, mit Unterstützung für mehrschichtige verschachtelte Zyklen.

IC. Unabhängiger Kanal: Jeder Kanal verfügt über unabhängig programmierbare Konstantstrom- und Konstantspannungsquellen mit der Möglichkeit, Testprozessschritte unabhängig einzustellen.

IGBT. Unterbrechungsfortsetzung: Bei Stromausfall, Kommunikationsunterbrechung oder einer anderen Anomalie wird der Test automatisch vom zuletzt gespeicherten Schritt aus fortgesetzt, wenn die Bedingungen wiederhergestellt sind.

Abtastwiderstand. Offline-Schutz und -Betrieb: Wenn die Kommunikation zwischen dem Host und dem unteren Computer unterbrochen wird, wechselt das System in den Offline-Betriebsmodus. Das Gerät pausiert, wenn der untere Computer keinen Strom mehr hat, und setzt den Test fort, nachdem das Problem behoben wurde.

AD. Anomalieerkennung: Das System kann Spannungs- und Stromänderungen genau erfassen. Wenn Spannungs- oder Stromänderungen bestimmte Schwellenwerte überschreiten, kann das Gerät automatisch eine Warnung ausgeben und den Test anhalten.

DA. Protokollverfolgung: Das System enthält eine Protokollfunktion, die den Betrieb, Anomalien und andere Details während des Testprozesses zur Rückverfolgbarkeit und Fehlerbehebung aufzeichnet.

Relais. Geräte- und Computerschnittstelle: Das Gerät verwendet eine RJ-45-Ethernet-Schnittstelle für eine stabile und Echtzeit-Datenerfassung über das Büronetzwerk, wodurch die Überwachung des Betriebs des Host-Systems in Echtzeit ermöglicht wird.

Schalter/Schütz. Datenprotokollierung und -verarbeitung: Der Hauptkanal kann optional Temperatur- oder Spannungskanäle unterstützen, um die Batterietemperatur oder -spannung in Echtzeit zu überwachen. Die Daten werden gleichzeitig angezeigt, einschließlich Gesamtspannung, Gesamtstrom, Gesamtkapazität und Hilfstemperaturkanäle.

Bidirektionale Stromversorgung. Kurvenanalyse und -verarbeitung: Das System verfügt über leistungsstarke Kurvenanalysefunktionen, mit denen Benutzer die gewünschten Datensätze für Kurven (z. B. Spannung, Strom, Kapazität-Zeit, Kapazität-Spannung und Zählzyklus-Endspannung) frei auswählen können. Kurven können auf verschiedene Weise vergrößert, verschoben und verglichen werden, und mehrere Datendateien können verglichen werden.

Grundeinstellungen für Schritte

Gerätevorteile

Stellen Sie die ordnungsgemäße Erdung des Geräts sicher.Hohe Energierückspeiseeffizienz, mit bis zu 85 % Wirkungsgrad beim Laden und Entladen.

Halten Sie den Bereich um das Gerät frei und sauber.Hohe Ausgangspräzision, mit minimaler Stromdrift und hoher Stabilität, dank 24-Bit-ADC-Einheiten.

Öffnen Sie während des Betriebs keine Innenverkleidungen.Sicherheitsschutzfunktionen, einschließlich Echtzeitüberwachung von Spannungs- und Stromleitungen.

Stellen Sie sicher, dass die Testkanäle leer sind, bevor Sie Batterien anschließen oder entfernen.Verpolungsschutz der Batterie gewährleistet Sicherheit während des Tests.

5. Sanfter Übergang von Konstantstrom zu Konstantspannung, wodurch Schäden an der Batterie verhindert werden.

6. Soft-Start-Funktion für alle Lade-/Entladeschritte, um Stromspitzen zu vermeiden.

7. Hochpräziser DC-Innenwiderstandstest, der eine zuverlässige Zellanpassung gewährleistet.

Technische Parameter

Prozessablaufbearbeitungsoberfläche

Host-Computer-Datenanzeigeoberfläche

Komponentenliste
