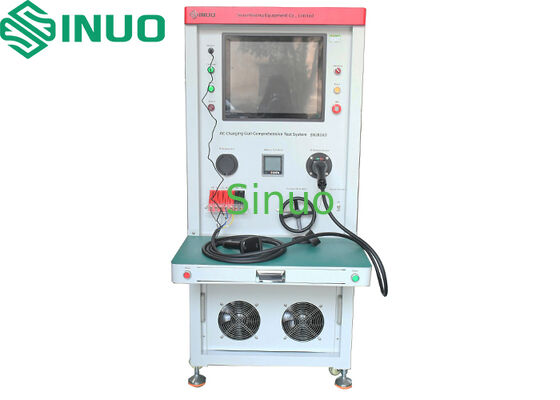

Umfassendes Testsystem für Auto-AC-Ladepistolen nach EU- und UL-Standard
| Multi-Standard: | GB, EU und UL | Full-Automation: | Ein Zyklus schließt alle Tests ab |
| QR Traceability: | Der integrierte Scanner verknüpft die Testergebnisse mit der Produkt-ID | Wide Coverage: | Unterstützt ein-/dreiphasig |
| Resistance Range: | 1 – 5000 Ω, Genauigkeit: 1 % | Thermistor Test: | 100 – 50.000 Ω, Genauigkeit: 2 % |
| High Light: | AC-Ladepistolen-Tester nach EU- und UL-Standard,Testsystem für Auto-Ladepistolen,Prüfgeräte für Elektrogeräte mit Garantie |
||
- Überprüfung von Drahtbruch, Kontinuität, Kurzschluss und Sequenz der Verkabelung
- Messung des Widerstands der Hauptleiterkontinuität
- Eingebettete Widerstandsmessung (mit gedrucktem/ungedrucktem Knopf)
- Analyse der Stromtragfähigkeit und des Spannungsabfalls
- Prüfung der Isolierfestigkeit
- Dielektrische Widerstandsprüfung (Hypot)
- Messung des Widerstands des Thermistors (Temperatursensor)
| Parameter | Einzelheiten |
|---|---|
| Stromversorgung | Einphasen-Wechselstrom 220V / 50Hz |
| Luftversorgung | 0.6 MPa |
| Steuerungssystem | PLC + Industrie-PC |
| Barcode/QR-Code | Ein integrierter Scanner mit Rückverfolgbarkeit der Prüfdaten |
| Kontinuität und Verdrahtung | PLC I/O-Scannen mit automatischem Pass/Fail-Urteil |
| Eingeborene Widerstandskraft | Bereich: 1-5000 Ω, Genauigkeit: ±1% |
| CC- und PE-Widerstand | Unterstützt 16A/32A/63A Wechselstromstecker; Genauigkeit: 1-2% |
| Thermistorprüfung | Bereich: 100-50.000 Ω, Genauigkeit: ±2% |
| Spannungsabfallprüfung | Einstellbarer Dreiphasentransformator: 0-380V, Last 0-35A |
| Widerstand gegen Isolierung | Prüfspannung: DC 100-1000V einstellbar; untere Grenze: 1MΩ-1GΩ |
| Dielektrische Festigkeit | Wechselstrom 0-5kV / Gleichstrom 0-6kV; Überwachung von Leckströmen |
| Prüfstation | Eine einzige Station, ein Produkt pro Prüfung |
| Steckdosenhalter | EU (Fahrzeug und Sockel), GB, US-amerikanische AC-Halter |
| Sockethöhe | 750-1000 mm, ergonomische Konstruktion |
| Software | Windows 7/10 kompatibel mit Daten-Export-Funktionen |
| Abmessungen | W 900 × D 800 × H 1800 mm |
| Gewicht | Ungefähr 300 kg |
| Mobilität | mit einer Breite von mehr als 20 mm |
| MES-Konnektivität | Optional (zusätzliche Kosten) |
• Unterstützt mehrere internationale Standards (GB, EU, UL) in einem System
• Die auf QR-Codes basierende Rückverfolgbarkeit sorgt für eine vollständige Verknüpfung der Testdaten.
• Modulare Prüfparameter und Grenzeinstellungen für eine flexible Qualitätskontrolle
• Bereit für die Fabrikintegration mit MES-Systemen
