IEC 60884-1 Schraublose Klemmen Biegeprüfgerät Prüfstrom max. 100A
| Applied Standard: | IEC 60884-1 | Applied Figure: | Abbildung 14 |
| Deflection angle: | 0-360 ° | 0-360°: | 12 Richtungen |
| Deflection force: | 0.25N, 0,5N, 1,0N | Force direction: | Senkrechtes |
| Test current: | Max. 100 A | Power Supply: | Maßgeschneidert |
| High Light: | IEC 60884-1 Prüfgerät für schraublose Klemmen,Biegeprüfgerät 100A,Schalterlebensdauer-Prüfstromausrüstung |
||

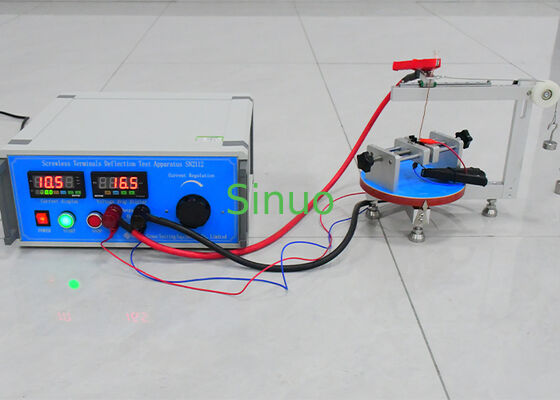

Das Biegeprüfgerät für schraubenlose Klemmen ist ein hochpräzises Prüfgerät, das entwickelt wurde, um die Klemmzuverlässigkeit und die elektrische Kontaktleistung von schraubenlosen Klemmen unter mechanischer Belastung zu überprüfen.
Konform mit internationalen Normen, einschließlich IEC 60884-1:2022 Klausel 12.3.11 & 12.3.12 und IEC 60669-1 Klausel 12.3.11, wird dieser Prüfer häufig in der Prüfung von elektrischen Steckern und Steckdosen, Schalterprüfungen und Qualitätsinspektionslaboren eingesetzt.
Während der Installation können Leiter einer Durchbiegung ausgesetzt sein. Dieses Gerät simuliert reale Installationsbedingungen, indem es definierte Kräfte und Winkel anwendet, um sicherzustellen, dass der Leiter sicher geklemmt bleibt und gleichzeitig eine stabile elektrische Leistung beibehält.
- Volle Konformität mit IEC-Normen: Entwickelt nach den Anforderungen von IEC 60884-1 und IEC 60669-1
- Hohe Strombelastbarkeit (bis zu 100A): Genaue Simulation realer Arbeitsbedingungen für zuverlässige Testergebnisse
- Mehrdimensionale Biegeprüfung: 12 Richtungen mit präziser Winkelsteuerung (30° Intervalle)
- Einstellbare Biegekraft: Unterstützt mehrere Kraftstufen (0,25N / 0,5N / 1,0N)
- Spannungsabfallmessung: Effektive Bewertung der Kontaktleistung und Klemmstabilität
- Benutzerfreundliche Bedienung: Einfache Einrichtung mit normkonformem Vorrichtungsdesign
| Parametername | Spezifikation |
|---|---|
| Stromversorgung | Angepasst an lokale Strombedingungen |
| Nennstromversorgung | AC 220V ±10%, 60Hz |
| Biege winkel | 0° - 360° |
| Biegerichtung | 12 Richtungen (30° ±3° Intervalle) |
| Biegekraft | 0,25N / 0,5N / 1,0N |
| Kraftanwendung | Senkrecht zum nicht durchgebogenen Leiter |
| Prüfstrom | Max. 100A |
• Herstellung von elektrischen Steckern und Steckdosen
• Produktion von Schaltern und Zubehör
• Prüflabore und Zertifizierungsstellen
• Qualitätsinspektions- und F&E-Abteilungen
