| MOQ: | 1 |
| Preis: | Verhandlungsfähig |
| Standardverpackung: | Sperrholzkiste |
| Lieferfrist: | 30 Tage |
| Zahlungs-Methode: | T/T |
| Lieferkapazität: | 10 Sätze pro Monat |
Mit der Prüfausrüstung wird überprüft, ob ein Stecker oder eine Fahrzeugsteckdose ausreichend widerstandsfähig gegen Beschädigungen durch Überfahren durch ein Fahrzeug ist, es sei denn, sie sind mit einem Kabelführungssystem ausgestattet, das verhindert, dass das Zubehörteil auf dem Boden liegenbleibt.
IEC 62196-1:2022 Abschnitt 33:Zubehörteile, die mit Kabeln der Mindestgröße eines vom Hersteller empfohlenen Typs verkabelt sind, müssen in jeder normalen Ruheposition auf einem Betonboden platziert werden. Eine Quetschkraft von (5000 ± 250) N oder (11000 ± 550) N muss durch einen herkömmlichen Autoreifen, P225/75R15 oder einen gleichwertigen Reifen, der für die Last geeignet ist, auf eine Stahlfelge montiert und auf einen Druck von (2,2 ± 0,1) bar aufgepumpt werden. Das Rad ist mit einer Geschwindigkeit von (8±2) km/h über den Fahrzeugstecker bzw. -stecker zu rollen. Das Zubehör muss in einer natürlichen Ruheposition ausgerichtet werden, bevor die Kraft für jede Probe in eine andere Richtung ausgeübt wird. Das zu prüfende Zubehörteil muss in einer festen Position gehalten oder blockiert werden, damit es sich während der Anwendung der ausgeübten Kraft nicht wesentlich bewegt. In keinem Fall darf die Kraft auf die vorstehenden Stifte ausgeübt werden.
UL 2594:2016 Abschnitt 58:Zubehörteile, die mit Kabeln der Mindestgröße eines vom Hersteller empfohlenen Typs verkabelt sind, müssen in jeder normalen Ruheposition auf einem Betonboden platziert werden. Eine Quetschkraft von 4893 N (1100 lbf) muss durch einen herkömmlichen Autoreifen, P225/75R15 oder einen gleichwertigen Reifen, der für die Last geeignet ist, auf eine Stahlfelge montiert und auf einen Druck von 218 ± 13 kPa (32 ± 2 psi) aufgepumpt werden. Das Rad muss mit einer Geschwindigkeit von 8 ± 2 km/h (5 ± 1,25 mph) über den Fahrzeugstecker gerollt werden. Das Zubehör muss in einer natürlichen Ruheposition ausgerichtet werden, bevor die Kraft für jede Probe in eine andere Richtung ausgeübt wird. Das zu prüfende Zubehörteil muss in einer festen Position gehalten oder blockiert werden, damit es sich während der Anwendung der ausgeübten Kraft nicht wesentlich bewegt. In keinem Fall darf die Kraft auf die vorstehenden Stifte ausgeübt werden.

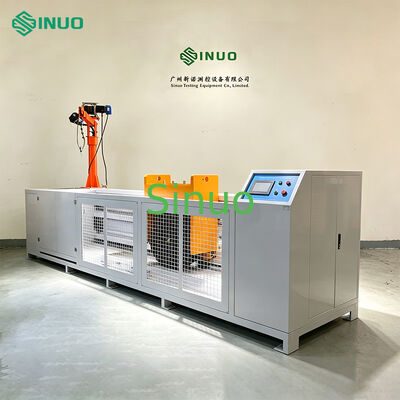

Dieses komplette Prüfgerät verfügt über ein Schutzgehäuse aus kaltgewalzten Stahlplatten mit einer teflonbeschichteten Außenseite. Sein Sockel ist mit simulierten Zementbodenplatten ausgestattet. Die eingebaute Rolleinheit bildet die freie Auf- und Ab-Gleitbewegung von Fahrzeugreifen beim Überfahren von Gegenständen nach, während die Ladesäulenverbinder dem entsprechenden Lastdruck standhalten. Eine spezielle Antriebseinheit treibt den Rollmechanismus an, um hin- und hergehende Rollbewegungen auszuführen. Kernstrukturteile sind aus Edelstahl und einer Aluminiumlegierung gefertigt und ermöglichen standardisierte Reifenabrolltests an Testmustern unter tatsächlichen Betriebsbedingungen.
| Parameter | Spezifikation |
|---|---|
| Teststation | Einzelstation |
| Elektrische Steuermethode | Intelligente integrierte SPS-Steuerung, 7-Zoll-Farb-Mensch-Maschine-Touch-Schnittstellenbedienung |
| Betriebsmodus | Programmgesteuerter Betrieb oder manuell, umschaltbar |
| Fahren Sie über das Stromnetz | Beschleunigung und Verzögerung durch Motor plus Schneckengetriebe |
| Überfahren Sie den Hub | 0 ~ 2,0 m |
| Tragen von Lasten | A. Brechkraft (5000 ± 250) N B. Brechkraft (11000 ± 550) N C. Brechkraft 4893 N (1100 lbf) |
| Fahren Sie mit überhöhter Geschwindigkeit | (8±2)km/h, Geschwindigkeit motorisch einstellbar |
| Überfahrmethode | Es wird von einem Linearmotormodul angetrieben, um die Vorwärts- und Rückwärtsbewegung rollender Reifen zu simulieren. Dies simuliert den Schaden, der durch versehentliches Zerquetschen des Ladedüsenkopfes der Ladesäule beim Vorwärts- oder Rückwärtsfahren des Autos in der Realität entsteht. |
| Einstellung der Rollkraft | Mithilfe von Gewichten ist der Kraftbereich von 4890 bis 11000 N einstellbar, und die Gewichte werden mit einem Auslegerkran be- und entladen. |
| Über Reifen fahren | 1. Ausgestattet mit einem P225/75 R15-Reifen und einer passenden Radnabe, einem Satz Reifenfüllgeräte (Luftfüllschnittstelle und Luftdruckmesser) 2. Ausgestattet mit 11000N Tragreifen und passender Radnabe. |
| Überfahren Sie den Reifendruck | (220±10) kPa oder (218±13)kPa |
| Tragende Grundplatte | Grundplatte mit Zement-/Betonboden, bestückbar mit Befestigungsklammern. |
| Anzeige der Zeitzählung | Die Designparameter für Touchscreens können innerhalb der Standardanforderungen eingestellt werden. |
| Verzögerungsmethode | Unser Unternehmen hat einen Bremsmechanismus entwickelt, um harte Kollisionen zu verhindern. |
|
|
