IEC60238 Kl. 16.4 Abbildung 6: Vorrichtung zur Prüfung des mechanischen Festigkeitsdrehmoments von Lampenfassungen

MOQ: 1
Preis: Customized
Standardverpackung: Sperrholzkiste
Lieferfrist: 15 Tage
Zahlungs-Methode: T/T
Lieferkapazität: 50 Sätze pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Sinuo
Zertifizierung
Calibration Certificate (Cost Additional)
Modellnummer
andere Erzeugnisse
Angewandter Standard:
IEC 60238: 2016
Angewandte Klausel:
Ziffer 16.2 und 16.4
Lampenfassungslehre:
E14a x1; E27a x1; E40a x1
Gewicht:
4Nx1; 6Nx1; 14Nx1; 16Nx1; 40Nx1;
Garantie:
1 Jahr
Marke:
Sinuo
Hervorheben:

IEC60238 Drehmomentprüfgerät

,

Prüfgerät für die Prüfung der mechanischen Festigkeit und des Drehmoments von Leuchtenhaltern

,

Abbildung 6 Prüfgerät für die Stärke und das Drehmoment

Beschreibung des Produkts
IEC 60238 Cl. 16.4 Abbildung 6 Prüfgerät für die Prüfung der mechanischen Festigkeit und des Drehmoments von Leuchtenhaltern

Entwickelt nach IEC 60238:2016+A1:2017+A2:2020 Abschnitt 16.2, 16.4 und Abbildung 6 überprüft diese Drehmomentprüfvorrichtung die mechanische Leistung und die Lebensdauer der Leuchthalter.

IEC 60238 Torque Test Apparatus diagram showing equipment setup and components
Prüfverfahren
  1. Auswechselung des Lampenhalters:Wählen Sie das passende Messgerät anhand des Leuchttypes, lösen Sie die Befestigungsschrauben auf dem Gerät, entfernen Sie das vorhandene Messgerät für den Leuchtturm und installieren Sie das neue für die Prüfung.
  2. Sicherung der Prüfprobe:Montieren Sie die Lampenstütze auf die spezielle Leuchte, lösen Sie die Schrauben und stellen Sie die vertikale Position so ein, dass die Lampenhaltermessung mit der Mitte der Lampenstütze ausgerichtet ist.die Schrauben anziehen, um die Befestigung an Ort und Stelle zu sperren.
  3. Durchführung des Tests:Wickeln Sie das Stahldrahtseil um die Drehmomentscheibe. Wenn der Lampenhalter in Uhrzeigersinn auf die Lampenbasis montiert ist, wickeln Sie das Seil im Uhrzeigersinn; andernfalls wickeln Sie es im gegen den Uhrzeigersinn.Anbringen der angegebenen Gewichte und Anwendung des Drehmoments kontinuierlich für 1 Minute.
Standarddrehmomentwerte
  • 0.3 Nm für Leuchthalter E5
  • 0.3 Nm für Leuchthalter E10
  • 0.5 Nm für Leuchtenhalter für Kerzen E14 mit Gewindeanbau
  • 1.2 Nm für Leuchtenhalter für Kerzen E14 mit Außenschalenverschluss
  • 1.2 Nm für andere E14-Leuchthalter
  • 2 Nm für Lampenhalter E27
  • 4 Nm für Leuchthalter E40
Gewichtskonfiguration
Spezifikation Drehmoment Gewichtskonfiguration
E5 0.3 Nm 6N
E10 0.3 Nm 6N
E14 (Gehinderte Befestigung) 0.5 Nm 6N+4N
E14 (Festung der Außenhülle) 1.2 Nm 6N+4N+14N
E14 (andere) 1.2 Nm 6N+4N+14N
E27 2 Nm 6N+4N+14N+16N
E40 4 Nm 6N+4N+14N+16N+40N

Die Prüfung wird in zwei getrennten Tests durchgeführt: erstens wird die Probe an der Außenhülle festgeklemmt; zweitens wird sie anhand des auf dem Lampenhalter angeordneten Gießens, der Kuppel oder der Rückplatte befestigt.

Nach Abschluss der Prüfung darf die Probe keine Beschädigungen oder Mängel aufweisen, die ihren normalen Betrieb beeinträchtigen könnten.

Bilder der Ausrüstung

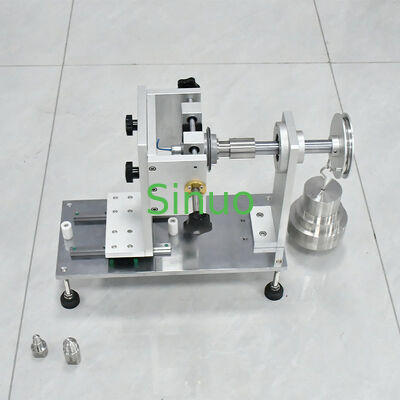

Torque test apparatus setup showing lamp holder gauge and clamping mechanism
Close-up view of torque disc and weight application system
Standardkonfiguration
  • Gewicht:4N Hakengewicht x1, 6N Durchlochgewicht x1, 14N Durchlochgewicht x1, 16N Durchlochgewicht x1, 40N Durchlochgewicht x1
  • Leuchthaltermessung:E14a x1; E27a x1; E40a x1
  • Gewichte:4Nx1, 6Nx1, 14Nx1, 16Nx1, 40Nx1
Wichtige Hinweise
  • Diese Vorrichtung darf keinen Aufprall ausgesetzt sein, insbesondere nicht auf den Messbereich
  • Nach Gebrauch schützendes Öl auf das Messgerät auftragen, um Rost zu vermeiden
  • Alle Gewichte nach Abschluss der Prüfungen entfernen
  • Erforderliche Umweltbedingungen: Temperatur 5-35°C, Luftfeuchtigkeit 45-75%
