Modularer Lithiumbatterie-Helium-Massenspektrometer-Lecksucher

MOQ: 1
Preis: Customized
Standardverpackung: Sperrholzkiste
Lieferfrist: 30 Tage
Zahlungs-Methode: T/T
Lieferkapazität: 20 Sätze pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Sinuo
Zertifizierung
Calibration Certificate (Cost Additional)
Modellnummer
SN-ANHMS-1000
Funktionale Konfiguration:
Vakuum-/Saugpistolenmodus/doppeltes Prüfgas
Nachweisbare Gase:
Helium-4; Helium-3; Wasserstoff
1500 Hz Vakuum-Mini. Leck:
1,0E-12 Pa.m3/s
1000 Hz Vakuum-Mini. Leck:
5,0E-13 Pa.m3/s
Kalibrierungsmodus:
Interne/externe/dynamische Kalibrierung
Kalibrierungsleck:
Mikrokanaltyp, 2,0 × 10⁻⁸ Pa·m³/s
Startzeit:
≤ 3 Minuten
Ansprechzeit:
≤ 1 s
Beschreibung des Produkts
Modularer Lithiumbatterie-Helium-Massenspektrometer-Lecksucher

Bei diesem Gerät handelt es sich um den modularen Helium-Massenspektrometer-Lecksucher der ersten Generation der ANHMS-1000-Serie. Es ist sowohl mit Vakuum- als auch mit Saugpistolen-Testmethoden kompatibel. Seine kompakte Größe ermöglicht eine einfache Integration in automatisierte Helium-Testgeräte für Lithium-Batteriezellen.

Durch die Überwachung des Heliumgehalts am Standort des Einlassmoduls in Echtzeit kann die Heliumleckrate von Lithiumbatteriezellen quantitativ gemessen werden. Es kann schnell unqualifizierte und verdächtige Zellen aussortieren, deren Leckagerate den eingestellten Wert aufgrund von Gehäuseschweißfehlern, Einspritzlochschweißfehlern und Materialfehlern überschreitet.

Der Helium-Massenspektrometer-Lecksucher der ANHMS-1000-Serie wird häufig für Primär-Helium-Tests, Sekundär-Helium-Tests und Luftdichtheitstests von Batteriepaketen während der Zellproduktion eingesetzt. Dadurch kann sichergestellt werden, dass die Schweißqualität des Gehäuses und der Dichtungsstifte sowie die gesamte Dichtungsleistung des PACKs und des Moduls den Produktionsanforderungen entsprechen.

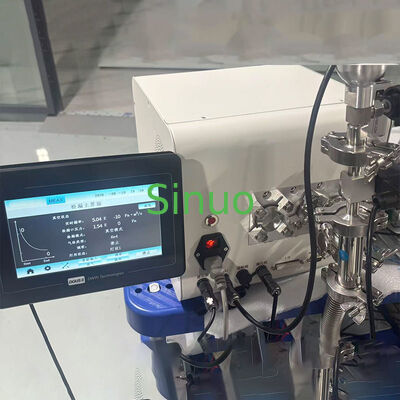

ANHMS-1000 Helium Mass Spectrometer Leak Detector front view ANHMS-1000 Helium Mass Spectrometer Leak Detector side view
Produktmerkmale
  • Hohe Leckerkennungsgenauigkeit: Die minimal erkennbare Leckrate erreicht im Vakuummodus 5,0E-10Pa.m³/s
  • Hohe Reaktionsgeschwindigkeit: Die Reaktionszeit auf Leckagen beträgt weniger als 1 Sekunde und die Leckagespitze kann innerhalb von 5 Sekunden gemessen werden
  • Hohe Stabilität: Yttrium-Iridium-Oxid-Draht, automatische Umschaltung im Fehlerfall; Das Zweikanal-Design gewährleistet einen kontinuierlichen und stabilen Betrieb
  • Datenspeicherung: Speichert Testdaten und Wellenformen lokal und unterstützt den Export auf ein USB-Flash-Laufwerk
  • Benutzerfreundlichkeit: Kompakte Größe, umfangreiche Schnittstellen und einfache Bedienung, geeignet für automatisierte Lithiumbatterie-Helium-Detektionsgeräte
ANHMS-1000 product features diagram
Technische Spezifikationen
Parameter Spezifikation
Produktmodell SN-ANHMS-1000
Funktionale Konfiguration Vakuummodus, Saugpistolenmodus, Dual-Tracer-Gas
Stromversorgung Wechselstrom 220 V ± 10 %, 50 Hz
Aktueller Verbrauch < 2A
Sicherung 10A*2 (Durchmesser 5*20mm)
Einlassflansch 2*DN16 KF+1*DN25 KF
Abmessungen 308*283*319 (B*H*T, mm)
Nachweisbare Gase He4, He3, H2
Minimale nachweisbare Leckrate (He4) Pistolensaugmodus: ≤ 5,0E-8 Pa.m³/s
Vakuummodus: 1,0E-12 Pa.m³/s (1500 Hz)
5,0E-13 Pa.m³/s (1000 Hz)
Kalibrierungsmodus Interne Kalibrierung, externe Kalibrierung, externe dynamische Kalibrierung
Kalibrierungsleck Mikrokanaltyp, 2,0 * 10⁻⁸ Pa·m³/s
Startzeit ≤ 3min
Ansprechzeit ≤ 1s
Geschwindigkeit der Backup-Pumpe > 1,0 L/s, Endvakuum < 10 Pa
Geschwindigkeit der Molekularpumpe He4, 2,5 l/s (Split Flow 80)
Maximal zulässiger Druck 200~1800 Pa
Maßeinheit Pa.m³/s, mbar.L/s, Torr.L/s, PPm
Sprache Chinesisch/Englisch/Deutsch
Bildschirm anzeigen LCD, 4,3-Zoll-Farbdisplay, Touchscreen
Kommunikationsschnittstelle RS232, I/O, Analogeingang
ANHMS-1000 technical specifications diagram
