IEC 60947-1 Leistungsschalter Auslöseumfassende Testausrüstung

Grundlegende Eigenschaften
Herkunftsort: China
Markenname: Sinuo
Zertifizierung: Calibration Certificate (Cost Additional)
Modellnummer: SN2501
Handelsimmobilien
Mindestbestellmenge: 1
Preis: Customized
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram
Lieferfähigkeit: 10 pro Monat festgelegt
Stichworte

emc-Prüfsysteme

elektromagnetische Prüfungsdienstleistungen

emc-Testlaboratorium
Spezifikationen
Applied Standard: IEC 60947-1 und IEC 60898-1 Tripping Test Content: Verzögerung, Sofortauslösetest
Output AC Current: 3 bis 350 A Current Accuracy: 0,5 Niveau
Output AC Voltage: 0 bis 5 V Voltage Accuracy: 0,5 Niveau
High Light:

emc-Prüfsysteme

,

emc-Testlaboratorium
Beschreibung des Produkts



IEC 60947-1 Umfassende Prüfgeräte zur Auslösung von Leistungsschaltern





Standards und Klauseln:



IEC 60947-1 Niederspannungsschalter und Steuergeräte - Teil 1:Allgemeine Vorschriften

IEC 60898-1:2015 Elektrisches Zubehör - Leistungsschalter zum Schutz vor Überstrom für Haushalts- und ähnliche Anlagen - Teil 1: Leistungsschalter für den AC-Betrieb10 Tripping-Test





Produktinformationen:



Es ist dazu bestimmt, die Zeitverzögerungs-Tripping-Eigenschaften von Leistungsschaltern zu prüfen, indem 1 angewendet wird.13, 1.45, und 2,55 Mal den Nennstrom, um zu überprüfen, ob innerhalb des angegebenen Zeitrahmens ein Ausstoßen eintritt.



Es kann auch die sofortige Auslöschleistung mit einem 3- bis 20-fachen Nennstrom prüfen, um festzustellen, ob der Schalter innerhalb der erforderlichen Zeitrahmen reagiert.



Diese Ausrüstung eignet sich besonders für die Online-Vorlieferungstests von Formgehäuse-Schaltkreisbrechern (MCCBs) und Miniaturschaltkreisbrechern (MCBs).so dass es eine wesentliche Lösung für die Überprüfung der elektrischen Leistung in Schaltungsschaltern ist.

Durch die schnelle Einrichtung der Vorrichtungen, die vollautomatisierten Prüfverfahren und die intelligente Auswertung der Ergebnisse wird die Produktionseffizienz und die Qualitätskontrolle der Hersteller erheblich verbessert.





Prüfmethode:



Dieses Prüfgerät verwendet das Prinzip von niedriger Spannung und hoher Stromleistung, verwendet den internen Hochstromausgrenztransformator zum Ausgangsstrom,setzt die Stromgröße über den Touchscreen, um die konstante Stromquelle zu steuern, und die konstante Stromquelle steuert die Größe der primären Eingangsspannung des Transformators, um die Größe des Ausgangsstroms anzupassen.Die Prüfzeit wird über das Touchscreen-Display eingestellt und mit der Prüfzeit verglichen, um die Qualität des Leistungsschalters zu beurteilen.

Eintrittsleistung der Ausrüstung: dreiphasige 380V/50HZ/10KVA;

Prüfungseigenschaften von geformten Gehäuse-Schaltkreisbrechern: geringe unmittelbare Auslösch-Eigenschaften, verzögerte Auslösch-Eigenschaften, Temperaturanstiegsprüfung

Steuerungsmodus: PLC-Touchscreen-Steuerung





Technische Parameter:



Kammer mit konstanten Temperaturen
  • Die Kammer mit konstanten Temperaturen wird mit der Prüfmaschine kombiniert, um die Temperatur aufrechtzuerhalten: Raumtemperatur ~ 50 Grad, Temperaturlösung 0,1 Grad, Temperaturstabilität ± 1 Grad.
Verzögerungs-Trippingparameter
  • Ausgangsstrom im Wechselstrom: 3~350A;
  • Ausgangsspeicherspannung: 0~5V;
  • Ausgangsstromweg: 1 Weg, Multi-P-Schaltkontakte werden in Serie angeschlossen, um mehrere Schalter zu testen;
  • Prüfung kleiner Leistungsschalter: 3~125A
  • Ausgangsströmungswellenform: Sinuswelle (die Wellenformverzerrung der Korrekturgeräte beträgt nicht mehr als 5%, der Systemfehler nicht mehr als 3%)
  • Stromsteuerungsmodus: automatische Einstellung, Strom wird auf dem Touchscreen eingestellt;
  • Stromgenauigkeit: 0,5 Stufe;
  • Spannungsgenauigkeit: 0,5
  • Transformatorverhältnis: 400/5A;
  • Prüfzeit: 1 bis 999999 Sekunden;
  • Nach 1,13-facher Strömung steigt sie automatisch in 5 Sekunden auf 1,45-fache Strömung;
Parameter für den Test mit sofortigem Ausstoßen
  • Einrichtung: übernimmt die Endstation-Methode, sofortige eine Station; erfüllt 1-4P-Schaltkreis
  • Ausgangsstrom: Wechselstrom 100A bis 10000A;
  • Anzahl der Ausgangsstrompfade: 1 Pfad,
  • Aktuelle Genauigkeit: 5 Stufen;
  • Auflösung: 1A
  • Instantanprüfzeit ≤ 0,2 s;
  • Einstellung der oberen Grenze der Aktionszeit: 1 bis 200 ms;
  • Aktionszeit unterste Grenze: 1 bis 200 ms;
  • Prüfstation: 1 Station
  • Steuerungsmethode der Ausrüstung: PLC+Touchscreen-Steuerung
  • Zeitmessung: 1 bis 999 ms;
  • Schutzfunktion: Kurzschlussschutz, Überlastschutz, Leckenschutz;
  • Umgebungstemperatur: 0 ~ +40°C;
  • 15) Relative Luftfeuchtigkeit: (20 ~ 90) % RH;
  • Chassisgröße: Länge 100*Breite 780*Höhe 1600
Temperaturanstiegsprüfung
  • Wenn der Leistungsschalter unter normalen Arbeitsbedingungen unter den angegebenen Bedingungen geprüft wird,der Temperaturanstieg jeder Komponente darf den in Tabelle 7 angegebenen Grenzwert nicht überschreiten;
  • Der Leistungsschalter darf nicht so beschädigt sein, dass seine Funktion oder seine sichere Verwendung beeinträchtigt wird.
  • Temperaturmessung in acht Richtungen mit einer Temperaturlösung von 0,1 Grad;
  • Kabel für den Temperaturanstiegstest: 1, 1.5, 2, .5, 4, 6, 10, jede Spezifikation ist 1 Meter lang, jeweils 5 Stück;
  • Kabel für den Temperaturanstiegstest: 16, 25, 50, jede Spezifikation ist 2 Meter lang, jeweils 5 Stück;
  • Spezieller Klebstoff zur Temperaturerhöhung: 1 Flasche;
  • Auflösungswasser: 1 Flasche;
  • Messbereich von 0 bis 200 Grad;
  • Modell des Thermocouples: Typ T;
  • Mit Temperaturkurvenanzeige; mit Temperaturdaten-Einzeichnungstabelle.


Details angezeigt:

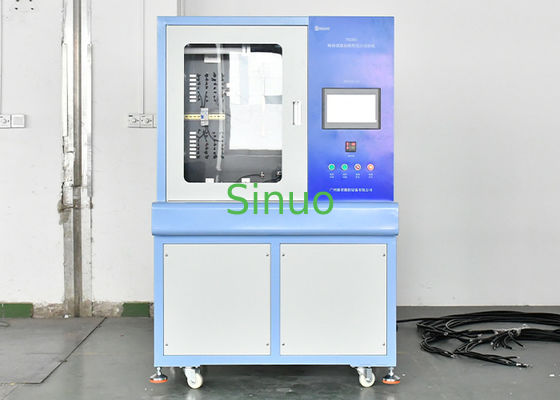

IEC 60947-1 Leistungsschalter Auslöseumfassende Testausrüstung
