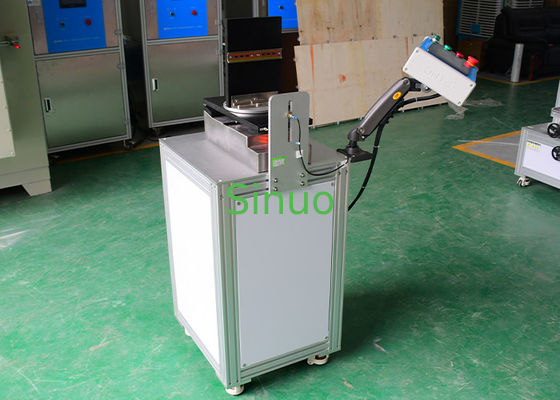

IEC60898-1 RCBO Mechanische 40mm Höhe Schocktestmaschine
| Applied Standard: | Iec 60898-1 | Load Output: | 0-999999s |
| Coil Spring: | Elastizitätskoeffizient 25 N/mm | Turntable Angle: | Kann 4-90° Drehung fest sein |
| Drop Height: | 40 mm | Test Station: | Einzigartig |
| High Light: | elektromagnetische Prüfungsdienstleistungen,emc-Testlaboratorium |
||
IEC60898-1 RCBO Mechanische 40 mm Höhenstoßprüfmaschine
Normen und Informationen:
Die Prüfgeräte entsprechen den Normvorschriften der Norm IEC 60898-1:2015 Elektrische Zubehörteile - Leistungsschalter zum Schutz vor Überstrom für Haushalts- und ähnliche Anlagen - Teil 1:Schaltungen für eine.c. Operation.
Die Prüfung erfolgt mit einem motorbetriebenen Kammmechanismus, mit dem die Montageplatte, die den Leistungsschalter hält, angehoben wird.die dann freigesetzt wird, um frei auf eine Metallstoppe zu fallen, die mit einer Spulenfedern ausgestattet ist (elastischer KoeffizientDiese Prozedur wird 50 Mal in Folge wiederholt. Die Probe wird dann mit Hilfe einer rotierenden Plattform um 90° gedreht.und das Verfahren wird in jeder der übrigen drei Ausrichtungen wiederholt, wobei insgesamt 200 Schlagzyklen durchgeführt wurden, um die mechanische Haltbarkeit vollständig zu beurteilen.
Eigenschaften:
-
PLC-basiertes intelligentes Steuerungssystem mit Touchscreen-Schnittstelle und Servomotorantrieb für einen hochpräzisen Betrieb.
-
Die Fallhöhe wird durch den exzentrischen Abstand der Kammer genau definiert, wodurch konsistente und wiederholbare Ergebnisse gewährleistet werden.
-
Verwendet eine maßgeschneiderte spiralförmige Feder von Yiheda mit einem spezifischen elastischen Koeffizienten für eine optimale Leistung.
-
Die Drehplattform unterstützt vier 90-Grad-Inkrementalrotationen und ermöglicht eine umfassende mehrseitige Aufprallprüfung von Leistungsschaltern zur Simulation realer Nutzungsszenarien.
Technische Parameter:
| Modell | SN2506 |
| Prüfstation | Einzigartig |
| Elektrische Steuerung | Intelligente integrierte Steuerung mit SPS, Berührungsschnittstelle Mensch-Maschine |
| Antriebsmodus | Motorgetriebe |
| Spulenfeder | Elastizitätskoeffizient 25N/mm |
| Basis A, Plattform B, Planken C | Hartholz, schwarz lackiert |
| Fallhöhe | 40 mm |
| Drehtablett | Kann mit 4-90°-Rotation fixiert werden |
| Gewichte | 100 g*10 Stück, 150 g*5 Stück, 200 g*5 Stück |
| Anzahl der Prüfungen | 0-999999 mal, Touchscreen vor eingestellt |
| Leistung der Last | 0-999999s, Touchscreen-Voreinstellung |
| Abmessung | 900 mm × 600 mm × 1350 mm |
| Gewicht | Ungefähr 110 Kilo |
| Stromversorgung | AC380V ± 10% 50Hz, 1kVA |
