IEC 61009-1 Leitungsschutzschalter 500mm Mechanische Schlagprüfmaschine

MOQ:	1
Preis:	Customized
Standardverpackung:	Sperrholz
Lieferfrist:	30 Tage
Zahlungs-Methode:	L/C, T/T, Western Union, MoneyGram
Lieferkapazität:	Satz 10 pro Monat

Einzelheiten Informationen

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Sinuo

Zertifizierung

Calibration Certificate (Cost Additional)

Modellnummer

SN6618

Anwendungsstandard:

IEC 61009-1

Auswirkung Massen:

150 ± 1 g ((200 g)

Halterungsgewicht:

10 ± 1 kg

Größe der Befestigungsklammer:

175*175*8 mm

Beispielstrecke:

Modell für die Anbringung von Schienen und Schienen

Schlagkopf:

R10 Polyamid, Härte HR100

Hervorheben:

Test-System Iecs 61000-4-6 BCI

Test-System EMC BCI

Testgerät 400MHz EMC

Beschreibung des Produkts

IEC 61009-1 Leistungsschalter 500mm Mechanische Schlagprüfmaschine

Systemkonfiguration:

Die Prüfausrüstung entspricht den Standardanforderungen von IEC 61009-1:2012, IEC60898-1:2015 Klausel 9.13 usw.

Sie wird für Schaltdosen, Aufputz-Installationsdosen, Schütze, geformte AC-Leistungsschalter usw. verwendet, um die Stoßfestigkeit von freiliegenden Teilen zu überprüfen, die während des normalen Gebrauchs mechanischen Stößen ausgesetzt sein können.

Prinzips: Gemäß dem Test Eha: Das Pendel, das Schlagelement wird in einer bestimmten Höhe durch ein 1-Meter-Pendel frei ausgelöst, trifft die Probe am tiefsten Punkt in vertikaler Richtung und erreicht durch die Umwandlung von potentieller Gravitationsenergie in kinetische Energie den Zweck der Schlagprüfung an der Probe.

Merkmale: Dieses Gerät, auch bekannt als Niedrigenergie-Pendelschlagprüfvorrichtung, nimmt eine standortunabhängige Struktur an und muss nicht installiert werden. Die Probenhalterung kann nach oben und unten, links, rechts sowie vorne und hinten verstellt werden. Gleichzeitig kann sie um die Achse senkrecht zur Montageplatte verstellt werden, und die Montageplatte kann sich um die vertikale Achse drehen, insgesamt wuzhou2-fach verstellbar. Der Schwingarm kann den Auslösewinkel über den Drehpunkt einstellen, um den Aufprall auf verschiedene Positionen der Vorder- und Seite der Probe zu erreichen und so die Schlagprüfanforderungen der meisten ähnlichen Produkte zu erfüllen.

Technische Parameter:

Modell	SN2507
Anwendbarer Probenbereich	Tafelmontage, Schienenmontage, Unterputz, Tafelmontage-Leistungsschalter
Schlagelementkopf	R10 Polyamid, Härte HR100
Masse des Schlagelements (äquivalente Masse)	150±1g(200g)
Qualität der Montagehalterung	10±1Kg
Montagehalterungen	Kann sich um ±90° um die Montageplatte drehen, die Montageplatte kann sich um ±90° um die vertikale Achse drehen, X-, Y-, Z-Achsen sind verstellbar
Positionsregulierung	Halterung X-100～100mm, Y-100～100mm, Z-100～100mm Hub einstellbar
Schwingpendel	Ein Stahlpendel mit einer Länge von 1000±1mm, einer Masse von 100±1g, einem Außendurchmesser von 9 mm und einer Wandstärke von 0,5 mm
Schlaghöhe	0-500mm, Skalenanzeige (entsprechende Winkelumrechnung)
Leistungsschalter-Montageplatte	1751758 Laminatplatte
Probenhalterung	Nicht geschlossene Leistungsschalter-Montagevorrichtung Tafelmontage-Leistungsschalter-Montageklemmen
Abmessung	860mm×650mm×2000mm
Gewicht	Ungefähr 140 KG

Fallhöhe:

Energie /J	0.14	0.2		(0.3)	0.35	(0.4)	0.5		0.7	1	2	5	10	20	50
Äquivalente Masse /kg	0.25	(0.2)	0.25	(0.2)	0.25	(0.2)	(0.2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Fallhöhe ±1%mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Hinweis 1, siehe Hinweis 3.2.2; Hinweis 2, die Energieeinheit dieses Teils des Joule (J) wird von der Standard-Schwerkraftbeschleunigung (g) abgeleitet, der gesamte Wert von g gerundet: 10m / s2.

Details anzeigen:

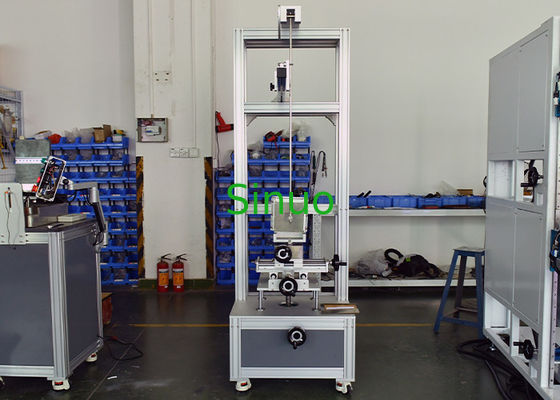

IEC 61009-1 Leitungsschutzschalter 500mm Mechanische Schlagprüfmaschine 2

IEC 61009-1 Leitungsschutzschalter 500mm Mechanische Schlagprüfmaschine 3
