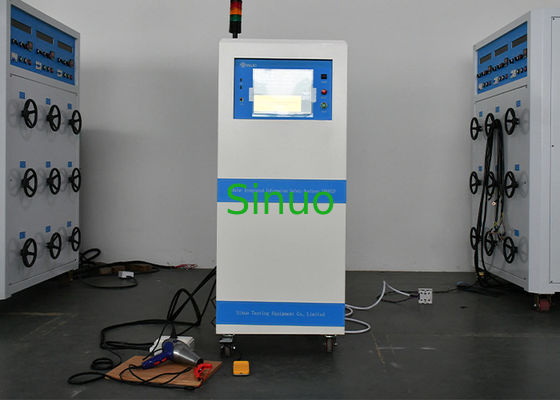

IEC 61009-1 Leitungsschutzschalter Modular Integrierter Informations-Sicherheitsanalysator

IEC 61009-1 Modularer integrierter Informationssicherheitsanalysator für Schaltkreislaufschalter

Produktreview:

Diese Geräte für die Prüfung der elektrischen Sicherheit entsprechen mehreren internationalen Normen, darunter IEC 61009-1:2012, IEC 60898-1:2015 (Klausel 9.7), u. a. Sie beinhaltet sieben wichtige Prüffunktionen: Wechselspannungswiderstand, Gleichspannungswiderstand, Isolationswiderstand, Erdungskontinuität, Leckstrom,Leistungsmessung, und Niederspannungsstartprüfung.

Als modularer Sicherheitskonformitätsanalysator der nächsten Generation verwendet das System eine hochintegrierte Architektur, die eine flexible Konfiguration der Sicherheitsprüffunktionen ermöglicht.Es unterstützt eine nahtlose Informationsverbindung und bietet Funktionen wie die Echtzeit-Datenerfassung.Dieses fortschrittliche Design macht es zu einer idealen Lösung für intelligente, vernetzte Produktionsumgebungen und IoT-basierte Fabrikinspektionssysteme.

Struktur und Merkmale:

• Moduläres Design:Anwendet eine vollständig modulare Struktur mit unabhängigen Funktionskarten. Mehrere Prüffunktionen können flexibel ausgewählt und je nach Anforderungen angepasst werden,Unterstützung der Entwicklung eines innovativen Vertriebs- und Dienstleistungssystems.

• Fähigkeit zur Parallelprüfung: Unterstützt gleichzeitige Prüfungen der Widerstandsspannung, des Isolierwiderstands und der Erdungskontinuität, wodurch die Gesamtprüfzeit erheblich verkürzt und die Effizienz verbessert wird.

• Intelligente Fehlerdiagnose:Equipped with fault self-diagnosis functionality, capable of displaying specific failure causes. Kombiniert mit modularer Architektur und Remote-Upgrade-Funktionalitätes ermöglicht eine schnelle Fehlerbehebung und Wartung.

• Remote-Upgrade der Software: Unterstützt Remote-Software-Updates, um die rechtzeitige Lösung von Anwendungsproblemen zu gewährleisten und den sich ändernden Anpassungsbedürfnissen gerecht zu werden.

• Hochgeschwindigkeitsentladung:Verwendet eine patentierte Schnellentladungstechnologie, die eine sichere Entladung der Restspannung aus dem getesteten Objekt innerhalb von 50 Millisekunden ermöglicht.

• Erweiterter Sicherheitsschutz (GFI):Eine intelligente Hochspannungsschutzfunktion mit Echtzeitüberwachung der Prüfschaltkreise.Das System schaltet automatisch den Ausgang ab, um einen elektrischen Schlag zu verhindern und die Sicherheit des Bedieners zu gewährleisten..

• Drahtlose Verbindung:Eingebettetes WiFi-Modul unterstützt die Verbindung zu drahtlosen Netzwerken oder mobilen Hotspots und ermöglicht Ferndiagnostik, Software-Upgrades und Datenübertragung für integrierte intelligente Fabrikanwendungen.

• Integrierte Stromversorgung:Besitzt eine eingebaute variable Frequenz-Stromversorgung, die in Echtzeit verstellbare Spannungs- und Frequenz-Ausgänge bereitstellt.mit Optionen für höhere Kapazitäten, die auf Anfrage verfügbar sind.

• Ermittlung von Lichtbogenfehlern:In der Lage, abnorme Bogen oder Kurzschlüsse in den Schaltkreisen des Prüfelements zu erkennen und so fehlerhafte oder gefährliche Produkte effektiv zu erkennen.

• Integration von Barcodes: Unterstützt das Scannen von Barcodes zur Einleitung von Tests, zur Gruppierung von Testobjekten und zur Verknüpfung von Barcodes mit Testdaten zur Verbesserung der Datenverfolgbarkeit und -verwaltung.

• Umfassendes Datenmanagement:Echtzeit-Datenvisualisierung durch Diagramme und Statistiken, die detaillierte Analyse und Berichterstattung erleichtern.Kompatibel mit gängigen Datenbanken und unterstützt die Integration mit MES und anderen Unternehmensinformationssystemen.

Inhalt der Prüfung:

Erdungswiderstand (GR)
Nennleistung		32A/600mΩ
Ausgangsspannungsbereich		1.0032.00A
Spannungsauflösung		0.01A
Genauigkeit der Ausgangsspannung		±(1% × Satzwert +3Wörter)
Aktuelle Schwankungen		≤ 0,4% x eingestellter Wert/min
Ausgangsspannung		3.00-8.00V Wechselstrom
Die Entschließung des		0.1V
Die Ausgangsfrequenz		50 Hz/60 Hz
Frequenzgenauigkeit		±0,1 Hz
Einstellung des oberen/unteren Widerstands		0.1 bis 600mΩ
Widerstandsbereich	0.1 bis 600mΩ	1.00 ¥10.00A
	0.1 die Rm Ω R=(6400/ eingestellter Stromwert) m ω	10.10·64.00A
Auflösung der Widerstandsmessung		0.1/1mΩ
Genauigkeit der Widerstandsmessung		± ((1% × Lesegehalt + 3 Wörter)
Spannungsmessbereich		0.00-6.40V Wechselstrom
Auflösung der Spannungsmessung		0.01V
Genauigkeit der Spannungsmessung		± ((1% × Lesegehalt + 3 Wörter)
Widerstandskompensation		0-100mΩ
Der Test der Zeit		0,0.3-999.9s
Zeitliche Auflösung		0.1s
Zeitgenauigkeit		±(0,2% × Leswert +3 Wörter)



Berührungstrom/Leckagestrom
Aufbau der Prüfsonde	Der Anschluss an die Anschlussstraße wird durch die Anschlussstraße des Anschlussstrahlsystems ersetzt.
	Kontaktstrom zur Oberfläche: PH-L, PH-PL
7 Arten von Simulationsschaltungen für den menschlichen Körper (MD) sind Standard (optional maßgeschneidertes Netzwerk für den menschlichen Körper)	- Das ist Dr. A.	Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. Die in Absatz 1 genannten Vorschriften gelten für die Verwendung von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind. Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht.
	- Das ist MD B.	UL1563
	- Das ist Dr. C.	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
	- Das ist Dr. D.	UL544P
	- Das ist Dr. E.	Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführte Methode wird in Anhang I der Verordnung (EG) Nr. 396/2005 geändert.
	- Das ist Dr. F.	Die in Absatz 1 genannten Anforderungen gelten nicht für Kraftfahrzeuge. Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
	- Das ist Dr. G.	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
Prüfstromversorgung		Polaritätsschalter: Einschalten, Ausschalten, automatisch
		Gründliche und nicht-gründliche Umwandlung: eingeschaltet, ausgeschaltet
		Übergang zwischen dem normalen Anschlusszustand und dem Nichtanschlusszustand der neutralen Leitung der Prüfstromversorgung: eingeschaltet, ausgeschaltet
Ausgangsspannung der Prüfung		Einphasen, erfordert einen externen Isolationstransformator oder eine variable Frequenz-Stromversorgung; liefert die für die Prüfung erforderliche Spannung und Frequenz.
Einstellung der oberen Prüfspannungsgrenze		0.0V~300.0V Wechselstrom
Einstellung der unteren Grenze der Prüfspannung		0.0V~300.0V Wechselstrom
Auflösung der Prüfspannung		0.1V; 45 Hz bis 65 Hz
Messbereich der Prüfspannung		0.0V~300.0V,45Hz~65Hz
Auflösung der Prüfspannung		0.1V, 45 Hz bis 65 Hz
Messgenauigkeit der Prüfspannung		20.0V~300.0V: ±(2% × Leswert + 3 Stellen)
Laststrom		20A
Überstromschutz		RMS-Strom und Reaktionszeit: 25A<3 s
		Spitzenstrom und Reaktionszeit: 70A<10 ms
Obergrenze für die Berührungsstrommessung (wirksamer Wert)		0.0mA 20 000mA
Untergrenze der Berührungstrommessung (RMS)		0.0mA 20 000mA
Berührungsstrommessresolution (RMS)		0.001mA
Berührungsstrommessfehler (RMS)	Klimatisierung	±(1% × Lesegehalt + 3 Ziffern)
	15Hz≤f≤ 100 kHz	±(1% × Lesegehalt + 3 Ziffern)
	100 kHz < f ≤ 1000 kHz	±(2% × Lesegehalt + 3 Ziffern)
Berührungstromkompensationsbereich		0.000~1.000mA; automatische Messung; kann eingeschaltet oder ausgeschaltet werden
Prüfzeit		01 ~ 999,9); 0 ist unendlich
Auflösung der Prüfzeit		0.1s
Prüfgenauigkeit		±(1% × Satzwert + 1 Wort)
Prüfmethode		AUTO (G-L, G-N); Zeit für eineinhalb Mal je



Lastleistung
Einstellungen der Leistungsobergrenze/Untergrenze		0.0 ¥ 6000 W
Leistungsmessbereich		0.0-999.9W,1000-6000W
Auflösung der Leistungsmessung		0.1W,1W
Genauigkeit der Leistungsmessung	PF> 0.9	± ((0,1% × Lesegrad + 0,1% × Bereich)
	PF≤0.9	± ((0,4% × Lesegrad + 0,1% × Bereich)
Spannungsmessbereich		0.0-300.0V
Auflösung der Spannungsmessung		0.1V
Genauigkeit der Spannungsmessung		± ((0,1% × Lesegrad + 0,1% × Bereich)
Prüfzeit		0,0.3~999.9s
Zeitauflösung		0.1s
Zeitgenauigkeit		±(0,2% ×Einstellwert + 1 Wort)



Niedrigspannungsstart
Aktuelle Obergrenze/Untergrenze	0.00-20.00A
Strommessbereich	0.000-9.999A,10.00-20.00A
Aktuelle Messlösung	0.001A/0.01A
Aktuelle Messgenauigkeit	± ((0,1% × Lesegrad + 0,1% × Bereich)
Spannungsmessbereich	0.0-300.0V
Auflösung der Spannungsmessung	0.1V
Genauigkeit der Spannungsmessung	± ((0,1% × Lesegrad + 0,1% × Bereich)
Prüfzeit	0,0.3~999.9s
Zeitauflösung	0.1s
Zeitgenauigkeit	±(0,2% ×Einstellwert + 1 Wort)



Ausstattung
Kommunikationsoberfläche	WIFI, Netzwerkanschluss, USB, RS232 (optional RS485, CAN)
Abmessungen (W × H × D), mm	550*1360 (einschließlich Rollen ohne Alarmlicht) *600
Zubehör (Standard)	Prüfbox, Prüfspange, Fußschalter, Alarmlicht, Bedienungsanleitung



Testoberfläche:
