IEC60898-1 Abschnitt 9.10 Umfassende Prüfgeräte zur Auslösung von Leistungsschaltern

IEC60898-1 Abschnitt 9.10 Umfassende Prüfgeräte zur Auslösung von Leistungsschaltern

Produktinformationen:

Diese Prüfgeräte für Leistungsschalter sind nach den technischen Anforderungen der Kunden konzipiert und hergestellt und entsprechen den nationalen Normen der IEC 60898-1 Ziffer 9.10/ GB10963.1-2005 Ziffer 9.10, GB14048.1-2006, Ziffer 7.2.1, und JB/T8979-2006, Ziffer 8.13.

Es kann die Verzögerung des Auslösens des Schaltplatzes prüfen, d. h. das 1,13-fache, das 1,45-fache und das 2,55-fache des Nennstroms anwenden, um zu prüfen, ob er innerhalb der angegebenen Zeit ausfällt.

Es kann auch die sofortigen Auslöschmerkmale des Schaltplatzes testen, d. h. 3~20 Mal den Nennstrom anwenden, um zu testen, ob er innerhalb der angegebenen Zeit ausfällt.

Es eignet sich für Online-Vorlieferungstests von geformten Fall-Schaltkreisbrechern und kleinen Schaltkreisbrechern.Es ist eine notwendige Ausrüstung für die elektrische Leistungsprüfung von Leistungsschaltern HerstellerDiese Ausrüstung hat die Funktionen der schnellen Produktinstallation, automatischen Prüfung und automatischen Urteil.

Die Ausrüstungskiste ist mit hochwertigem Aluminiumlegierstahl zusammengesetzt, die Platte ist mit Metall besprüht und die Oberfläche mit antistatischem, rost- und korrosionsschutzfähigem Material besprüht.Der obere Teil der Ausrüstung ist mit einem Panel ausgestattetDie Ausrüstung ist vernünftig konzipiert, benutzerfreundlich, einfach zu bedienen, zuverlässig in der Leistung,und schön im Aussehen.

Prüfmethode:

Dieses Prüfgerät verwendet das Prinzip von niedriger Spannung und hoher Stromleistung, verwendet den internen Hochstromausgrenztransformator zum Ausgangsstrom,setzt die Stromgröße über den Touchscreen, um die konstante Stromquelle zu steuern, und die konstante Stromquelle steuert die Größe der primären Eingangsspannung des Transformators, um die Größe des Ausgangsstroms anzupassen.Die Prüfzeit wird über das Touchscreen-Display eingestellt und mit der Prüfzeit verglichen, um die Qualität des Leistungsschalters zu beurteilen.

Eintrittsleistung der Ausrüstung: dreiphasige 380V/50HZ/10KVA;

Prüfungseigenschaften von geformten Gehäuse-Schaltkreisbrechern: geringe unmittelbare Auslösch-Eigenschaften, verzögerte Auslösch-Eigenschaften, Temperaturanstiegsprüfung

Steuerungsmodus: PLC-Touchscreen-Steuerung

Technische Parameter:

1. Kammer bei konstanten Temperaturen:

• Die Kammer mit konstanten Temperaturen wird mit der Prüfmaschine kombiniert, um die Temperatur aufrechtzuerhalten: Raumtemperatur ~ 50 Grad, Temperaturlösung 0,1 Grad, Temperaturstabilität ± 1 Grad.

2. Verzögerung auslösende Parameter:

• Ausgangsstrom im Wechselstrom: 3~350A;
• Ausgangsspeicherspannung: 0~5V;
• Ausgangsstromweg: 1 Weg, Multi-P-Schaltkontakte werden in Serie angeschlossen, um mehrere Schalter zu testen;
• Prüfung kleiner Leistungsschalter: 3~125A
• Ausgangsströmungswellenform: Sinuswelle (die Wellenformverzerrung der Korrekturgeräte beträgt nicht mehr als 5%, der Systemfehler nicht mehr als 3%)
• Stromsteuerungsmodus: automatische Einstellung, Strom wird auf dem Touchscreen eingestellt;
• Stromgenauigkeit: 0,5 Stufe;
• Spannungsgenauigkeit: 0,5
• Transformatorverhältnis: 400/5A;
• Prüfzeit: 1 bis 999999 Sekunden;
• Nach 1,13-facher Strömung steigt sie automatisch in 5 Sekunden auf 1,45-fache Strömung;

3. Parameter für den Test mit sofortigem Abstoßen:

• Einrichtung: übernimmt die Endstation-Methode, sofortige eine Station; erfüllt 1-4P-Schaltkreis
• Ausgangsstrom: Wechselstrom 100A bis 10000A;
• Anzahl der Ausgangsstrompfade: 1 Pfad,
• Aktuelle Genauigkeit: 5 Stufen;
• Auflösung: 1A
• Instantanprüfzeit ≤ 0,2 s;
• Einstellung der oberen Grenze der Aktionszeit: 1 bis 200 ms;
• Aktionszeit unterste Grenze: 1 bis 200 ms;
• Prüfstation: 1 Station
• Steuerungsmethode der Ausrüstung: PLC+Touchscreen-Steuerung
• Zeitmessung: 1 bis 999 ms;
• Schutzfunktion: Kurzschlussschutz, Überlastschutz, Leckenschutz;
• Umgebungstemperatur: 0 ~ +40°C;
• 15) Relative Luftfeuchtigkeit: (20 ~ 90) % RH;
• Chassisgröße: Länge 100*Breite 780*Höhe 1600

4. Temperaturanstiegsprüfung:

• Wenn der Leistungsschalter unter normalen Arbeitsbedingungen unter den angegebenen Bedingungen geprüft wird,der Temperaturanstieg jeder Komponente darf den in Tabelle 7 angegebenen Grenzwert nicht überschreiten;
• Der Leistungsschalter darf nicht so beschädigt sein, dass seine Funktion oder seine sichere Verwendung beeinträchtigt wird.
• Temperaturmessung in acht Richtungen mit einer Temperaturlösung von 0,1 Grad;
• Kabel für den Temperaturanstiegstest: 1, 1.5, 2, .5, 4, 6, 10, jede Spezifikation ist 1 Meter lang, jeweils 5 Stück;
• Kabel für den Temperaturanstiegstest: 16, 25, 50, jede Spezifikation ist 2 Meter lang, jeweils 5 Stück;
• Spezieller Klebstoff zur Temperaturerhöhung: 1 Flasche;
• Auflösungswasser: 1 Flasche;
• Messbereich von 0 bis 200 Grad;
• Modell des Thermocouples: Typ T;
• Mit Temperaturkurvenanzeige; mit Temperaturdaten-Einzeichnungstabelle.

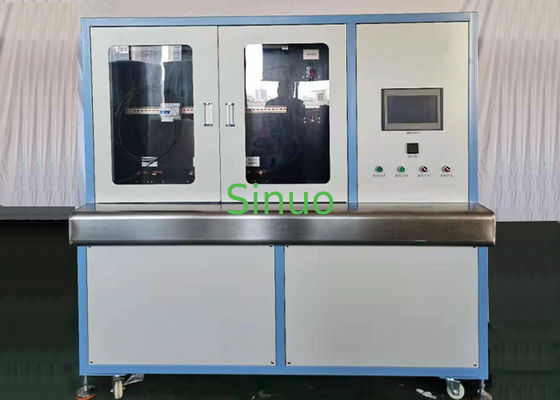

Anzeige von Proben:
