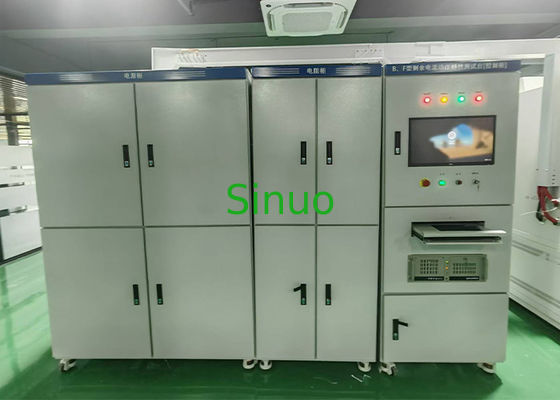

IEC 62423 System zur Prüfung des Reststroms von Schaltkreisbrechern 500A

1. Betriebsspannung: Dreiphasen-Vierdraht 380V±10%.

2. Gerätekapazität: 90KVA.

3. Ausgangsspannung: Vom Benutzer bereitgestellt.

4. AC-Typ 50Hz AC-Fehlerstrom: 2mA-10A, stufenlos einstellbar, Genauigkeitsklasse: 0,5.

20-500A, Stufenausgang, Genauigkeitsklasse: 1,5.

5. A-Typ Halbwellen-Pulsfehlerstrom: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, Genauigkeitsklasse: 2,0.

6. 150H, 400Hz, 1000Hz Fehlerstrom: 2mA-10A, Genauigkeitsklasse: 0,5.

7. Gleichstrom: 2mA-10A, Genauigkeitsklasse: 1,0.

8. Testfrequenz: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz.

9. Zusammengesetzte Welle (F-Typ) Enthält 10Hz-Anteil 3,5%, 50/60Hz-Anteil 13,8%, 1000Hz-Anteil 13,8%.

10. Zeitgenauigkeit: 5mS, Auflösung 1mS.

11. Dreiphasen-Laststrom: AC 1-125A, Widerstandssuperposition fester Ausgang.

12. Qingzhi elektrische Parameter: AC 500V/5A, Genauigkeitsklasse: 0,5.

13. Automatische Testschnittstelle:

Automatisches Bearbeiten von Testelementen und automatische Aufzeichnung von Testdaten

Testinhalt:

• AC-Typ

(1) 9.9.2, bei fehlender Last den Fehlerstrom zum Testen verwenden.

(2) 9.9.2.1: Wenn der Fehlerstrom stetig ansteigt, die Richtigkeit der Auslösung überprüfen.

(3) 9.9.2.2: Wenn der Fehlerstrom geschlossen ist, die Richtigkeit der Auslösung überprüfen.

(4) 9.9.2.3: Wenn der sinusförmige AC-Fehlerstrom plötzlich auftritt, die Richtigkeit der Auslösung überprüfen.

S-Typ: Wenn der Fehlerstrom und die Testzeit in Tabelle 2 plötzlich hinzugefügt werden, löst das Produkt nicht aus.

(5) 9.9.2.4: Wenn der Fehlerstromwert zwischen 5In und 500A plötzlich auftritt, die Richtigkeit überprüfen.

Die Stromstärken sind: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Unter Last mit Fehlerstrom testen.

Bei Nennstrom gemäß 9.9.2.2 und 9.9.2.3 testen.

(7) 9.9.5 Sonderprüfbedingungen für Fehlerstromschutzschalter, deren Betriebsfunktion von der Versorgungsspannung abhängt.

Mit dem 0,85-fachen und 1,1-fachen der Nennspannung testen.

• A-Typ

(1) 9.21.1.1 Richtige Funktion überprüfen, wenn der pulsierende Gleichfehlerstrom weiter ansteigt

(2) 9.21.1.2 Überprüfung der korrekten Funktion im Falle eines plötzlichen pulsierenden Gleichfehlerstroms

(3) 9.21.1.3 Korrekte Funktion unter Last. Mit Nennstrom gemäß 9.21.1.1 testen

(4) 9.21.1.4 Richtige Funktion überprüfen, wenn der pulsierende Gleichfehlerstrom mit einem glatten Gleichstrom von 0,006A überlagert wird

• F-Typ

(1) 9.1.2 Richtige Funktion überprüfen, wenn der kombinierte Fehlerstrom stetig ansteigt.

(2) 9.1.3 Richtige Funktion überprüfen, wenn der kombinierte Fehlerstrom plötzlich angelegt wird. Die Abschaltzeit des Fehlerstromschutzschalters überprüfen, der Teststrom wird auf 1,4In x 5In kalibriert.

(3) 9.1.4 Richtige Funktion eines vierpoligen F-Typ-Fehlerstromschutzschalters überprüfen, wenn ein Fehlerstrom auftritt, wenn nur zwei Pole mit Strom versorgt werden.

Das vierpolige Produkt gemäß 9.1.2 testen, aber nur den Neutralleiter und eine der Leitungen testen.

(4) 9.1.6 Leistung unter Einschaltfehlerstrom überprüfen. Einen Impuls mit einem Spitzenstrom von 10Ind anlegen, 3 Mal in Vorwärtsrichtung und 3 Mal in Rückwärtsrichtung messen, und das Produkt löst nicht aus.

(5) 9.1.7 Richtigkeit überprüfen, wenn ein pulsierender Gleichfehlerstrom mit einem glatten Strom von 10mA überlagert wird. Einen glatten Gleichfehlerstrom von 10mA auf den AC-Fehlerstrom bei Nennfrequenz überlagern.

• B-Typ

(1) 9.2.1.2 Überprüfung der Richtigkeit für sinusförmige AC-Fehlerströme von 1000 Hz und darunter

a. Langsames Erhöhen von 0,2In auf den in Tabelle 2 angegebenen Fehlerstromauslösewert innerhalb von 30 Sekunden.

b. Den Abschaltstrom überprüfen. Wenn der in Tabelle 2 angegebene Strom plötzlich auftritt, die Auslösezeit des Produkts testen.

Allgemeiner Fehlerstromschutzschalter: T＜0,3s S-Typ-Fehlerstromschutzschalter: 0,13s ≤ T ＜0,5s

(2) 9.2.1.3 Überprüfung der korrekten Funktion, wenn der AC-Fehlerstrom mit dem glatten DC-Fehlerstrom überlagert wird.

Das 0,4-fache des Nennfehlerbetriebsstroms auf den AC-Fehlerstrom (AC-Typ) bei Nennfrequenz überlagern.

Gleichstrom-Fehlerstrom oder 10mA glatter Gleichstrom (je nachdem, welcher Wert größer ist).

(3) 9.2.1.4 Korrekte Funktion, wenn der pulsierende Gleichfehlerstrom mit dem glatten Gleichfehlerstrom überlagert wird

Ein glatter Gleichfehlerstrom von 0,4-fachem des Nennfehlerbetriebsstroms oder ein glatter Gleichfehlerstrom von 10mA (der größere der beiden) wird auf den AC-Fehlerstrom der Nennfrequenz (Typ A, 0° Winkel) überlagert.

(4) 9.2.1.5 Richtige Funktion überprüfen, wenn ein Gleichfehlerstrom durch eine Zweiphasen-Gleichrichterschaltung erzeugt wird

a. Den Strom langsam von 0,2In auf 2In erhöhen, um den Auslösestrom des Produkts zu testen.

b. Gemäß dem in Tabelle 1 angegebenen Stromwert plötzlich Fehlerstrom hinzufügen und die Auslösezeit des Produkts testen.

(5) 9.2.1.6 Überprüfung der korrekten Funktion, wenn ein Gleichfehlerstrom in einer Gleichrichterschaltung einer Dreiphasen-Stromversorgung erzeugt wird

a. Den Strom langsam von 0,2In auf 2In erhöhen, um den Auslösestrom des Produkts zu testen.

b. Gemäß dem in Tabelle 1 angegebenen Stromwert plötzlich den Fehlerstrom erhöhen und die Auslösezeit des Produkts testen.

(6) 9.2.1.7.1 Richtige Funktion ohne Last überprüfen, wenn der glatte Gleichfehlerstrom vorliegt

a. Langsames Erhöhen von 0,2In auf 2In, um den Auslösestrom des Produkts zu testen.

b. Plötzliches Erhöhen des Fehlerstroms gemäß dem in Tabelle 1 angegebenen Stromwert, um die Auslösezeit des Produkts zu testen.

(7) 9.2.1.7.2 Unter Last die korrekte Funktion mit glattem Gleichfehlerstrom überprüfen.

Den Auslösestrom des Produkts testen, indem der Strom langsam von 0,2In auf 2In erhöht wird.

(8) 9.2.3 Richtige Funktion von drei- und vierpoligen B-Typ-Fehlerstromschutzschaltern überprüfen, wenn nur zwei Pole versorgt werden.

Den Test gemäß 9.2.1.2 und 9.2.1.7.1 durchführen und nur Neutralleiter und Phase (eine Phase) mit Strom versorgen.

(9) 9.2.4 Nach dem Test überprüfen, ob der Fehlerstromschutzschalter

durch einen Teststrom von 2,5In glattem Gleichstrom ausgelöst wird.
