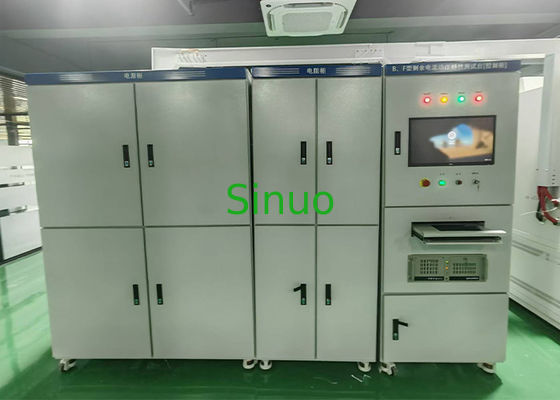

IEC 60898-1 Leistungsschalter 500A Reststromprüfsystem

1Betriebsstromversorgung: dreiphasige Vierdrahtversorgung 380 V ± 10%.

2Ausrüstungskapazität: 90 KVA.

3Ausgangsspannung: vom Benutzer bereitgestellt.

4. Wechselstrom 50 Hz Wechselstrom Reststrom: 2mA-10A, kontinuierlich einstellbar, Genauigkeitsgrad: 0,5 Grad.

20-500A, Schrittleistung, Genauigkeitsstufe: 1,5 Stufe.

5. A-ype Halbwellen-Pulsierende Reststrom: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, Genauigkeitsgrad: 2,0 Grad.

6. 150H, 400Hz, 1000Hz Reststrom: 2mA-10A, Genauigkeitsgrad: 0,5 Grad.

7Gleichstrom: 2mA-10A, Genauigkeitsstufe: 1,0

8Testfrequenz: 50/60 Hz, 150 Hz, 400 Hz, 700 Hz, 1000 Hz.

9. Zusammengesetzte Welle (F-Typ) enthält 10Hz-Inhalt 3,5%, 50/60Hz-Inhalt 13,8%, 1000Hz, Inhalt 13,8%.

10Zeitgenauigkeit: 5 ms, Auflösung 1 ms.

11. Dreiphasige Lastströmung: AC 1-125A, Festleistung in Widerstandsüberlagerung.

12. Qingzhi elektrische Parameter: AC 500V/5A, Genauigkeitsgrad: 0,5 Grad.

13. Automatische Prüfoberfläche:

Automatische Bearbeitung der Prüfpunkte und automatische Erfassung der Prüfdaten

Inhalt der Prüfung:

• AC-Typ

(1) 9.9.2, wenn keine Last vorhanden ist, wird der Reststrom zur Prüfung verwendet.

(2) 9.9.2.1: Wenn der Reststrom stetig ansteigt, wird die Richtigkeit der Aktion überprüft.

(3) 9.9.2.2: Wenn der Reststrom geschlossen ist, wird die Richtigkeit der Aktion überprüft.

(4) 9.9.2.3: Wenn plötzlich der restliche sinusförmige Wechselstrom erscheint, wird die Richtigkeit der Aktion überprüft.

S-Typ: Wenn der Reststrom und die Prüfzeit in Tabelle 2 plötzlich hinzugefügt werden, tritt das Produkt nicht ab.

(5) 9.9.2.4: Wenn plötzlich der Reststromwert zwischen 5In und 500A erscheint, überprüfen Sie die Richtigkeit.

Die aktuellen Klassen sind: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Bei Belastung mit Reststrom geprüft.

Bei Leistung unter Nennstrom nach 9.9.2.2 und 9.9.2.3.

(7) 9.9.5 Besondere Prüfbedingungen für RCD, deren Betriebsfunktion mit der Stromversorgungsspannung zusammenhängt.

Prüfung mit 0,85- und 1,1-facher Nennspannung.

• Eine Art

(1) 9.21.1.1 Der ordnungsgemäße Betrieb wird überprüft, wenn der pulsierende Gleichstrom weiter steigt.

(2) 9.21.1.2 Überprüfung des ordnungsgemäßen Betriebs bei plötzlichem pulsierendem Gleichstrom

(3) 9.21.1.3 Richtiger Betrieb unter Last. Bei Nennstrom nach 9.21.1.1

(4) 9.21.1.4 Der korrekte Betrieb wird überprüft, wenn ein pulsierender Gleichstrom auf einem glatten Gleichstrom von 0,006A überlagert wird.

• Typ F

(1) 9.1.2 Der ordnungsgemäße Betrieb wird überprüft, wenn der kombinierte Reststrom stetig ansteigt.

(2) 9.1.3 Bei plötzlichem Einsatz des kombinierten Reststroms ist der korrekte Betrieb zu überprüfen; die Bruchzeit des RCD ist zu überprüfen; der Prüfstrom ist auf 1,4 In x 5 In kalibriert.

(3) 9.1.4 Der ordnungsgemäße Betrieb eines RCD des Vierpol-F-Typs wird überprüft, wenn ein Reststrom auftritt, wenn nur zwei Pole angetrieben werden.

Das Vierpolarprodukt nach Nummer 9 prüfen.1.2, aber nur den neutralen Leiter und eine der Leitungen testen.

(4) 9.1.6 Die Leistung bei Einbrüche mit Reststrom wird überprüft; ein Puls mit einem Spitzenstrom von 10 Ind wird angewendet, 3 Mal in Richtung Vorwärts und 3 Mal in Richtung Rückwärts gemessen.und das Produkt nicht abfällt.

(5) 9.1.7 Überprüfen Sie die Richtigkeit, wenn ein pulsierender Gleichstrom mit einem glatten Strom von 10 mA überlagert wird. Überlagern Sie einen glatten Gleichstrom mit einem Gleichstrom mit einer Nennfrequenz auf den Wechselstrom.

• Typ B

(1) 9.2.1.2 Überprüfung der Richtigkeit für sinusförmige Wechselstromrückstände von 1000 Hz und weniger

a. Vergrößern Sie langsam den in Tabelle 2 angegebenen Reststrom von 0,2 In bis zum in Tabelle 2 angegebenen Reststromwert innerhalb von 30 Sekunden.

b. Überprüfen Sie den Bruchstrom; tritt der in Tabelle 2 angegebene Strom plötzlich auf, so prüfen Sie die Ausfallzeit des Produkts.

Allgemeine RCD: T<0,3 s S-Typ RCD: 0,13 s ≤ T <0,5 s

(2) 9.2.1.3 Überprüfung des ordnungsgemäßen Betriebs bei Überlagerung von Wechselstrom auf glatten Gleichstrom.

Das 0,4-fache des Nennbetriebsresidualstroms auf den Wechselstromresidualstrom (Wechselstromtyp) bei Nennfrequenz überlagern.

glatter Gleichstrom-Rückstandsstrom oder glatter Gleichstrom-Rückstandsstrom von 10 mA (je nachdem, welcher Wert größer ist).

(3) 9.2.1.4 Richtiger Betrieb, wenn ein pulsierender Gleichstromrückstand auf einen glatten Gleichstromrückstand überlagert wird

Ein glatter Gleichstromminderstrom von 0.4 mal der Nennbetriebsrückstandsstrom oder ein glatter Gleichstromrückstandsstrom von 10 mA (der größere der beiden) wird auf den Wechselstromrückstandsstrom der Nennfrequenz (Typ A) überlagert, 0° Winkel).

(4) 9.2.1.5 Der ordnungsgemäße Betrieb wird überprüft, wenn ein Gleichstromresidualstrom durch einen Zweiphasen-Gleichrichterkreis erzeugt wird.

a. Vergrößern Sie den Strom langsam von 0,2 In auf 2 In, um den Auslösstrom des Produkts zu testen.

b. Nach dem in Tabelle 1 angegebenen Stromwert wird plötzlich Leckstrom hinzugefügt und die Ausfallzeit des Produkts getestet.

(5) 9.2.1.6 Überprüfung des ordnungsgemäßen Betriebs bei Erzeugung eines Gleichstromrückstands in einem Gleichrichterkreis einer dreiphasigen Stromversorgung

a. Vergrößern Sie den Strom langsam von 0,2 In auf 2 In, um den Auslösstrom des Produkts zu testen.

b. Nach dem in Tabelle 1 angegebenen Stromwert wird der Leckstrom plötzlich erhöht und die Ausfallzeit des Produkts getestet.

(6) 9.2.1.7.1 Bei der Glättung des Gleichstromrückstands ist der ordnungsgemäße Betrieb ohne Last zu überprüfen.

a. Vergrößern Sie den Strom langsam von 0,2 In auf 2 In, um den Auslösstrom des Produkts zu testen.

b. Plötzliche Erhöhung des Leckstroms nach dem in Tabelle 1 angegebenen Stromwert zur Prüfung der Produktentzündungszeit.

(7) 9.2.1.7.2 Bei Belastung überprüfen Sie den korrekten Betrieb bei gleichbleibendem Gleichstrom.

Das Produkt wird mit einem Strom von 0,2 In bis 2 In getestet.

(8) 9.2.3 Der ordnungsgemäße Betrieb von dreipolischen und vierpolösen RCDs des Typs B ist zu überprüfen, wenn nur zwei Polen angeboten werden.

Die Prüfung ist gemäß Nummer 9 durchzuführen.2.1.2 und 9.2.1.7.1, die nur neutralen und einphasigen Strom liefert.

(9) 9.2.4 Nach der Prüfung ist zu überprüfen, ob der RCD

wird durch einen Prüfstrom von 2,5 In glatter Gleichstrom ausgelöst.
