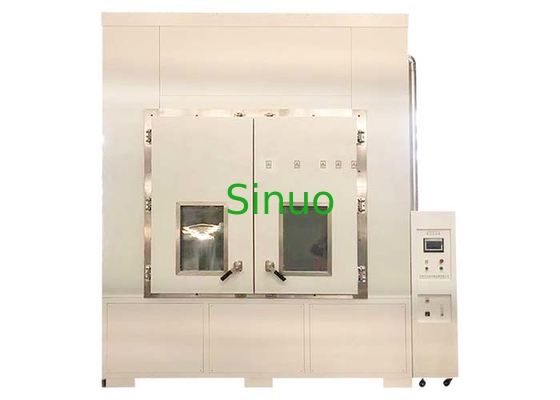

IEC 60529 IP5X/IP6X Walk-In Sand- und Staubprüfkammer 24 CBM für Elektrofahrzeuge

Ladestationen, elektrische Schränke, Energiespeicher

Der Größenbereich darf nicht größer sein als: W (260~2000) × D (200~1000) × H (1000~3000) mm

a) Schale: aus 1,0 mm hochwertiger Farbstahlplatte, die Außenfläche ist lackiert und weiß.

b) Isolationsschicht: 100 mm Polyurethanschaum.C) Innenkammer: aus 1,2 mm dickem SUS 304 Edelstahl.

a) 1 Reihe von manuellen Doppeltüren mit einem großen Aussichtsfenster und einem Staubwäscher an der Tür.

b) Für jede Tür ein Beobachtungsfenster (2 Stück insgesamt) installieren.

c) Das Beobachtungsfenster verwendet mehrschichtiges sprengsicheres Glas.

d) Anbringen von zweischichtigen, hochtemperatur- und tieftemperaturbeständigen Silikonstreifen an der Tür.

Methode der Staubblasung von oben nach unten (vertikal), die Staubblaszeit kann durch Programm gesteuert werden

a) An jeder der vier Ecken des Ateliers wird ein Trichter (insgesamt 4 Stück) eingebaut, und auf der Oberfläche des Trichters wird ein Metallstaubfilter eingebaut.

b) Zwischen dem unteren Teil der Ladeplattform und der unteren Platte des Lagers ist eine Reihe von Drehvorrichtungen ausgelegt;und der Staub wird durch Staubbürsten in die Trichter an den vier Ecken gefegt.

c) An der Unterseite des Trichters befindet sich ein leistungsstarker Mischströmungsventilator, der den Staub durch den zirkulierenden Luftkanal zum Absetzen in den Arbeitsraum schickt.

d) Erfüllung der Anforderungen an die Staubblasung von IP5X und IP6X. Der Staubblasluftstrom im Prüfraum kann dazu führen, daß der Staub gleichmäßig in der Prüfkammer suspendiert und verteilt wird.Die Staubkonzentration bei dem Blasen beträgt 2 bis 4 kg/m3 (verstellbar). Der Versuchstaub setzt sich gleichmäßig und langsam auf dem Substrat nieder.

a) Die Ausrüstung ist mit Prüflöchern von φ50 mm ausgestattet (eines links und eines rechts von der Maschine mit einem Durchmesser von 50 mm)

b) Das Prüfloch ist mit einem Versiegelungsplug und einem Lochdeckel aus Edelstahl ausgestattet.

a) Auf der Oberseite des Studios werden LED-Leuchten zur Beobachtung installiert.

b) Der Lichtknopf befindet sich auf der Steuerung des Schaltschranks.

c) Die normale Nutzungsdauer der Leuchtlampe beträgt ≥ 1000 Stunden.

a) Vakuumpumpe: Einstufige Drehschubvakuumpumpe (2 PS)

b) Sensor: mit einem elektronischen Differenzdrucksensor ausgestattet;mit einer Breite von mehr als 20 mm,.

c) Das Vakuumsystem besteht aus einer Vakuumpumpe, einer Vakuumpilbe, einem Vakuumdruckindikator in U-Form, einem Luftdurchflussmesser usw.Druckregler für Dreibügel und Verbindungsrohr.

d) Vakuumleitungen: Das Pipeline-System besteht aus Kupferrohren, Gummischläuchen und Luftfilter-Druckregelventilen.

e) U-förmiger Druckindikator: Druckdifferenzanzeige.

f) Luftdurchflussmesser: Der Durchflussmesser des Glasrotors misst die Evakuierungsrate (mindestens 5 Vakuumdruckkanäle)

a) Im Labor ist eine Heizungsanlage für die Entfeuchtung während der Prüfungen vorgesehen.

b) Der Heizkörper verwendet auf der linken und rechten Seite der Schachtel befestigte Flossen aus Edelstahl, deren Oberfläche durch perforierte Edelstahlplatten geschützt ist.

c) Das Heizgerät wird durch ein Festkörperrelais angetrieben und automatisch durch PID zur Regelung der Temperatur im Arbeitsraum eingestellt.

d) Der Trocknungsprozess hat keinen Einfluß auf den Prüfvorgang.

a) Konfigurieren Sie ein unabhängiges Steuerfach für die Installation elektrischer Komponenten.

b) Die Steuerung ist entsprechend den Bedürfnissen der Benutzer an einem geeigneten Ort für den Betrieb zu platzieren.

a) Umweltanforderungen: Umgebungstemperatur: -5°C bis 40°C; relative Luftfeuchtigkeit: ≤ 90% RH; Luftdruck: 86 kPa bis 106 kPa

b) Leistungsbedarf: Spannung: 380 V Wechselstrom (± 10%), Dreiphasendraht + Schutzerdraht, Bodenwiderstand ≤ 4Ω

Frequenz: 50 Hz ± 10%

c) Betriebsleistung: ca. 26 kW, vorbehaltlich der endgültigen Planung

a) Luftschalter: Überstrom, Überhitzung und Kurzschluss.

b) Heizungssystem: Leckage, Kurzschluss und Überlastungsschutz usw.

c) Studio: Einstellbarer Übertemperaturschutz --- Übertemperaturschutzmodus 1

Die Steuerung setzt den Übertemperatur-Ausschaltmelder --- Übertemperatur-Schutzmodus 2

d) Gesamtstromversorgungsphasenfolge und Phasenverlustschutz

e) Leckenschutz

f) mit dreifarbigen Leuchten mit Schall- und Lichtmeldefunktion und Türschließfunktion ausgestattet

g) Wenn die Schutzfunktion eingesetzt wird,Das Bedienfeld wird die Alarmnummer auf dem LCD-Display anzeigen, um den Benutzer darüber zu informieren, welche Art von Störung aufgetreten ist, und die Hauptstromversorgung abschaltenDie Ausrüstung kann erst gestartet werden, wenn der Fehler beseitigt ist.

h) Die elektrische Steuerung ist mit einer Verriegelung ausgestattet, wenn der Kreislaufventilator nicht oder überlastet eingeschaltet wird, können die Kühleinheit und das Heizsystem nicht eingeschaltet werden.Die Kälteeinheit wird ausgeschaltet, wenn die Einheit unter ultrhochem Druck steht, ultra-niedrigem Druck oder Überlastung, und der Luftbefeuchter kann bei Wasserknappheit nicht gestartet werden.

i) Hilfsfunktionen: Zeitsignalfunktion, Funktion zur Erkennung von Eingabeabschlüssen, Funktion zum Schutz vor Stromausfällen, Temperatur- und Luftfeuchtigkeitsalarmfunktion,Funktion der automatischen Bedienung des Kühlsystems, Selbstdiagnosefunktion, Wassersperrfunktion, Alarmanzeigefunktion, Zeitfunktion (Automatischer Start, automatischer Stopp), Sicherungsfunktion, Hilfsfunktion
