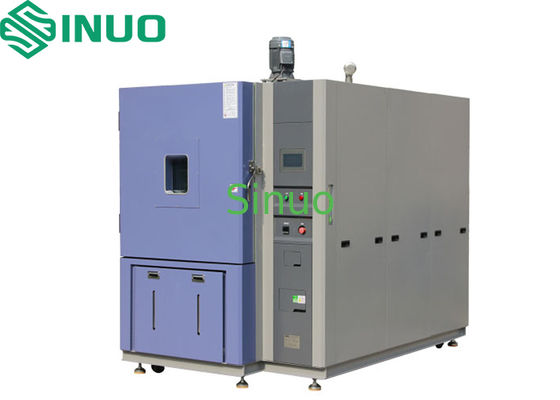

Hohe Niedertemperatur Niederdruckprüfkammer -40°C bis +70°C 5kPa

Leistung

Kühlmethode

Luftgekühlt

Temperaturbereich

-40°C bis +70°C

Temperaturschwankungen

≤ 0,5°C (Umgebungsdruck ohne Belastung)

Abweichung der Temperatur

≤ ± 2,0°C (Umgebungsdruck ohne Last)

Aufheizzeit

20°C → +100°C, ≤ 30 min (Umgebungsdruck)

Kühlzeit

20°C → -40°C, ≤ 30 min (Umgebungsdruck)

Druckbereich

Umgebungsdruck ~ 5 kPa (in der Regel 11,6 kPa)

Abweichung des Drucks

Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Abschnitt 3 der Verordnung (EG) Nr. 1907/2006

≤ ± 5% (2 ‰ 40 kPa)

Druck-Temperatur integrierter steuerbarer Bereich

Druckschwankungen

Bei der Prüfung der Einhaltung der Vorschriften für die Verwendung von Elektrofahrzeugen mit einem Brennstoffgehalt von mehr als 50 GHT ist der Brennstoffgehalt der Brennstoffe zu messen.

Zeit der Druckentlastung

≤ 30 Minuten bis 5 kPa

Anforderungen an das Programm

Die Prüfbatterien und Batteriepacks werden mindestens 6 Stunden bei einer Temperatur von 75 ± 2 °C gelagert, gefolgt von mindestens 6 Stunden Lagerung bei einer Temperatur von -40 ± 2 °C.Das maximale Zeitintervall zwischen den beiden extremen Prüftemperaturen beträgt 30 Minuten.. Dieser Zyklus wird 10 Mal wiederholt. Danach werden alle Prüfbatterien und Akkupacks 24 Stunden lang bei Umgebungstemperatur (20 ± 5°C) gelagert.Die Expositionszeit bei den extremen Prüftemperaturen beträgt mindestens 12 Stunden..

Strukturelle Merkmale

Spezifikationen der Muster

Auswählbare Spannung: 12 V, 24 V, 36 V oder 48 V

Maximale Batteriegröße: W720*H480*D600 mm

Gewicht: 280 kg

Höchstspannung: 56 V

Maximalstrom: 300 A

Abmessungen der Innenkammer

W*H*D: 1000*1000*1000 mm

Außenabmessungen

W*H*D: 3250*1400*2000 mm (ohne Vorsprünge)

Außenwandmaterial

1.5 mm lackiertes Eisenblech

Material der Innenwand

SUS304 rostfreier Stahl (5 mm, Drucklagerkonstruktion)

Isoliermaterial

Starres Polyurethanschaum

Tür der Kammer

Einzeltür mit explosionssicheren Griff, Aussichtsfenster, Innenbeleuchtung

Durchführungs- und Endstellen

Ein Φ100 mm Durchgang auf der linken Seite; versiegelter Endflansch

Manuelles Aufblasventil

Für die manuelle Druckausgleichsregelung bei Stromausfall

Regale

Zwei Regale aus Edelstahl

Raumheizung

Rohrheizgeräte mit Flossen aus Edelstahl

Steuerung der Heizung

SSR-Impulsbreitenmodulation (Solid State Relay)

Vakuumpumpe

VD401 ULVAC direkt angetriebene, luftgekühlte, einstufige Drehschnabel-Vakuumpumpe (mit Ölnebelfilter, Ölsichtglas und Gasballastventil)

Vakuumsensor

UNIK 5072 (GE, USA),

Reichweite: 0 ‰ 200 kPa,

Genauigkeit: ±0,2% FS.BSL,

Leistung: 4 ‰ 20 mA,

Druckschnittstelle: G1/4 innere Schleife

Kühlsystem

Arbeitsmethode

Luftgekühlt, mechanische Verdichtung, doppelte Kaskade

Kompressor

Maschinen und Apparate für die Herstellung von elektrischen Geräten

Verdampfer

mit einer Breite von mehr als 20 mm

Kondensator

Luftgekühlte Schalen und Rohre

Kühlmittel

R404a / R23 (nicht fluorisiert, umweltfreundlich, ODP = 0)

Zubehör

Trockner, Ölseparator, Kühlmittelsichtglas, Serviceventile

Explosionssichere Anlage

Druckentlastung

Zwei explosionssichere Öffnungen mit Türen von 300*300 mm; bei Kammerdruck ≥ 0,01 MPa geöffnet, mit hochfesten Scharnieren und rostfreien Ketten verbunden

Brandbekämpfung

CO2-System mit automatischer und manueller Fernbedienung

Explosionssichere Ketten

Zwei Ketten an der Haupttür, um zu verhindern, dass sich die Tür öffnet

Elektrische Steuerung

Steuerung

7-Zoll-TFT-Farb-LCD

Betriebsmodus

Programmmodus / Festwertmodus

Programmieren

Chinesische Speisekarte, Touchscreen-Eingabe

Kapazität des Programms

Maximal 20 Programme, 1000 Schritte, 20 Zyklen (maximal 99 Schritte pro Zyklus)

Anzeige

Die eingestellten Werte (SV) und die tatsächlichen Werte (PV) von Temperatur, Luftfeuchtigkeit und Druck werden direkt angezeigt.

Aktuelle Programmnummer, Schritt, verbleibende Zeit, Zykluszahl und Betriebszeit.

Programmbearbeitung, grafische Kurve und Status der festgelegten oder programmierten Aktionen.

Entschließung

Temperatur: 0,01°C; Luftfeuchtigkeit: 0,1%; Zeit: 1 min

Über/unter Temperaturschutz

Konfigurationsfähige Alarme

Eingabe

Thermoelement / RTD / Spannung / Strom

Kontrolle

Antiintegraler Sättigungs-PID (BTHC/BTPC)

Datenprotokollung

Batteriebetriebener Speicher, der die eingestellten Werte des Geräts, die entnommenen Werte und die entsprechenden Zeitstempel für die Probenahme speichern kann;

Maximal 60 Tage (Probenintervall 1,5 min)

USB-Funktion

1 GB Flash-Laufwerk, PC-Software für Programmverwaltung und Datenexport

Kommunikationsschnittstelle

RS232, RS485; Fernbedienung und Überwachung, Multi-Maschine-Synchronisierung

Ausgeschalteter Speicher

Konfigurierbar zum Heizen/Kühlen/Stoppen bei Wiederherstellung

Zeitmesser

Autostart/Stopp

Hilfsfunktionen

Anzeige des Fehlerwarncodes, Abschaltschutz und Selbstdiagnose.

Netzwerkverbindung

Kann über eine spezielle Software mit einem Ethernet-Netzwerk verbunden werden und ermöglicht Fernsteuerung, Fernassistenz und Erfassung von Testdaten.Mehrere Maschinen können gleichzeitig über das Netzwerk gesteuert werden.

Kontrollplatte

a.Notfall-Stoppschalter

b. Stromschalter

c. Übertemperaturschutz

d. RS-485-Schnittstelle

e. USB-Schnittstelle

Sicherheitsschutz

Kühlsystem

Schutz vor Überhitzung, Überstrom und Hochdruck für Kompressoren

Prüfkammer

Einstellbarer Übertemperaturschutz, Kammersicherungen, Luftkanalübertemperatur, Ventilatorüberhitzung, Heizungsüberstrom und Sicherung

Andere

Phasenfolge, Leckage, Überlastung, Kurzschluss, Schutz des Vakuumpumpenmotors

Betriebsbedingungen

Stromversorgung

AC 3φ 4W 380V 50Hz (R.S.T.N. + PE), Spannungsschwankung von ±10%

Druckluftquelle

4 ‰ 7 kg/cm2 (von Kunden geliefert)

Umgebungstemperatur

5°35°C

- Nein. Ich weiß nicht.

Komponente

Marke

Anmerkungen

1

Kompressor

Schleimhaut

2

Ölseparator

Emerson, USA

3

Plattenwärmetauscher

GEA, Deutschland

4

Druckschalter

DANFOSS, Dänemark

5

Kondensator

Kunlin

6

Verdampfer

Guangzhou Yongqiang

7

Trockner

DANFOSS, Dänemark

8

Expansionsventil

DANFOSS, Dänemark

9

Expansionsventil

HONEYWELL, USA

10

Magnetventil

Nickideu, Japan

11

Magnetventil

DANFOSS, Dänemark

12

Steuerung

Tenglong

13

Leckenschalter

Shihlin, Taiwan

14

Schaltbetriebsbrecher

Schneider, Frankreich

15

Wechselstromkontakter

Schneider, Frankreich

16

Wärmerrelees

Schneider, Frankreich

17

Relais der Phasenfolge

Siel, Schweiz

18

Festkörperrelais

Siel, Schweiz

19

Zwischenrelais

Omron, Japan

20

Umlaufmotor

TECO, Taiwan

21

Vakuumpumpe

ULVAC VD401 3φ 380V

22

Vakuumventil

RIKEN AVB-KF-40-P, Japan

23

Vakuumsensor

GE UNIK 5072
