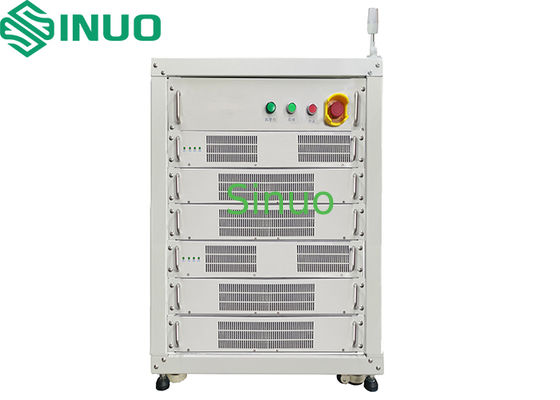

Regeneratives Hochpräzisions-Batterietestsystem für die Li-Ionen-Leistungsanalyse
Produktinformationen:
Die regenerativen, hochpräzisen Batteriepack-Testgeräte sind in der Lage, verschiedene Leistungsparameter von Lithium-Ionen-Batterien zu testen, wie z. B. Kapazität, Ladezustand (SOC), Überladung und Tiefentladungsleistung.
Das System zeichnet sich durch hohe Leistung, hohe Effizienz, hohe Präzision und hohe Leistung aus.
Durch den Einsatz der Energierückgewinnungstechnologie werden die Wärmeerzeugung, der Stromverbrauch und die Betriebskosten erheblich reduziert.
Systemarchitektur:
Die Ausrüstung besteht hauptsächlich aus dem Host-Computer (oberer Controller), dem mittleren Controller, dem DC/AC-Modul, dem DC/DC-Modul, dem unteren Controller und dem Datenerfassungs- und -verarbeitungssystem.
Es kann Echtzeitdaten wie Spannung, Strom, Kapazität und Energie für jede einzelne Zelle erfassen. Optionale Temperaturerfassungskanäle sind verfügbar. Alle gesammelten Daten werden in einer speziellen Datenbank gespeichert, die Datenstatistiken, Analysen und Berichterstellung unterstützt.
Systemarchitekturdiagramm (Abbildung 1):
Abbildung 1 Systemarchitekturdiagramm
Hauptfunktionen des Systems:
1. Prüfung der Batterielebensdauer
2.Test der Batteriekapazität
3. DC-Innenwiderstandsprüfung
4. Prüfung der Lade-/Entladeeigenschaften
5. Prüfung der Ladungserhaltung
6. Prüfung der Lade-/Entladeeffizienz
7. Tiefentladungs-/Konstantspannungsentladungsprüfung
8.Überladungs- und Tiefentladungstoleranzprüfung
9. Temperaturcharakteristikprüfung
System Hauptmerkmale:
1.Energieregenerationstechnologie für hohe Effizienz, reduzierte Wärmeentwicklung und geringeren Energieverbrauch.
2. Dreiphasen-Balance-Technologie (keine Neutralleitung) reduziert die Netzbelastung.
3. Die Sanftanlauffunktion minimiert die Auswirkungen auf das Stromnetz.
4. Messgenauigkeit besser als ± 0,05 %; Datenaufzeichnungsintervall bis zu 1000 ms; hervorragende Stabilität.
5.Jeder Kanal arbeitet unabhängig und unterstützt individuelle Lade-/Entladeeinstellungen.
6. Umfassende Schutzfunktionen: Eingang/Ausgang, Software/Hardware, Verpolung, Wiederherstellung nach Stromausfall und schlechter Kontaktschutz.
7. Glatter Übergang zwischen konstantem Strom und konstanter Spannung ohne Stoßstrom.
8.Mehrstufige Netzwerkintegration: Ein PC kann über 1000 Kanäle steuern; Große Systeme unterstützen die Fernüberwachung.
9. Kanäle können für einen flexiblen Betrieb frei parallel geschaltet werden (Mehrfachnutzung in einem System).
10.Modulares Plug-in-Design für einfache Wartung.
11.Schnellanschluss der Ausgangsleitungen für bequeme Installation und Wartung.
12.Vergoldete Sondenklemmen minimieren die Erwärmung und vereinfachen den Ein-/Ausbau der Batterie.
13.Hochgeschwindigkeits-DSP mit Gleitkomma-Arithmetik als Steuerkern für präzise digitale Steuerung.
14. Die synchrone Gleichrichtungstechnologie verbessert die Energieeffizienz und reduziert die Hardwaregröße.
15. Umfangreiche Peripheriegeräte und schnelle Computer unterstützen die Datenverarbeitung und Systemsteuerung.
16. Steuervariablen, die über I/O zur Verarbeitung an DSP gesendet werden.
17.Einfaches, zuverlässiges Hardware-Design.
18. Die modulare Struktur ermöglicht einfache Upgrades und Wartung.
19. Klare Datenpräsentation mit Echtzeitüberwachung und MES-Daten-Upload (optional).
Technische Parameter:
|
NEIN. |
Artikel |
Spezifikation |
||
|
1 |
Modell |
SNCTS100V60A-8CH |
||
|
2 |
Hauptkanäle |
8 Kanäle |
||
|
3 |
Kanalbetriebsmodus |
Völlig unabhängig |
||
|
4 |
Hauptkanal-Betriebsmodi |
Aufladen: CC, CV, CCCV (sanfter Übergang ohne Auswirkungen) Entladen: CC, CP, Lebenslauf Andere: Standby, Stopp |
||
|
Bedingungen für die Beendigung des Hauptkanaltests |
Zeit, Spannung, Strom, Kapazität usw. |
|||
|
5 |
Hauptkanalspannung |
Ladespannungsbereich |
0V-100V |
|
|
Entladespannungsbereich |
10V-100V |
|||
|
Genauigkeit |
±(0,05 % RD + 0,05 % FS) |
|||
|
Auflösung |
0,1 mV |
|||
|
Hauptkanal Aktuell |
Max |
±60A |
||
|
Min |
±150mA |
|||
|
Genauigkeit |
±(0,05 % RD + 0,05 % FS) |
|||
|
Auflösung |
0,1 mA |
|||
|
Aktuelle Startreaktionszeit |
≤20 ms |
|||
|
Aktuelle Schaltzeit |
≤40ms |
|||
|
Zeit |
Auflösung |
1000mS |
||
|
Leistung |
Ausgabe |
Maximale Dauerleistung pro Kanal: 6000 W |
||
|
Stabilität |
±0,1 % FS |
|||
|
Effizienz |
Maximal Ladeeffizienz |
85 % |
||
|
Maximale Entladungseffizienz |
85 % |
|||
|
Raster-Feedback |
Harmonische Verzerrung |
≤3 % |
||
|
Leistungsfaktor |
≥0,99 |
|||
|
Hilfskanal-Abschaltfunktion |
Das System ermöglicht die Einstellung von Bedingungen, unter denen die Hauptkanalstufe stoppt oder umschaltet, wenn das Hilfskanalsignal einen bestimmten Wert erreicht. |
|||
|
6 |
Kommunikation |
RJ-45-Ethernet-Schnittstelle für stabile und Echtzeit-Datenübertragung |
||
|
BMS Kommunikation |
CAN/RS485 (optional) |
|||
|
7 |
Steuerprogramm |
Unterstützt den Datenschutz beim Ausschalten und ermöglicht die Fortsetzung des Tests nach einem unerwarteten Stromausfall, einem manuellen Stopp oder aus gespeicherten Datendateien. |
||
|
Sicherheitsgrenzen können konfiguriert werden, einschließlich unterer und oberer Spannungsgrenzen, unterer und oberer Stromgrenzen und Spannungs-/Stromtrendschutz. Der Schutz kann für jede einzelne Stufe eingestellt werden. |
||||
|
Für den Hilfskanal können Parameter wie obere/untere Spannungsgrenzen und obere/untere Temperaturgrenzen konfiguriert werden. |
||||
|
Maximale Zyklen |
9999 |
|||
|
Verschachtelungsebenen |
bis 10 |
|||
|
Zeitformate |
h / min / s |
|||
|
Datenaufzeichnung |
≥1000ms |
|||
|
8 |
Datenanzeige |
Zyklusliste |
Zykluszahl, Lade-/Entladekapazität, Energie, durchschnittliche Spannung |
|
|
Prozessliste |
Prozessnummer, Modus, Zeit, Kapazität, Energie, Endspannung/-strom |
|||
|
Detailliste |
Datensatznummer, Systemzeit, kumulative Zeit, Spannung, Strom, Leistung, Energie |
|||
|
9 |
Datumsexport |
Daten können in Excel und Diagrammdateien exportiert werden; Bietet Effizienzberichte, Lade-/Entladekurven, Spannungs-/Strom-Zeit-Kennlinien usw. |
||
|
10 |
Kurventypen |
X-Achse: Gesamtzeit, Kapazität, Zyklusanzahl usw. |
||
|
Y-Axis:Gesamtspannung, Strom, Kapazität, Zelltemperatur, Lade-/Entladekapazität, Zellspannung usw. – alles frei konfigurierbar. |
||||
|
11 |
Software Schutz |
Über-/Unterspannung, Über-/Unterstrom, Übertemperatur, Wiederherstellung nach Stromausfall, abnormale Stromschwankungen usw. |
||
|
Hardware Schutz |
Verpolung, Überstrom, Überspannung. |
|||
|
Alarm |
Not-Aus-Schalter, automatische Abschaltung, automatische Lastverbindung/-trennung. |
|||
|
12 |
Ausgabezeilen |
Vierleiteranschluss (getrennte Strom- und Spannungsleitungen). |
||
|
13 |
Kühlung |
Zwangsluftkühlung. |
||
|
14 |
Sicherheitsniveau |
Entspricht EN60950 und GB4943. |
||
|
Lärm |
Getestet nach der in angegebenen MethodeIEC 62040-3. Der Geräuschpegel ist geringer als75 dBA. Der verwendete Schallpegelmesser muss den Anforderungen entsprechenTyp-I-Anforderungen der IEC 804, mit einer Genauigkeit von besser als ±0,5 dB. |
|||
|
Schutzniveau |
IP22 |
|||
|
15 |
Wartbarkeit |
Modularer Aufbau; Ersatzteile austauschbar; Kostenlose Wartung während der Garantiezeit. |
||
|
16 |
Software-Upgrade |
Lebenslange kostenlose Software-Upgrades (bis zur Hardware-Inkompatibilität). |
||
|
17 |
Ausfallrate |
≤1 % |
||
|
18 |
Geräteabmessungen |
Schrank: 670 (B) × 850 (T) × 960 (H) mm |
||
|
19 |
Wartungsrichtung |
Zugang von vorne und hinten |
||
|
20 |
Farbe |
Haupteinheit: Ice Grey GY09 |
||
|
21 |
Umfeld |
Stromversorgung |
380 VAC ±10 %, dreiphasig, fünfadrig, 50 Hz ±5 % |
|
|
Nennleistung |
54 kW (L25²×3 + N4² + PE4²) |
|||
|
Umgebungstemperatur |
-20℃ ~ 40℃ |
|||
|
Luftfeuchtigkeit |
10 %–90 % relative Luftfeuchtigkeit, nicht kondensierend |
|||
|
Andere |
Vermeiden Sie Feuchtigkeit, Vibrationen und Staub. Nicht für explosionsfähige oder dampfförmige Umgebungen geeignet |
|||
|
22 |
Sicherheitshinweise |
1.Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist. 2.Halten Sie den Bereich um die Ausrüstung frei und sauber. 3.Öffnen Sie während des Betriebs nicht die Innenverkleidungen. 4.Stellen Sie sicher, dass die Testkanäle inaktiv sind, bevor Sie Batterien anschließen oder entfernen. 5.Drücken Sie im Notfall den Not-Aus-Schalter, bevor Sie andere Arbeiten ausführen. |
||
Hauptsteuerschnittstelle:
Abbildung 4.1:Hauptschnittstelle des Host-Computers
Schnittstelle zur Bearbeitung von Prozessabläufen:
Abbildung 4.2: Bearbeitungsschnittstelle für den Prozessablauf des Host-Computers
Schnittstelle zur Datenanzeige des Host-Computers:
Abbildung 4.3: Datenanzeigeschnittstelle des Host-Computers
Komponentenliste:
|
NEIN. |
Komponente |
Hersteller |
Herkunft |
|
1 |
MCU |
ST / TI |
Italien / Frankreich / USA |
|
2 |
Lüfter |
Delta / SUNON |
China |
|
3 |
Sicherung |
Littlefuse / Bussmann |
USA |
|
4 |
IC |
TI / ON |
USA |
|
5 |
IGBT |
Infineon |
USA |
|
6 |
Abtastwiderstand |
ISABELLENHÜTTE |
Deutschland |
|
7 |
ANZEIGE |
TI |
USA |
|
8 |
DA |
ADI |
USA |
|
9 |
Relais |
OMRON |
Japan |
|
10 |
Unterbrecher/Schütz |
CHINT / Delixi |
China |
|
11 |
Bidirektionale Stromversorgung |
TuWei / Lorentz |
China |
|
12 |
Sonde |
Kangxinda / Yingzhibao |
China |
Optionales Zubehör:
|
NEIN. |
Artikel |
Reichweite / Genauigkeit |
Menge |
Bemerkungen |
|
|
1 |
Zusätzlicher Temperaturkanal |
Temperatursondenmodell |
NTC(R25=10KΩ±1% B25/50=3950±1%) |
Nach Bedarf |
Wird bei Lieferung geliefert |
|
Genauigkeit der Temperatursonde |
Reichweite: -40℃ bis 150℃ |
||||
|
2 |
Computer |
CPU: Intel i5 der 10. Generation (6 Kerne oder höher) |
Nach Bedarf |
Wird bei Lieferung geliefert |
|
