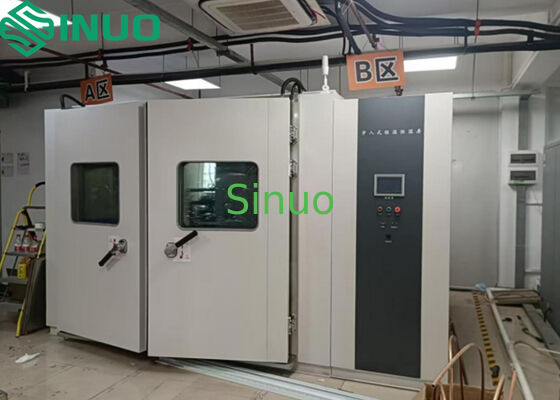

Einlaufkammer mit konstanten Temperaturen und Luftfeuchtigkeit für die Zuverlässigkeitsprüfung

Modell

SN886-25m³

Auswahlbeschränkungen

Bei dieser Prüfvorrichtung ist es verboten, folgende Proben zu prüfen oder zu lagern:

Entflammbare, explosionsfähige oder flüchtige Stoffe

Korrosive Stoffe

Biologische Proben

Starke elektromagnetische Emissionsquellen

Nennvolumen

25 m³

Die Abmessungen der Innenkammer

W2500 × H2500 × D4000 mm

Abmessungen der Außenkammer

W3550 × H3130 × D4650 mm

Prüfumgebungsbedingungen

Umgebungstemperatur 5°35°C; relative Luftfeuchtigkeit ≤85% RH; Luftdruck (86°106) kPa; Kammer leer.

Anwendbare Prüfstandards

IEC 60068-2-78 Prüfkabine: Regelmäßige Feuchtwärme

Leistung

Temperaturbereich

-30°C bis +70°C

Temperaturschwankungen

≤ ±0,5°C

Abweichung der Temperatur

± 2,0°C

Temperaturgleichheit

20,0°C

Temperaturanstiegszeit

+20°C → +85°C ≤ 20 min (ohne Belastung)

Temperatur und Herbstzeit

+20°C → -40°C ≤ 60 min (ohne Belastung)

Luftfeuchtigkeitsbereich (nur Luftfeuchtigkeitstyp)

Abweichung der relativen Luftfeuchtigkeit

± 3% RH (> 75% RH ohne Belastung)
±5% RH (≤75% RH ohne Belastung)

Schwankungen der Luftfeuchtigkeit

±2,5% RH

Luftgeschwindigkeit (Zentrum der Kammer)

0.5·2.0 m/s (Frequenzverstellbar).
Alle Leistungsindikatoren müssen bei Luftgeschwindigkeit ≤ 2,0 m/s erfüllt sein.

Luftstromrichtung

vertikal nach unten

Betriebswärmebelastung (Wärmeabbaufähigkeit)

-40°C bis +0°C: ≤ 2000 W

+0°C bis +85°C: ≤6000 W

Strukturelle Merkmale

Wärmedämmungsstruktur

mit einer Breite von mehr als 10 mm,

Pulverbeschichteter galvanisierter Stahl (Außenplatte) → Wärmedämmstoff → SUS304 Edelstahl (Innenplatte)

Außenplatte: kaltgewalztes A3-Stahl, Dicke ≥ 1,0 mm, HOHUXI-Standardfarbe

Innenplatte: SUS304, Dicke ≥1,0 mm; Boden aus geprägtem rutschfester Edelstahl

Isolationsdicke: ≥ 100 mm

Bodenlastkapazität: 1000 kg/m2 (einheitliche Last)

Boden: SUS304 geprägte rutschfeste Stahlplatte, Dicke 2,5 mm

Luftkonditionierung

Zentrifugalventilatoren: ≥ 4 Einheiten
Heizgerät, Verdampfer (auch zur Entfeuchtung), Wasser-/Wasserauslass, Trockenlampensensor
Luftfeuchtigkeitskammer umfasst zusätzlich: Luftbefeuchter, Schutz gegen Trockenbrand

Standardkonfiguration

Kabelanschlüsse: φ100 mm × 2 (links), mit Kappen und Silikonsteckern

Beleuchtung: 60W/AC220V × 4, Anzeigerturmlicht, Klingel,Druckbalance

Tür

Doppelgeflechtete Doppelblättertüren

Einblätter: H2000 mm × W1200 mm

Sicherheitsschloss (von innen geöffnet)

Erwärmte Anti-Kondensations-Ansichtsfenster mit Doppelverglasung (W400 × H600 mm ×2)

Heizungstürrahmen

Kontrollplatte

Temperatur- und Luftfeuchtigkeitsanzeiger, Übertemperaturschutz, Notstand, Laufanzeiger, Fehleranzeiger, Summen

Mechanische Abteilung

Kühlsystem, Abfluss-/Wassersystem, Ventilatoren, elektrische Steuerung, Befeuchtung und Wasserregelung

Elektrische Steuerung

Kühlventilatoren, Verteilerplatte, Versorgungsterminals, RS-485-Schnittstelle, Hauptstromschalter

Heizgerät

316 Panzerheizung aus Edelstahl
Steuerungsmethode: SSR (Solid-State Relay) PWM mit Nullübergang

Befeuchtung (nur Feuchtigkeitsart)

Dampfbefeuchtigung mit Kessel, Heizung aus rostfreiem Stahl 316
SSR-PWM-Steuerung
Wasserstandsregelung und Trockenbrandschutz

Kühlsystem

Arbeitsmethode

Kompressorkühlsystem

Verdampfer

Wärmetauscher mit Flossen (auch zur Entfeuchtung)

Kondensator

mit einer Leistung von mehr als 1000 W und mit einer Leistung von mehr als 1000 W

Erweiterungsvorrichtung

Wärmeausdeckungsventil, Kapillarrohr

Kühlsystemkontrolle

PLC passt automatisch die Kühlbedingungen an

Kältemittel

R404A, R23 (beide mit Null-Ozonabbauindex)

Hauptkomponentenmarken

Kompressor

Bitzer (Deutschland, Doppelkompressoren)

Kühlmittel

DuPont/Honeywell (USA)

Kühlöl

Amerikanischer Arktischer Bär/Honeywell

Druckschalter

Danfoss (Dänemark) / SAGINOMIYA (Japan)

Verdampfungsdruck geregelt

Danfoss

Trocknerfilter

Danfoss / Emerson (USA)

Expansionsventil

Danfoss / SPORLAN (USA)

Elektromagnetische Ventile

SAGINOMIYA (Japan) / ODE (Deutschland)

Ölscheider

- Ich weiß.

Elektrische Steuerung

Anzeige

7-Zoll-TFT-Echtfarb-LCD mit einer Auflösung von 800×480

Funktionsweisen

Programm und Konstante

Einstellungsmethode

Touch-Panel, chinesisch/englisch

Kapazität des Programms

100 Programme, jeweils bis zu 10.000 Schritte, 9999 Schleifen

Einstellungsbereich

Temperatur: Ausdehnung des Gerätesbereichs von +5°C / ¥5°C
Luftfeuchtigkeit: 0~100%RH (Feuchtigkeitskammer)

Auflösung der Anzeige

Temperatur: 0,01 °C
Zeit: 0,01 min
Luftfeuchtigkeit: 0,1% RH

Eingänge

PT100 RTD, Spannung, Strom (je nach Konfiguration)

Kommunikation

PC-Verbindung für Kurvenanzeige und Datenerfassung
Fernüberwachung und Fernsteuerung
Mehrkammer-Synchronisierung
RS-485, RS-232, Ethernet (wählen Sie eine), USB 2.0

Kontrollmethode

Temperatur: Anti-Integralsättigungs-PID + automatische Abstimmung
Luftfeuchtigkeit: Anti-Integralsättigungs-PID + automatische Abstimmung

Kurvenerfassung

Batteriebetriebener RAM
Aufzeichnungsintervall: 1 s ¢120 s
Höchstmenge der Vergangenheit:720 Tage (in einem Abstand von 2 Minuten)
Datenspeicherung ≥ 10 Jahre (ohne Stromversorgung)

Zusätzliche Aufgaben

Fehlermelder mit Ursache und Fehlerbehebungsanleitung
Wiederherstellung von Stromausfällen
Schutz der oberen/unteren Temperaturgrenze
Timer (Automatisches Starten/Stoppen)
Selbstdiagnose

Temperatur- und Luftfeuchtigkeitssensoren

Temperatur: PT100 RTD
Luftfeuchtigkeit: Elektronischer Luftfeuchtigkeitssensor

Marken von elektrischen Komponenten

Stromwechsel

CHNT

Wechselstromkontakter

Schneider (Frankreich)

Wärmerelee

Schneider

Phase-Sequenz-Relee

Schneider

Hoch/Niedrigtemperaturschutz

Yatai

Wechselstromrelais

Schneider / Fuji (Japan)

SSR

Yangming

Wasserversorgungssystem (nur für den Luftfeuchtigkeitstyp)

Wasserversorgungsmethode

Pumpheben

Wasserbehälter

Verborgener Typ

Sicherheitsschutzeinrichtungen

Kühlsystem

Überdruck des Kompressors
Kompressormotorüberhitzung
Überstrom des Kompressormotors
Kühlwasser unter niedrigem Druck

Befeuchtungssystem (nur für den Luftfeuchtigkeitstyp)

Warnung vor niedrigem Wasserstand
Schutz gegen Trockenbrand

Prüfkammer

Einstellbarer Hochtemperatur-/Temperaturbegrenzer
Thermische Sicherung im Prüfraum
Schutz vor Übertemperaturen im Luftkanal
Überströmung des Ventilatormotors

Andere

Phasenfolge und Phasenverlustschutz
Leckenschutz
Schutz vor Belastungskurzschluss

Andere Konfigurationen

Probe-Stromterminals

Relais gesteuert, AC220V, innerhalb von 2A
Während des Betriebs geschlossen; bei Stillstand oder Fehler offen

Zusätzliche Punkte

Zwei innere Steckdosen (10A), widerstandsfähig gegen -30 °C ohne Riss

Kühlmethode

Wasserkühlsystem (Hersteller stellt Kühlturm, Wasserpumpe und Installation zur Verfügung)
