MIL-STD-810G hohe Konzentration Laminare Luftströmung Sand und Staub Prüfkammer

MOQ:	1
Preis:	Customized
Standardverpackung:	Sperrholzkiste
Lieferfrist:	30 Tage
Zahlungs-Methode:	T/T
Lieferkapazität:	10 Sätze pro Monat

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Sinuo

Zertifizierung

Calibration Certificate (Cost Additional)

Modellnummer

SN441

Innenkammergröße:

1000 × 1000 × 1000 mm (L×B×H)

Äußere Abmessungen:

7500 × 2500 × 4500 mm (L×B×H)

Öffnung aus Metallgeflecht:

Durchmesser 50 µm

Luftstromgeschwindigkeit:

5 m/s ± 0,5 m/s

Temperaturbereich:

RT±10-80℃

Luftfeuchtigkeitsbereich:

<25 % relative Luftfeuchtigkeit

Hervorheben:

Mil-STD-810G Staubprüfkammer

Laminare Luftströmung Umgebungskammer

Sand- und Staubprüfgeräte

Beschreibung des Produkts

MIL-STD-810G Hochkonzentrations-Laminar-Airflow-Sand- und Staubprüfkammer

Produktübersicht:

Diese Ausrüstung ist für die Prüfung von Elektro- und Elektronikprodukten, Automobil- und Motorradteilen sowie Dichtungen in staubigen Umgebungen geeignet, um das Eindringen von Sand und Staub in Dichtungen und Gehäuse zu verhindern. Sie überprüft die Leistung von Elektro- und Elektronikprodukten, Automobil- und Motorradteilen sowie Dichtungen in staubigen Umgebungen während des Gebrauchs, der Lagerung und des Transports. Der Zweck des Tests ist es, die potenziellen schädlichen Auswirkungen von luftgetragenen Partikeln auf elektrische Produkte zu ermitteln. Der Test kann verwendet werden, um offene staubige Luftumgebungen zu simulieren, die durch natürliche Umweltfaktoren oder menschliche Störungen wie Fahrzeugbewegungen induziert werden.

Konstruktionsprinzip: Ein konischer Trichter mit einem Staubauffangbehälter am Boden ist konzipiert. Ein Hochdruck-Turbinen-Umluftventilator ist am Staubabsauganschluss (auf der rechten Seite) installiert, um den Staub anzusaugen und ihn zum Boden der inneren Kammer zu leiten, durch den Boden zur linken Seite der Kammer und dann in die Vorbehandlungskammer. Staub wird von links in die Prüfkammer geblasen, und der Staub wird horizontal nach rechts geblasen, wodurch ein kontinuierlicher Kreislauf beginnt.

Anwendbare Normen:

Konform mit MIL-STD-810G, IEC 60068-2-68 usw.

Technische Spezifikationen:

Innenmaße der Kammer	1000×1000×1000 mm (B×H×T)
Ca. Außenmaße	Ca. 7500×2500×4500 mm (B×H×T) (tatsächliche Maße können variieren) einschließlich Luftkanal
Temperaturbereich	RT±10-80℃ (einstellbar)
Luftfeuchtigkeitsbereich	<25% RH
Feiner Staub	≤75um
Grober Staub	≤150um
Konzentration	2±0,5g/m3
Luftstromgeschwindigkeit	5m/s±0,5m/s;
Talkum-Dosierung	2-5kg/ m³ (Diese Ausrüstung benötigt 25 kg)
Normen	GB2423.37-2006 Test Lc1 / IEC 60068-2-68
Stromversorgung	380V±10%V (dreiphasig fünfadrig, mit separatem 80A-Leistungsschalter; der Leistungsschalter muss Klemmen haben; das Netzkabel muss mindestens 10 Quadratmillimeter betragen).
Verschmutzung, elektromagnetische Strahlung	Erfüllt die relevanten Normen und Anforderungen

Merkmale der Kammerstruktur:

Strukturmethode (Integrierter Controller und Prüfkammer)	1. Der Boden der Kammer ist trichterförmig, mit einem Motor zur Staubrückgewinnung am Boden, der den Staubauffangprozess unterstützt. 2. Die Prüfkammer ist annähernd würfelförmig, wobei die Seitenlänge im Luftstromquerschnitt mindestens das Dreifache des Maximalwerts der vertikalen oder horizontalen Seitenlänge des Probenquerschnitts senkrecht zur Luftstromrichtung beträgt. Die Prüfkammer verfügt über eine Heizfunktion. 3. Die Prüfkammer umfasst eine Vorbehandlungskammer, und beide Kammern haben den gleichen Luftstromquerschnitt. Hinter dem Einlass des Luftkanals zur Vorbehandlungskammer ist eine Luftleitschaufel installiert. Durch die Gesamtkonstruktion wird ein horizontaler Laminar-Airflow erzeugt. Eine Gebläsevorrichtung zur Erzeugung des Luftstroms befindet sich hinter der Prüfkammer. Luft wird aus der Prüfkammer angesaugt und über den Luftkanal in die Vorbehandlungskammer geleitet. Die Staubentfernungsvorrichtung ist extern und über eine Rohrleitung verbunden.
Außenwandmaterial	Hochwertiger SUS304 Edelstahl
Innenkammermaterial	SUS304 Edelstahl
Sichtfenster	Die Kammertür hat ein großes Sichtfenster.
Luftkanal	Das einzigartige Luftkanaldesign sorgt dafür, dass die Kammer einen hochkonzentrierten Laminar-Airflow erzeugt.
Grundstruktur	Sie besteht aus einer Vorbehandlungskammer, einer Prüfkammer, einem Staubansaugstutzen, einer Staubauffangbox, einer zirkulierenden Staubblasvorrichtung, einem Vakuumsystem, einem Staubspeichertank, einem Strömungsventil, einem Heizsystem, einer Rückströmungsschaufel, einem Probendrehteller, einem Schutzgitter, einem Staubrückführrohr für den Konzentrationsmesser usw.
Sichtfenster	Die Tür ist mit einem Sichtfenster, einem widerstandsbeheizten Antibeschlag-Sichtfenster ausgestattet.
Beleuchtung	Die Kammer ist oben mit einer Hochleistungs-LED-Beleuchtung ausgestattet, die durch ein lichtdurchlässiges Fenster oben in die Kammer strahlt; sie wird über einen unabhängigen Schalter gesteuert.

Steuerungssystem:

Touchscreen	SPS und Touchscreen intelligentes Steuerungssystem (selbst entwickelt von SINUO)
Konzentrationsmesser	Analoge Steuersignale werden zur präzisen Steuerung an das SPS-Modul übertragen.
Heizsystem	316 Edelstahl-Heizdraht
Vakuumsystem	Druckregelventil, Düse, Druckregelkit, Verbindungsrohr, Vakuumpumpe
Controller	Ein programmierbarer Logikcontroller (SPS) wird verwendet (dieser Controller verfügt über eine Vielzahl von beliebig einstellbaren Steuerfunktionen, wie unten beschrieben). Staubblaszeit (Stopp, Blasen) h/m/s einstellbar Zyklusperiode: beliebig einstellbar Voreingestellte Testzeit: 0s～999h99m99s beliebig einstellbar Einschalten: Aus-Ein-Aus
Metallmaschengröße	Nenn-Drahtdurchmesser 50µm, Nenn-Maschenweite 75µm oder weniger als 150µm
Lüfter	Vollkunststoff-Radialventilator

Sicherheitsfunktionen:

Zuverlässige Erdungsschutzvorrichtung;
Leckage-/Leerlaufschutz;
Heizkurzschlussschutz;
Überlastschutz des Gebläsemotors;
Unabhängige Übertemperatur- und akustische/visuelle Alarmierung für die Arbeitskammer;
Unterspannungs-, Überspannungs- und Phasenausfallschutz;

Betriebsbedingungen der Ausrüstung:

Spannung: AC 380V±10%, 50 Hz, dreiphasig vieradrig + Erdungsdraht
Umgebungstemperatur: 5～35℃
Umgebungsfeuchtigkeit: < 85% RH (25℃)
Luftdruck: 86～106kPa
Standortanforderungen: Die Ausrüstung sollte horizontal in einer gut belüfteten Prüfkammer aufgestellt werden, mit ausreichend Platz um sie herum für Betrieb und Wartung.

Umgebungsbedingungen: Der Standort der Ausrüstung sollte frei von starken Vibrationen, starken elektromagnetischen Störungen, hohen Konzentrationen von Staub und korrosiven Substanzen, direkter Sonneneinstrahlung oder direkter Strahlung von anderen Wärmequellen sein.

Anzeige des Testsystems:

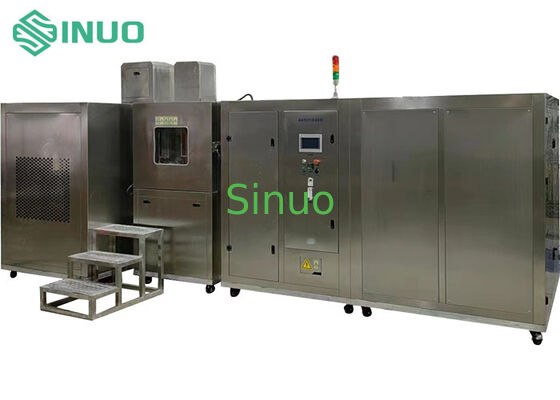

MIL-STD-810G hohe Konzentration Laminare Luftströmung Sand und Staub Prüfkammer 3
