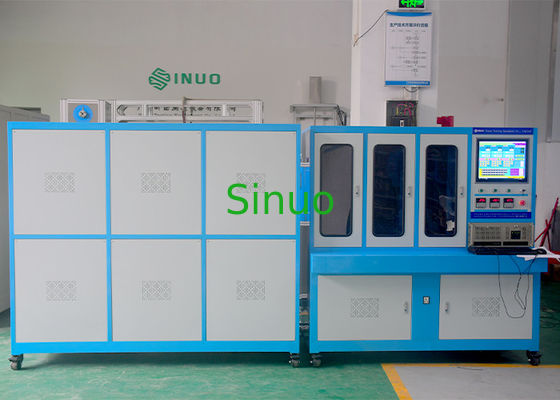

IEC60898-1 Leitungsschutzschalter-Auslösecharakteristik-Testmaschine

MOQ:	1
Preis:	Customized
Standardverpackung:	Sperrholz
Lieferfrist:	20 Tage
Zahlungs-Methode:	L/C, T/T, Western Union, MoneyGram
Lieferkapazität:	Satz 20 pro Monat

Einzelheiten Informationen

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Sinuo

Zertifizierung

Calibration Certificate (Cost Additional)

Modellnummer

SN6616

Applied Standard:

IEC60898-1

Applied Clause:

9.8, 9.9 and 9.10

Test Station:

Customizable

Sample Specification:

2.5~125A

Output AC Current:

1~320A

Output AC Voltage:

Hervorheben:

Testgerät Iecs 61000-4-12 EMC

Testgerät 4KV EMC

Klingelnwellen-Signal-Test-Generator

Beschreibung des Produkts

IEC60898-1 Prüfmaschine zur Prüfung der Ausfallmerkmale von Leistungsschaltern

Produktübersicht:

Die Prüfgeräte sind nach den Normvorschriften der

IEC 60898-1 Abschnitt 9.8, 9.9 und 9.10, IEC60947-1, Ziffer 7.2.1 usw.

Es ist gemacht, um zu überprüfen, dass der Schaltkreis erfüllt die Anforderungen, die 1,13 mal, 1,45 mal und 2,55 mal der Nennstrom gelten, um zu testen, ob es innerhalb der angegebenen Zeit trips.Das Prüfgerät kann auch die unmittelbaren Auslöschmerkmale des Schaltplatzes prüfen, d. h. 3 bis 20 Mal den Nennstrom anwenden, um zu prüfen, ob er aus der Zeit springt.Erfüllt auch die Anforderungen an den Standard-Test von 28 Tagen und den Temperaturanstieg..

Es eignet sich für Online-Tests von geformten Fall-Schaltkreisbrechern und Miniaturschaltkreisbrechern, bevor sie die Fabrik verlassen.Es ist eine notwendige Ausrüstung für die elektrische Leistungsprüfung von Leistungsschaltern Hersteller.

Technische Parameter:

Projektspezifikationen	Parameterinhalt
Anwendbare Norm	IEC 60898-1
Klausel	9.9, 9.10
Kontrollmethode	18Betrieb eines Computers mit einem Touchscreen von 0,5 Zoll
Programmiersprache	Englisch
Prüfobjekte	1Verzögerungstest eines Miniatur-Schaltungsschalters 1,13 + 1,45 Zoll; 2,55 Zoll 2- Sofortiger Test eines Miniatur-Schaltkreislaufschalters 3-20In 3. Temperaturanstiegstest eines Miniatur-Schaltkreislaufs 4. 28-Tage-Test eines Miniatur-Schaltwerks
Prüfstation	1 Bahnhof
Eingangsleistung	AC380V 50Hz 40kVA
Verzögerungsparameter
Ausgangsstrom	1 ~ 320A
Ausgangsspannung	1 bis 5 V
Ausgangsstromkanal	1-Kanal-Multi-P-Schaltkontakte werden in Serie angeschlossen, um mehrere Schalter gleichzeitig zu testen (max. 3 Stück)
Versuchsprodukte für Miniaturschalter	2.5 ~ 125A
Ausgangsstromwellenform	Sinuswelle (die Wellenformverzerrung des Stromstroms der Korrekturgeräte beträgt nicht mehr als 5%, der Systemfehler nicht mehr als 3%)
Stromkontrollemethode	Automatische Einstellung, der Strom wird auf dem Touchscreen eingestellt
Aktuelle Genauigkeit	Stufe 0.5
Genauigkeit der Spannung	Stufe 0.5
Transformatorverhältnis	400/5A
Prüfzeit	1~999999er Jahre
Strom	Nachdem 1,13-fache Strom angewendet wird, steigt es schnell und automatisch auf 1,45-fache Strom in 5 Sekunden
Einrichtung	Übernehmen Sie die Terminalmethode, verzögert: eine Station, augenblicklich: eine Station.
Sofortiger Ausfallversuch
Einrichtung	Übernehmen Sie die Terminalmethode, Verzögerung: drei Stationen, Sofort: eine Station.
Ausgangsstrom	Einheit für die Bereitstellung von Anlagen für die Anlagenbautechnik
Instant-Tripping-Ströme	3-20 In
Ausgangsspannung	1 bis 5 V
Ausgangsstromkanäle	1 Kanal
Aktuelle Genauigkeit	0.5 Ebene
Entschließung	1A
Sofortige Prüfzeit	≤ 0,2 Sekunden
Einstellung der Höchstgrenze für die Aktionszeit	1 bis 200 ms
Einstellung der unteren Aktionszeitgrenze	1 bis 200 ms
Prüfstation	1 Bahnhof
Zeit	1 bis 9999 ms
Schutzfunktion:	Kurzschlussschutz, Überlastschutz, Leckenschutz
Temperaturanstiegsprüfung	Unter normalen Arbeitsbedingungen, wenn der Leistungsschalter nach den vorgegebenen Bedingungen geprüft wird, darf der Leistungsschalter nicht beschädigt werden, um seine Funktion oder die Sicherheit der Verwendung zu beeinträchtigen.
Temperaturmesskanal	16 Kanäle, Temperatur Auflösung: 0,1 Grad, (1 Kanal misst die Umgebungstemperatur in der Kammer)
Thermoelement	T- oder K-Typ
Temperaturkurve	Computerbildschirm mit Temperaturdaten-Logging-Tabelle
Temperaturmessbereich	0 ~ 200 Grad
28-tägiger Test
Prüfprogramm	Die Probe wird mit Wechselstrom 30 V und Nennstrom versorgt, die Einschaltzeit beträgt 21 Stunden, die Ausschaltzeit 3 Stunden und der Zyklus beträgt 28 Mal.Die Endtemperatur wird während des letzten Einschaltzyklus gemessen., wird der Temperaturanstiegswert mit den Standardanforderungen verglichen.der Strom steigt in 5 Sekunden auf den Auslösstromwert, und der Leistungsschalter sollte innerhalb der angegebenen/vorgegebenen Zeit ausgehen.
Ausgangsspannung	Mehr als 30 V Wechselstrom
Ausgangsstrom	AC 3-125A
Kraft in der Zeit	Anschaltzeit 0-99h, vordefinierbar
Zeit zum Abschalten	0-99h kann vordefiniert werden
Anzahl der Zyklen	0-9999-Zeiten können voreingestellt werden
Zeit des Ausstoßes	Aufzeichnungsfähig
Ausfallstrom	3 ~ 200 A
Bewertung der Ergebnisse	1. ob der Leistungsschalter während des Tests stolperte oder nicht. Wenn er stolperte, scheiterte er; wenn er nicht stolperte, bestand er. 2Bei Temperaturanstiegsvergleichen ist ein Überschreiten des Standardwerts um 15 K fehlerhaft, wenn er nicht überschreitet, akzeptabel. 3. Wenn der Strom auf den Auslöserstrom steigt und innerhalb der angegebenen/vorgegebenen Zeit abläuft, ist er akzeptabel; wenn er die angegebene/vorgegebene Zeit überschreitet oder nicht abläuft, ist er defekt.
Ausstattung
Verbindungskabel	Kabel für den Temperaturanstiegstest: 1, 1.5Zwei, zwei.5, 4, 6 und 10, jede Spezifikation hat eine Länge von 1 Meter und entspricht 5 PCS für jede Spezifikation; 16, 25, 35 und 50, jede Spezifikation hat eine Länge von 2 Meter,und 5 PCS für jede Spezifikation entsprechen
Thermoelement	Typ K, 16 Stück, 2 m Länge pro Stück
Temperaturregelung in Kammern	1 Stück, zum Erhitzen der Kammer auf (RT+5~50°C) Aufheizung der Kammer auf (RT+5~50°C) 1 Heizungseinheit in jeder Kammer. Steuerungssystem zur Einstellung und Aufrechterhaltung der Temperatur für jede Kammer. 1 Regler sind auf der Steuerung installiert.
Hardware	Computerbildschirm größer als 18,5 Zoll, mit WLAN
Gießloch	Jede Arbeitsstation ist mit Gewindeöffnungen für eine einfache Verbindung mit Instrumenten außerhalb der Box ausgestattet
Software	Editierbare Programmsegmente, die Kurven bilden, Berichte erstellen und drucken können

Eigenschaften der Ausrüstung:

Die Ausrüstungskammer ist mit hochwertigem Stahl geschweißt, die Platte ist beschichtet und versiegelt und die Oberfläche ist antistatisch, rost- und korrosionsschutzfähig beschichtet.Der obere Teil der Ausrüstung ist mit einem Panel ausgestattetDie Ausrüstung ist vernünftig konzipiert und verwendet, wobei die Vorteile von Komfort, einfacher Bedienung,zuverlässige Leistung und schönes Aussehen.

Nach dem Standard IEC60898-1 Abschnitt 9 für das verzögerte Auslösen10.2.1 oder 9.10.2.2, können die Kammern in SN2501C gleichzeitig unabhängig voneinander geprüft werden.10.3.2-9.10.3.4, kann es nur in verschiedenen Zeiten getestet werden.

Prüfungstyp	Kombination 1	Kombination 2	Kombination 3	Kombination 3
Verzögerungsausfallprüfung	√
Sofortiger Ausfallversuch		√
Temperaturanstieg			√	√
28-tägiges Prüfverfahren				√

Die Kammer ist mit einer Heizvorrichtung mit einem Temperaturbereich von RT+5~50°C ausgestattet, so dass die Modellproben in der Kammer bei normalen Umgebungstemperaturen verwendet werden können,mit einer Leistung von mehr als 50 W und.

Die Software muss es ermöglichen, die Ausführung eines Prüfprogramms jederzeit zu beenden, ohne auf den Abschluss des Standardverfahrens warten zu müssen.Aufbewahrung der zum Zeitpunkt der Beendigung erzielten Ergebnisse.

Prüfprinzip:

Dieses Prüfgerät verwendet das Prinzip der niedrigen Spannung und des hohen Ausgangsstroms, verwendet den großen Strom in der Maschine, um den Ausgangsstrom des Transformators zu isolieren,setzt die aktuelle Größe über den Touchscreen, und die konstante Stromquelle regelt die Größe des Ausgangsstroms des Transformators, der die Funktion hat, den Strom automatisch zu stabilisieren.Es hat die Möglichkeit, die Testzeit mit dem Touchscreen einzusetzen und die Testzeit zu vergleichen, um die Qualität des Leistungsschalters zu bewerten.

IEC60898-1 Leitungsschutzschalter-Auslösecharakteristik-Testmaschine 0
