Ausrüstungsübersicht:

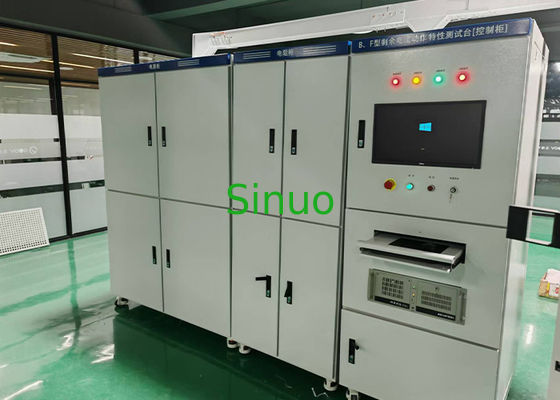

1Leckage-Kontrollschrank:
Das Leckkontrollschrank besteht hauptsächlich aus drei Leckprüfern (S1 geschlossener Leck, B-Typ 10A-Leck und 500A-Leck) zusammen mit der Steuerung.
Es unterstützt eine umfassende Prüfung aller derzeit verwendeten Arten von Reststrom-Schaltkreisbrechern (RCCBs), einschließlich:

• AC-Typ(50 Hz Sinuswelle AC)
• Eine Art(50 Hz Sinuswelle AC + pulsierende Gleichstrom)
• Typ F(variable Frequenz-AC und zusammengesetzte Wellen)
• Typ B(Altfunktionstyp)

Es ist in der Lage, verschiedene Formen von Restströmen zu erzeugen und zu testen, wie z. B.:

• Sinusoidale Wechselstromrückstände bei Frequenzen von 150 Hz, 400 Hz, 1000 Hz und darunter
• Wechselstrom-Rückstandsstrom, der sich auf einen glatten Gleichstrom-Rückstandsstrom überlagert
• Pulsierende Gleichstromrückstandsströmung, überlagert mit glatter Gleichstromrückstandsströmung
• Pulsierende Gleichstromrückstände, erzeugt durch Zweiphasen- oder Mehrphasen-Gleichrichterkreise
• Gleichstromrückstandsstrom

2. Automatisches Steuerungssystem:
Das automatische Steuerungssystem besteht hauptsächlich aus

• Industriecomputer der Firma Advantech (CPU i7, RAM 8G)
• 210,5-Zoll-LCD-Monitor
• HMI des MCGS-Touchpanels
• Qingzhi elektrische Parametererfassungsmodule
• Omron PLC
• Verschiedene Niederspannungssteuerungskomponenten
• Probeentnahme-Transformatoren und andere Stützteile

3. 125A Belastungsstrom:
Das Lastsystem bietet einemit einer Leistung von mehr als 50 W, bestehend aus mehreren parallelen Widerständen mit spezifischen Werten (0,5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A).
Die Lastübertragung wird durch Kontaktoren gesteuert, mitAutomatische Einstellung und gleichzeitiger Betrieb in drei Phasen.

Technischer Parameter

Inhalt der Prüfung

AC-Typ
(1) Bei keiner Belastung wird der Reststrom zur Prüfung verwendet.

(2) Wenn der Reststrom stetig ansteigt, wird die Richtigkeit der Aktion überprüft.

(3) Wenn der Reststrom geschlossen ist, wird die Richtigkeit der Aktion überprüft.

(4) Wenn plötzlich der restliche sinusförmige Wechselstrom auftritt, wird die Richtigkeit der Aktion überprüft.

S-Typ: Wenn der Reststrom und die Prüfzeit in Tabelle 2 plötzlich hinzugefügt werden, tritt das Produkt nicht ab.

(5) Wird plötzlich der Reststromwert zwischen 5 In und 500 A angezeigt, wird die Richtigkeit überprüft.
Die aktuellen Klassen sind: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) Bei Belastung mit Reststrom.
Bei Leistung unter Nennstrom nach 9.9.2.2 und 9.9.2.3.

(7) Spezielle Prüfbedingungen für RCD, deren Betriebsfunktion mit der Stromversorgungsspannung zusammenhängt.
Prüfung mit 0,85- und 1,1-facher Nennspannung.

Eine Art
(1) Überprüfen Sie den korrekten Betrieb, wenn der pulsierende Gleichstrom weiter steigt

(2) Überprüfung des ordnungsgemäßen Betriebs bei plötzlichem pulsierendem Gleichstrom

(3) Richtiger Betrieb unter Last. Bei Nennstrom nach 9.21.1.1

(4) Überprüfen Sie den korrekten Betrieb, wenn Restpulsierende Gleichstrom auf 0,006A glatte Gleichstrom überlagert wird

Typ F
(1)Wenn der kombinierte Reststrom stetig ansteigt, ist der korrekte Betrieb zu überprüfen.

(2) Bei plötzlicher Anbringung des kombinierten Reststroms wird der ordnungsgemäße Betrieb überprüft.

(3) Überprüfung des ordnungsgemäßen Betriebs eines Vierpol-RCD-Types F, wenn ein Reststrom auftritt, wenn nur zwei Pole angetrieben werden.
Das Vierpolarprodukt nach Nummer 9 prüfen.1.2, aber nur den neutralen Leiter und eine der Leitungen testen.

(4) Überprüfen Sie die Leistung unter Einlaufrückstandsstrom. Führen Sie einen Puls mit einem Spitzenstrom von 10 Ind an, messen Sie 3 Mal in Richtung Vorwärts und 3 Mal in Richtung Rückwärts,und das Produkt nicht abfällt.

(5) Überprüfen Sie die Richtigkeit, wenn ein pulsierender Gleichstrom mit einem glatten Strom von 10 mA überlagert wird.

Typ B
(1) Überprüfung der Richtigkeit für sinusförmige Wechselstromrückstände von 1000 Hz und weniger
a. Vergrößern Sie langsam den in Tabelle 2 angegebenen Reststrom von 0,2 In bis zum in Tabelle 2 angegebenen Reststromwert innerhalb von 30 Sekunden.
b. Überprüfen Sie den Bruchstrom; tritt der in Tabelle 2 angegebene Strom plötzlich auf, so prüfen Sie die Ausfallzeit des Produkts.
Allgemeine RCD: T<0,3 s S-Typ RCD: 0,13 s ≤ T <0,5 s
IEC 62423 Leistungsschalter 500A Reststromprüfsystem 0

(2) Überprüfung des ordnungsgemäßen Betriebs bei Überlagerung von Wechselstrom auf glatten Gleichstrom.
Das 0,4-fache des Nennbetriebsresidualstroms auf den Wechselstromresidualstrom (Wechselstromtyp) bei Nennfrequenz überlagern.
glatter Gleichstrom-Rückstandsstrom oder glatter Gleichstrom-Rückstandsstrom von 10 mA (je nachdem, welcher Wert größer ist).

(3) Richtiger Betrieb, wenn pulsierender Gleichstrom auf glatten Gleichstrom überlagert wirdReststrom
IEC 62423 Leistungsschalter 500A Reststromprüfsystem 1
Ein glatter Gleichstromminderstrom von 0.4 mal der Nennbetriebsrückstandsstrom oder ein glatter Gleichstromrückstandsstrom von 10 mA (der größere der beiden) wird auf den Wechselstromrückstandsstrom der Nennfrequenz (Typ A) überlagert, 0° Winkel).

(4) Überprüfung des korrekten Betriebs bei Erzeugung eines Gleichstromrückstands durch einen Zwei-Phasen-Gleichrichter
a. Vergrößern Sie den Strom langsam von 0,2 In auf 2 In, um den Auslösstrom des Produkts zu testen.
b. Nach dem in Tabelle 1 angegebenen Stromwert wird plötzlich Leckstrom hinzugefügt und die Ausfallzeit des Produkts getestet.
IEC 62423 Leistungsschalter 500A Reststromprüfsystem 2

(5) Überprüfung des ordnungsgemäßen Betriebs bei Erzeugung eines Gleichstromrückstands in einem Gleichrichterkreis einer dreiphasigen Stromversorgung
a. Vergrößern Sie den Strom langsam von 0,2 In auf 2 In, um den Auslösstrom des Produkts zu testen.
b. Nach dem in Tabelle 1 angegebenen Stromwert wird der Leckstrom plötzlich erhöht und die Ausfallzeit des Produkts getestet.
IEC 62423 Leistungsschalter 500A Reststromprüfsystem 3

(6) Überprüfung des korrekten Betriebs ohne Belastung bei der Glättung des Gleichstroms
a. Vergrößern Sie den Strom langsam von 0,2 In auf 2 In, um den Auslösstrom des Produkts zu testen.
b. Plötzliche Erhöhung des Leckstroms nach dem in Tabelle 1 angegebenen Stromwert zur Prüfung der Produktentzündungszeit.
IEC 62423 Leistungsschalter 500A Reststromprüfsystem 4

(7) Überprüfen Sie unter Last den korrekten Betrieb bei gleichbleibendem Gleichstrom.
Das Produkt wird mit einem Strom von 0,2 In bis 2 In getestet.

(8) Überprüfen Sie den ordnungsgemäßen Betrieb von dreipolischen und vierpolischen B-RCDs, wenn nur zwei Polen versorgt werden.
Die Prüfung ist gemäß Nummer 9 durchzuführen.2.1.2 und 9.2.1.7.1, die nur neutralen und einphasigen Strom liefert.

(9) Nach der Prüfung ist zu überprüfen, ob der RCD durch einen Prüfstrom von 2,5 In glatter Gleichstrom ausgelöst wird.

Wellenform der aktuellen Ausgabe

1. Typ A 0°

2. Typ A 90°

3. Typ A 135°

4. AC-Typ

5. DC+

6. AV Typ 1000 Hz

7. DC2P

8. Kompositionswelle

9. Aktionszeit AC300mA

10. Aktionszeit DC1000mA
