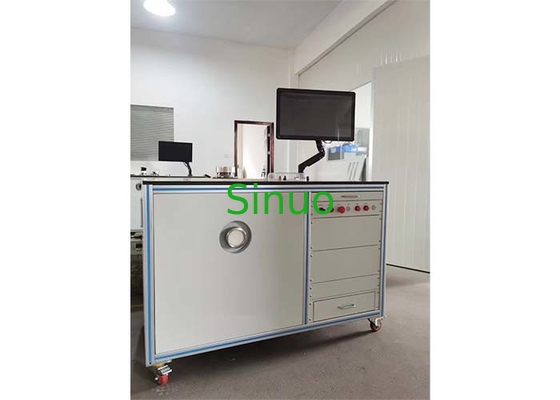

IEC 60312 Staubsauger-Lufttestsystem PC Automatischer Betrieb

1. Wechselstromparameter

2Gleichstromparameter

3Vakuum-Sender: -50,0 bis 0,0 kPa, Ausgangssignal 4 bis 20 mA, Genauigkeit 0,5%.

4Nach den Anforderungen der europäischen Norm B ist das Prüfverfahren der europäischen Norm B ein Öffnungsplattentyp, wobei die Öffnungsgröße der Öffnungsplatte in Millimetern (50, 40, 30, 23, 19, 16, 13, 10, 6.5, 0, werden insgesamt 10 Punkte gesammelt).

5Ausgleichskasse: Die Größe und das Material der europäischen Norm Typ B sind nach IEC60312 (Typ B) entworfen und hergestellt.

6. Wechselstromversorgung: Einphasige variable Frequenzstromversorgung (von dem Kunden vorbereitet).

7Gleichstromversorgung: Gleichstromstabilisierte Stromversorgung (von dem Kunden vorbereitet).

8Durchflussmessbereich: (0,5 bis 5) m3/min, Genauigkeit: 0,5%.

9. Fügen Sie eine Festpunkt-Prüffunktion hinzu und treffen Sie Pass-/Fehlerurteile basierend auf den angegebenen Standards. Wenn der Test fehlschlägt, gibt es akustische und visuelle Alarme. Die Festpunkte sind: vollständig geöffnet, Ф13, Ф6.5, und vollständig geschlossen.

Arbeitsbedingungen:

Temperaturbedingungen zur Gewährleistung der Messgenauigkeit: 20°C±5°C.

Betriebstemperaturbereich: 0 bis 40 °C, relative Luftfeuchtigkeit: 30% bis 90%.

c. Es gibt keine ätzenden oder explosionsfähigen Gase im Innenraum.

d. Stromversorgung: Stromverbrauch AC220V/50H ≤ 200 W.

e. Sicherung: 0,5 A.

f. Prüfstromversorgung: kann den Anforderungen des Produkts entsprechen.

Sicherheitsindikatoren für Geräte:

a. Dämmungswiderstand: Die Abstandsdichte zwischen der Hülle und dem Leistungsausgang ist größer als 5 MQ.

b. Widerstandsspannung: Die Widerstandsspannung zwischen dem Leistungsausgangsgerät und dem Gehäuse beträgt 1800 V für 2 Sekunden und der Nennstrom beträgt 10 mA.

c. Erdung: Die Erdenelektrode der Stromversorgung, der Widerstand zwischen den Gehäusen ist kleiner als 0,2Ω.

Zusammensetzung des Systems:

a. ein elektrisches Bedienfach (AC/DC-Parametermesser HL120E (50A), Computer, Vakuum-Sender, Datenerfassungskarte, Bedienschalter, Luftschalter, Bedienkreis usw.)

b. Europäische Norm B: Der Prüfstand ist mit einem Druckgleichschrank der europäischen Norm B, einer Lüfteroberfläche, einer Staubsaugeroberfläche, einer Anschlusssignalleitung, einer Prüföffnungsplatte ausgestattet.Steuerungssystem für Öffnungsplatten, Vakuumsensor, Kontaktor, Steuerkreis, Schutzplatte der Öffnung usw.).

Hauptfunktion:

a. Das System passt die Lufteinlassöffnungsplatte automatisch von groß auf klein an, prüft die Eingangsspannung, den Strom, die Eingangsleistung, den Leistungsfaktor, die Frequenz,Ausgangsleistung und Vakuumgrad des StaubsaugerDer Prüfwert wird durch eine LED angezeigt, und der Computer erstellt die 0 bis 10 Sammelpunkte des Luftvolumens.

b. Unter Computersteuerung werden alle charakteristischen Kurven gleichzeitig abgeschlossen.

1) P1=f(Q) charakteristische Kurve

2) Ps=f(Q) charakteristische Kurve

3) Hm=f(Q) charakteristische Kurve

4)n=f(Q) charakteristische Kurve

5)U=f(Q) charakteristische Kurve

6)I=f(Q) charakteristische Kurve

c. Die Prüfung kann den maximalen Vakuumgrad Hmmax, die Messung des maximalen Luftvolumens Qmax, die Messung der maximalen Saugleistung Psmax, die Messung des maximalen Wirkungsgrads ηmax und die Daten jeder Prüfung kennzeichnen..

d. Die geprüften Daten können gespeichert und Prüfberichte und Kurven entsprechend den Anforderungen des Benutzers erstellt werden.
