4 Stationen Waschmaschinen Verbrauchsprüfungssystem
| UUT Type: | Waschmaschinen | Main Temp.&Huim.: | typischerweise 23 °C und 65 % relative Luftfeuchtigkeit |
| Horizontal Temperature Nonuniformity: | ≤±1°C (10°C-45°C) | Vertical Temperature Gradient: | ≤±0,5°C/m (16°C-45°C) |
| Wind Speed: | ≤0,25 m/s | Test Station: | 4 Stationen |

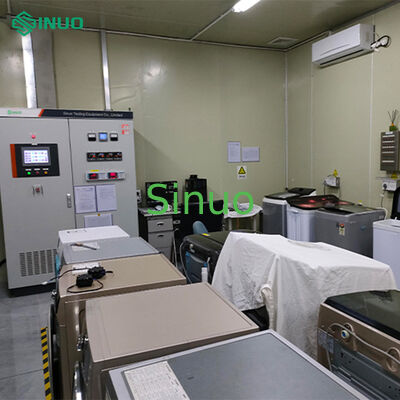

Dieses Labor nutzt isolierte Kammerpaneele und eine zugehörige Luftaufbereitungseinheit, um eine stabile Temperatur- und Feuchtigkeitsumgebung für die Leistungsprüfung von Waschmaschinen zu schaffen. Unter Verwendung eines Wassersystems mit konstanter Temperatur und zugehöriger Mess- und Steuerungssysteme können die getesteten Einheiten kontinuierlich bei einer Temperatur von 23 ± 2 °C und einer Feuchtigkeitskontrolle von 65 % ± 5 % betrieben werden. Diese Einrichtung bietet die notwendigen Voraussetzungen für die Prüfung des Energieverbrauchs von Waschmaschinen und andere Leistungstests.
Dieses Projekt, ein Waschmaschinen-Leistungslabor, umfasst im Wesentlichen drei Teststationen für Waschmaschinen und eine Teststation für eine Referenzmaschine. Ziel ist die Einrichtung eines hochmodernen Labors, das Waschmaschinentests durchführen und so die Produktqualifizierungsraten und die Wettbewerbsfähigkeit auf dem Markt verbessern kann.
Das Labor umfasst eine Fläche von ca. 51㎡. Es besteht aus einem Testraum und einem Geräteraum, in dem Leistungstests für Waschmaschinen durchgeführt werden können. Dieses Labor kann an drei Stationen gleichzeitig Tests durchführen. Der Laborbau umfasst im Wesentlichen folgende Teile:
- Prüfkammerraum
- Kühl- und Kühleinheiten
- Umweltkontrollsystem
- Wasserversorgungssystem und Rohrleitungssystem mit konstanter Temperatur und konstantem Druck
- Kontrollsystem
- System zur Kontrolle der Wasserhärte
- Messsystem (Teststationen können Einlasswassertemperatur, Druck, Wasserhärte und elektrische Parameter messen)
- Stromversorgungssystem und sekundäre Energieverteilungstechnik
- Design, Installation und Inbetriebnahme
- Anforderungen an die Umgebungstemperatur des Testraums: 10 °C–35 °C, typischerweise 23 °C, mit einer Regelgenauigkeit von ±1 °C
- Anforderungen an die Umgebungsfeuchtigkeit im Testraum: 55 % RH-75 % RH, typischerweise 65 % RH, mit einer Regelgenauigkeit von ±2 % RH
- Temperaturgleichmäßigkeit: Horizontale Temperaturungleichmäßigkeit: ≤±1°C (10°C-45°C)
- Vertikaler Temperaturgradient: ≤±0,5°C/m (16°C-45°C), sonst ≤1,2°C/m
- Windgeschwindigkeit: ≤0,25 m/s
- Regelung der Versorgungsspannung: ±1 %
- Anforderungen an die Wasserversorgungstemperatur: 10 °C–60 °C, einstellbar innerhalb von ±1 °C; Auch eine direkte Wasserversorgung ist möglich
- Wasserversorgungsdruck: (0,03 MPa-1,2 MPa), einstellbar innerhalb von ±0,02 MPa, typischerweise 0,24 MPa ±0,02
- Wassertemperaturstabilität: ≤±2,0 °C
- Wasserhärtebereich: (0,1–3,0 mmol/L) ±0,2 mmol/L, manuell eingestellt
- Elektrische Instrumente: Strom, Spannung, Leistung usw., 0,25-Pegel, Spannungsbereich 0–600 V, Strom 0–20 A, Genauigkeit: ±0,5 %
- Temperaturerfassung: ±0,1 °C, Auflösung: 0,01 °C
- Genauigkeit der Luftfeuchtigkeitsregelung: ±3 % RH
- Energieverbrauch: ±0,5 %; Einheit: 0,001 kWh
- Strom: 0–20 A, Genauigkeit: ≤ ± 0,5 %.
- Spannung: 0–300 V, Genauigkeit: ≤ ± 0,5 %, 0–330 V, Genauigkeit: ≤ ± 0,5 %
- Leistung: 0-4 kW, Genauigkeit: ≤ ± 0,5 %
- Wasserversorgungsdruck, Genauigkeit: ≤ ± 0,02 MPa
- Stromverbrauch
- Wasserverbrauch
- Waschverhältnis
- Verschleißrate beim Waschen
- Entwässerungsleistung
- Spülleistung
- Testraum: 100 mm dicke Polyurethan-Isolierschicht, 0,6 mm dicke doppelseitig farbbeschichtete Stahlpaneele
- Flammhemmende Polyurethanplatten mit einer Schaumdichte von mindestens 38 kg/m³ und einer Flammschutzklasse B1
- Abmessungen des Testraums: L6000mm x B3000mm x H3200mm; Spezifische Abmessungen können basierend auf den tatsächlichen Bedingungen angepasst werden
- Prüfplätze: 4 Plätze, Edelstahlarbeitsplätze
- Testraumtür: B1200mm x H2200mm, ohne Schwelle, mit Beobachtungsfenster
- Beleuchtung: Es sind vier doppelrohrige, beschlag- und wasserfeste Leuchtstofflampen (mit Schutzabdeckungen) verbaut
- An der Wand (an der Tür) ist eine einphasige AC-Notstromsteckdose installiert.
- Im Testraum ist ein Schild angebracht, das auf den Testbetrieb hinweist
- Decke: 600 x 600 mm große perforierte Aluminiumpaneele sorgen für eine gleichmäßige Luftverteilung
- Der Boden des Prüfraums besteht aus wasserfestem Beton, ist mit rutschfesten Fliesen ausgelegt und verfügt über Entwässerungsrillen
- Lüftungsgerät: Edelstahlgehäuse (1 Einheit)
- Luftversorgung: Radialgebläse (2 Einheiten)
- Wassergekühlter Kühler: 1 Einheit
- Heizgerät: Elektroheizung aus Edelstahl, dreiphasiger Leistungsregler, leicht zu zerlegen und zu warten
- Befeuchtungssteuerung: Elektrisches Befeuchtungsrohr aus Edelstahl, dreiphasiger Leistungsregler, Wassertank komplett aus Edelstahl mit abnehmbarer und waschbarer Abdeckung zur einfachen Entfernung von Kalkablagerungen (1 Einheit)
- Schutzvorrichtungen: 1 Satz für Luftdruck, Übertemperatur, Wasserabschaltung, Hoch- und Niederdruck und Überstrom
| NEIN. | Name | Modell |
|---|---|---|
| 1 | Kompressor | Scrollen |
| 2 | Kondensator | R22, luftgekühlt mit Lamellen |
| 3 | Filtertrockner | EK-Serie |
| 4 | Schauglas | HMI-Serie |
| 5 | Elektronisches Expansionsventil | F-Serie |
| 6 | Magnetventil | 200RB-Serie |
| 7 | Handventil | BM-Serie |
| 8 | Abzweigrohr | ￠3 |
| 9 | Aluminium-Lamellenverdampfer | Hydrophile Aluminiumfolie |
| 10 | Hochdruckmanometer | -1~3,0 MPa |
| 11 | Niederdruckmanometer | -1,0 ~ 1,6 MPa |
| 12 | Hoch- und Niederdruckschutz | PS2-L7A |
| 13 | Ölabscheider | A-WZ-Serie |
| 14 | Gasabscheider | SA-Serie |
| 15 | Andere Ventile | --- |
- Zwei Sätze dreiphasiger, frequenzgeregelter Netzteile: 15 kVA, einstellbare Spannung 0–400 V, 0,1 V Auflösung, 50/60 Hz Frequenz
- Stromversorgung für Waschmaschinen und Referenzmaschinen
- Alle Versorgungsspannungen sind programmierbar
Jeder Arbeitsplatz verfügt über ein Drei-Wege-Wasserversorgungssystem. Zwei davon sind Wasserversorgungssysteme mit konstanter Temperatur und konstantem Druck, einschließlich Kaltwassertanks und Warmwassertanks. Wassertemperatur und -druck sind einstellbar, die Wasserhärte ist manuell steuerbar. Einer zapft die Wasserversorgung an; Alle Wasserpumpen sind Southern-Edelstahlpumpen.
