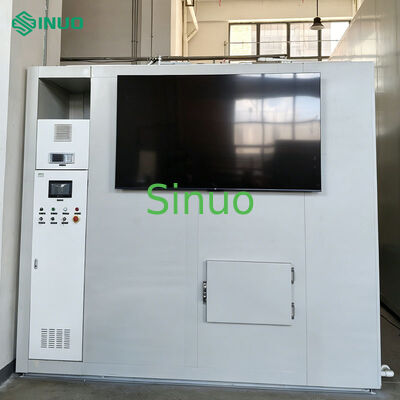

ISO 15042 7,5 PS Luft-Enthalpie-Energiedifferenz-Testsystem
Grundlegende Eigenschaften
Herkunftsort:
China
Markenname:
Sinuo
Zertifizierung:
Calibration Certificate (Cost Additional)
Modellnummer:
SN331-25RT
Handelsimmobilien
Mindestbestellmenge:
1
Preis:
Tailored
Zahlungsbedingungen:
T/T
Lieferfähigkeit:
1 eingestellt pro Monat
Spezifikationen
| Applied Standards: | ISO 15042, ISO 5151 usw. | UUT Type: | 7,5-PS-Klimaanlagen |
| Test Report: | Das Format kann angepasst werden | Cooling Capacity: | 0,75 PS ~ 7,5 PS |
| Heating Capacity: | 0,75 PS ~ 7,5 PS | Air Flow: | 300 bis 4000 m3/h |
| Static Pressure Precision: | ≤±(±0,5 % RD)+(±0,5 % FS) | Nozzle Pressure Precision: | ≤±(±0,25 % RD)+(±0,25 % FS) |
Beschreibung des Produkts
ISO 15042 7.5HP Prüfsystem für den Energieunterschied zwischen Luft-Enthalpie
Systemübersicht
Dieses 7.5 HP-Lebensluftenthalpy-Testlabor besteht aus Innen- und Außenräumen, die zur Prüfung der Leistung der Klimaanlage durch Messung von Temperatur, Druck und elektrischen Parametern bestimmt sind.Das System eignet sich zur Prüfung des Fenstertyps, Split-Type und freistehende Klimaanlagen, die sowohl Standard-Betriebsbedingungen als auch erweiterte Prüfbedingungen für die Produktprobenkontrolle und -entwicklung unterstützen.
Der Betrieb des Systems wird über eine programmierbare Steuerung und eine HMI-Schnittstelle gesteuert, wobei die Datenerhebung mit hoher Genauigkeit und die Echtzeitübertragung an die höheren Computer zur Verarbeitung, Anzeige, Speicherung,und Berichterstattung.
Konformitätsstandards
Konzipiert und geprüft nach:
- ISO 5151:2010
- ISO 15042:2017
Funktionsprinzip
Der Prüfraum regelt die Lufttemperaturen der Trocken- und der Nasslampe durch ausgewogene Temperatur- und Luftfeuchtigkeitskontrolle an.Während Temperaturmessgeräte die Leistung des Heizgeräts und des Luftbefeuchters regulieren, um die gewünschten Luftbedingungen zu erreichen.
Betriebsverfahren
Checkliste vor dem Start
- Überprüfen Sie vorherige Laufprotokolle
- Überprüfung des Zustands der Strom- und Wasserversorgung
- Stellen Sie sicher, dass die Prüfeinheit ordnungsgemäß installiert ist
Standardbetrieb
- Schließen Sie den Stromauslöser und drücken Sie die Taste "Start"
- Aktivieren von Ventilatoren, Heiz-, Luftbefeuchtigungs- und statischen Drucksystemen über HMI
- Anschalten der Kühl- und Düsenanlagen nach Bedarf
- Einstellen der Temperaturregler SV-Werte gemäß den Betriebsbedingungen
- Energieversorgung der UUT über eine Frequenzvariable
- Messen der UUT-Parameter, sobald sich die Betriebsbedingungen stabilisiert haben
- Abschaltung folgt der umgekehrten Abfolge des Startup-Verfahrens
Prüfungseinheit
Unterstützte UUT-Typen
- Wandart
- Deckenart
- 4-Wege-Typ
- Bodenstandart
Messbereiche
- Versuchskapazitätsbereich:
- Kühlkapazität: 0,75 PS - 7,5 PS
- Heizleistung: 0,75 PS - 7,5 PS
- Luftstrom: 300-4000 m3/h (Empfangskammer mit 7,5 PS)
- Größe der Einheit:
- Die Prüfungen werden in der Regel in einem anderen Mitgliedstaat durchgeführt, als in dem die Prüfungen durchgeführt werden.
- Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für alle Fahrzeuge, die mit einem Fahrzeug ausgestattet sind.
- Elektrische Parameter:
- Einphasenleistung: 0-5 kW
- Einphasespannung: 0-300V
- Einphasenstrom: 0-20A
- Frequenz: 50/60 Hz
- Leistungsfaktor: 0-1
Stromversorgung
- Typ: Drei-Phase, Vier-Draht, 45 kVA (1 Satz)
- Versorgungsanlage: 7,5 PS Einantrieb, ein Typ (3-Phasen-Stromversorgung)
Umweltanforderungen
- Keine starken Luftströme, direktes Sonnenlicht oder ätzende Gase
- Keine starken Schwingungen oder Störquellen
- Umgebungstemperatur: 0°C-35°C, relative Luftfeuchtigkeit: < 90%
- Umgebung des Kontrollraums:
- Temperatur: 23°C ± 5°C
- Luftfeuchtigkeit: < 85% RH (einschließlich Nichtbetriebszeiten)
- frei von Insekten, Nagetieren und korrosiven Gasen
Nutzungsvoraussetzungen
- Stromversorgung: 3Φ5W 415V±10%, 50Hz, 150kVA (50%-85% Betriebsrate)
- Wasserversorgung: sauberes, schalefreies Wasser bei 20 L/h; Anschluss DN15
- Abfluss: Anschluss DN50
Fähigkeiten prüfen
- Nennkühlkapazität (T1, T2, T3)
- Nennheizkapazität (hohe, niedrige, extrem niedrige)
- Messung des Luftstroms
- Entfeuchtungskapazität
- Analyse der Eingangsleistung
- Berechnung der EER/COP
- Frequenz-, Strom- und Spannungsmessung
Messgenauigkeit
| Messgenauigkeit | Wiederholbarkeitsgenauigkeit |
|---|---|
| Im Vergleich zur Standardmaschine | Durchschnittliche Abweichung von 3 Prüfungen nach der Installation |
| Kühlleistung: ± 2% | Kühlleistung: ± 1% |
| Heizkapazität: ± 2% | Heizleistung: ± 1% |
Haupttestbedingungen
| - Nein. | Prüfpunkt | Innenseite (°C) | Außenseite (°C) | ||
|---|---|---|---|---|---|
| Trockenkugel | Feuchte Zwiebeln | Trockenkugel | Feuchte Zwiebeln | ||
| 1 | Nennkühlung T1 | 27 | 19 | 35 | 24 |
| Nennkühlung T2 | 21 | 15 | 27 | 19 | |
| Nennkühlung T3 | 29 | 19 | 46 | 24 | |
| 2 | Höchstkühlung T1 | 32 | 23 | 48 | 32 |
| Maximaler Kühlwert T2 | 27 | 19 | 35 | 24 | |
| Maximaler Kühlwert T3 | 32 | 23 | 52 | 31 | |
| 3 | Einfrieren T1 | 21 | 15 | 21 | 15 |
| Einfrieren von T2 | 21 | 15 | 10 | 8 | |
| Einfrieren von T3 | 21 | 15 | 21 | 15 | |
| 4 | Mindestkühlung | 21 | 15 | 18 | 12 |
| 5 | Schweiß im Gehäuse | 27 | 24 | 27 | 24 |
| 6 | Bewertungsheizung hoch | 20 | 15 | 7 | 6 |
| Nennheizung niedrig | 20 | 15 | 2 | 1 | |
| Nennheizung besonders niedrig | 10 | 8 | - 5 | -6 | |
| 7 | Höchstheizung | 27 | 19 | 24 | 18 |
| 8 | Mindestwärme | 20 | 15 | - Sieben | -8 |
| 9 | Automatisches Auftauen | 20 | 12 | 2 | 1 |
Zusätzliche Prüfbedingungen
| Innenseite | Außenseite | |
|---|---|---|
| Temperatur (°C) | 10 bis 40 | - 15 bis 60 |
| Relative Luftfeuchtigkeit | 35% bis 93% | 25% bis 93% |
| Steuergenauigkeit (°C) | ±0,2 (WB) | ±0,2 (WB) |
| Prüfpräzision (°C) | ±0,1 (WB) | ±0,1 (WB) |
Anmerkung: Die Temperaturkombinationen dürfen nicht signifikant von den Normen abweichen.Kapazitätsprüfung mittels EinseitigeenthalpymethodeLeistung nicht garantiert bei Auftauen oder Stillstand des Geräts.
Dauerbetrieb
Außenseitenraum mit Dauerbetriebsfähigkeit:
- ≥ 10 Stunden bei DB=2,0°C, WB=1,0°C
- ≥ 8 Stunden bei DB=-7,0°C, WB=-8,0°C
Messunsicherheiten
- RTD-Temperaturgenauigkeit: ≤ ± 0,1°C
- Statischer Druckunterschied: ≤ ± ± 0,5%RD) + ± ± 0,5%FS
- Druckdifferenz der Düse: ≤ ± ± 0,25%RD) + ± 0,25%FS
- Eintritts- und Ausgangsdifferenz: ≤ ± ± 0,25%RD) + ± 0,25%FS)
- Elektrische Eingänge: ≤ ± ± 0,25%RD) + ± ± 0,25%FS
- Temperatur des Thermocouples: ≤ ± 0,5°C
- Kühlmitteldruck: ≤ ± ± 0,25%RD) + ± 0,25%FS)
- Relative Luftfeuchtigkeitssender: ≤ ± 3,0% RH
Systemstruktur
Installation der Ausrüstung
