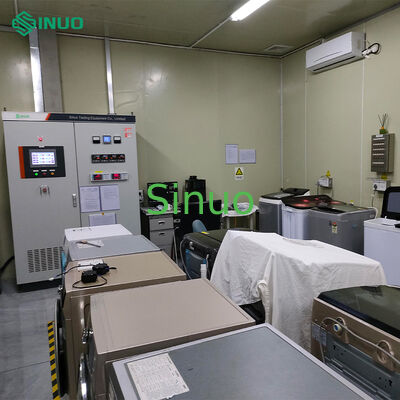

IEC 62552-Testsystem für die Energieeffizienz von Kühlschränken mit zwei Stationen

ISO 15502 Energieeffizienzprüfungskammer für Kühlschränke und Gefrierschränke bietet eine stabile und zuverlässige Umgebung für die Prüfung und Entwicklung von Kühlschranktypen.Das System kann gleichzeitig zwei Kühlschränke für umfassende Prüfungen unter verschiedenen Standardbetriebsbedingungen und simulierten Nutzungsszenarien aufnehmen..

Konformitätsstandards:IEC 62552:2015

Testfähigkeiten:

• Prüfung der Kühlgeschwindigkeit
• Analyse der Lagertemperatur
• Messung des Arbeitskoeffizienten
• Überwachung des Stromverbrauchs
• Bewertung der Gefrierkapazität
• Prüfung der Lastwiederherstellung
• Bewertung der Eiskapazität
• Kondensationstests

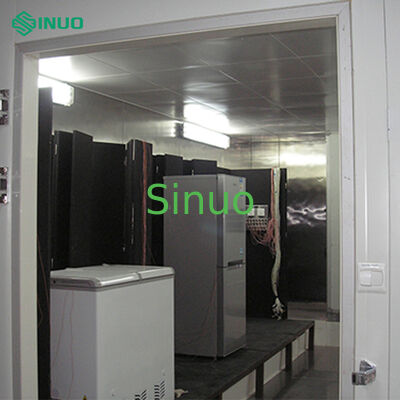

Laborstruktur:

• Isolierplatten aus Polyurethanschaum von 100 mm Dicke der Klasse B1
• Höchstzufuhr- und zweiseitige Rückflugluftsysteme
• 0.6 mm dicke Stahlplatten für Innen- und Außenflächen
• Aluminium-Pfortendecken
• Außenabmessungen: 4000 mm W * 4000 mm D * 3200 mm H
• Einblättertür mit elektrisch beheiztem Rahmen und Aussichtsfenster
• 2 Holzprüfstände (2300mm W * 1200mm D * 2300mm H)

Leistungsparameter:

• Temperaturbereich: von 0°C bis +50°C ±0,3°C
• Luftfeuchtigkeitsbereich: 35% RH bis 93% RH ± 3,0% RH (kontrollierbar zwischen 10 °C und 45 °C)
• Windgeschwindigkeit: weniger als 0,25 m/s
• Heiz-/Kühlgeschwindigkeit: Übergang von -10°C auf 50°C in weniger als 90 Minuten
• Vertikaler Temperaturgradient: weniger als 0,88°C/m

Temperatur- und Luftfeuchtigkeitskontrolle:

• Temperaturregler: SR93
• Kontrollbereich: von 0°C bis 50°C
• Genauigkeit der Steuerung: ±0,3°C
• Luftfeuchtigkeitsbereich: 35% bis 95% RH
• Genauigkeit der Luftfeuchtigkeitskontrolle: ± 3% RH

Temperaturmessung:

• Thermoelemente: 2 * 0,254 mm (Ø), Omega, 20 Punkte pro Station
• Messgenauigkeit: ±0,3°C (-5°C bis 80°C)
• Isothermische Anschlüsse: American Omega SMP-MF spezielle Steckdosen
• Temperaturparameterüberwachung: Yokogawa GM10, 40 Kanäle

Computer-System:

• Prozessor Intel i7
• 8 GB RAM
• 1 TB Festplatte
• 27-Zoll-LCD-Monitor
• Windows-basierte Testsoftware mit englischer Schnittstelle

Klimatisierungseinheit:

• Wassergekühlte Kompressionskondensationseinheit mit Schrittlossteuerung
• 3HP+3HP Copeland/Danfoss Kompressoren
• Kupferwärmetauscher und -spule
• Elektrische Heizung aus Edelstahl mit Festkörper-Relee-Steuerung
• Ultraschallbefeuchter mit automatischer Wasserversorgung
• Zentrifugalventilator
• Klimaschrank aus Edelstahl (1.0 mm)

Steuerungssystem:

• Temperatur- und Luftfeuchtigkeitsregler: SR93
• Programmierbare Logiksteuerung: Mitsubishi PLC
• Berührungsschirm: Mitsubishi 10 Zoll
• Festkörperrelais: Ximaden oder gleichwertige namhafte Marken
• Leistungsschalter und Kontaktoren: Marke Schneider
• Umfassende Alarm- und Schutzfunktionen

Bau und Materialien:

• mit einer Dicke von > 0,01 mm
• Isotherme Endgeräte aus 1,2 mm dickem Edelstahl
• Kontrollschrank mit 1,2 mm dicken Stahlplatten
• Alle Instrumente und Komponenten sind neu, von hoher Qualität mit gültiger Garantie
• Professionelles Kabelmanagement mit spezieller Kennzeichnung

Sicherheitsmerkmale:

• Brennbare Gasalarmsystem (0-1000 ppm oder 0-100% LEL-Bereich)
• Schutzvorrichtungen gegen abnormale Temperatur, Druck, Wasserstand, Spannung und Strom
• Elektrotechnisches Sicherheitsdesign, das den nationalen Normen entspricht
• Zuverlässige Erdung mit 2,5 mm2 Kupferdraht
• 72-stündiger Dauerbetrieb ohne Auftauen

Die Laborprüfsoftware bietet eine umfassende Funktionalität zur Bewertung der Leistungsfähigkeit von Kühlschränken:

• Die neueste Prüfsoftware entspricht der Norm IEC 62552
• Einstellbare Datenerhebungsgeschwindigkeit (3 bis 30 Sekunden)
• Umfassende Prüffunktionen einschließlich:
  • Analyse des Stromverbrauchs
  • Überwachung der Lagertemperatur
  • Bewertung der Gefrierkapazität
  • Messung der Kühlgeschwindigkeit
  • Temperaturwiederherstellungsprüfung
  • Bewertung der Eisproduktionskapazität
  • Analyse der Spannungsfluktuation
• Ausgezeichnete Stabilität und Zuverlässigkeit
