ES7821 Turm/Tisch/Komfortventilatoren und -Regler Energieeffizienzprüfungslabor

ES7821 Turm-/Tisch-/Komfortlüfter und Regler Energieeffizienz-Prüflabor

Anwendung von Normen:

ES 7821 "Komfortlüfter und Regler für Haushalt und ähnliche Zwecke - Verfahren zur Messung der Leistung"

Dieses Energieeffizienz-Prüflabor für Turm-/Tisch-/Komfortlüfter wurde in Übereinstimmung mit IEC 60879:2019, ES 7821:2024 und anderen anwendbaren Normen entwickelt. Es ermöglicht die präzise Messung wichtiger Leistungsindikatoren, einschließlich Luftgeschwindigkeit, Luftstromrate, Drehzahl, Stromverbrauch und Energieeffizienz, für verschiedene Lüftertypen wie Tisch-, Stand- und Säulenventilatoren. Das System unterstützt die Datenerfassung und -analyse für die Bewertung von Lüfterprodukten, die Qualitätskontrolle sowie für Forschungs- und Entwicklungszwecke.

Systemübersicht:

Diese Testlösung verwendet eine kompakte Einkammer-Konfiguration und integriert ein dediziertes Luftstrommessmodul, was eine hohe Genauigkeit und langfristige Stabilität bei der Leistungsbewertung gewährleistet. Die Kammerstruktur besteht aus 100 mm dicken Hart-Polyurethan-Isolierplatten, kombiniert mit doppelseitigen 0,6 mm farbbeschichteten Stahlblechen, was eine ausgezeichnete Wärmespeicherung und eine stabile Testumgebung bietet.

Um eine präzise Umweltkontrolle zu gewährleisten, ist das System mit einer unabhängigen externen Klimaanlage gekoppelt. Durch die Integration von Kühl-, Heiz- und Befeuchtungsfunktionen kann die Testkammer hochpräzise Temperatur- und Feuchtigkeitsbedingungen aufrechterhalten und somit eine breite Palette von Testszenarien vollständig erfüllen.

Ein separater Steuerungs- und Betriebsraum ist außerhalb der Testkammer angeordnet und beherbergt Büroarbeitsplätze, integrierte Strom- und Schaltschränke sowie Frequenzumrichter. Dieser Hilfsraum wird in der Regel vom Kunden neben der Kammer mit modularen Paneelstrukturen errichtet, was Flexibilität, einfache Installation und effiziente Raumnutzung bietet.

Der gesamte Prüfvorgang wird über ein computergestütztes Steuerungssystem verwaltet, das es den Bedienern ermöglicht, Tests aus der Ferne durchzuführen, ohne das interne Luftstromfeld zu beeinträchtigen. Alle Prüfverfahren sind automatisiert, mit Echtzeit-Datenerfassung, -speicherung und -analyse. Nach Abschluss der Tests werden Luftstromleistungsergebnisse und Energieeffizienzbewertungen automatisch generiert, was eine hohe Wiederholbarkeit, verbesserte Effizienz und ein optimiertes Datenmanagement gewährleistet.

vollständig erfüllt.

Prüfling

* Tischventilator

* Standventilator

* Säulenventilator

* Stromversorgung: AC 0~250V stufenlos einstellbar, ±1%

Prüfinhalte

* Windgeschwindigkeit: Säulenventilator, Standventilator, Tischventilator

* Luftvolumen: Säulenventilator, Standventilator, Tischventilator

* Drehzahl: Säulenventilator, Standventilator, Tischventilator

* Eingangsleistung: Säulenventilator, Standventilator, Tischventilator

* Energieeffizienzwert: Säulenventilator, Standventilator, Tischventilator

Prüfgenauigkeit

* Luftvolumen: Nach der Installation liegt die Abweichung zwischen den drei Messergebnissen und dem Durchschnittswert innerhalb von ±3%.

Haupt elektrische Steuerteile:

Gerätename	Genauigkeit und Klasse	Referenzfoto
Strom- und Schaltschrank	Marke: Sinuo
Temperatur- und Feuchtigkeitssensor	Marke: DIHUI Modell:DSWP-T5W1 Anzeige Dezimalpunkt: 0.01 °C Instrumentengenauigkeit: 0.5 °C Luftfeuchtigkeit: ±3%RH
Anemometer	Marke: OMEGA Modell: HHF142B Bereich: 40 FPM bis 7800 FPM Instrumentengenauigkeit: ± 1 % Genauigkeit
Luftdrucksensor	DWSP-T5W1
Elektrisches Parametererfassungsmodul	Marke: Yokogawa Modell: WT310 Genauigkeit: 0.1%
Industriecomputer	Marke: ADVANTECH Modell: IPC-610L+SIMB I5-2400 8G 500 GSSD

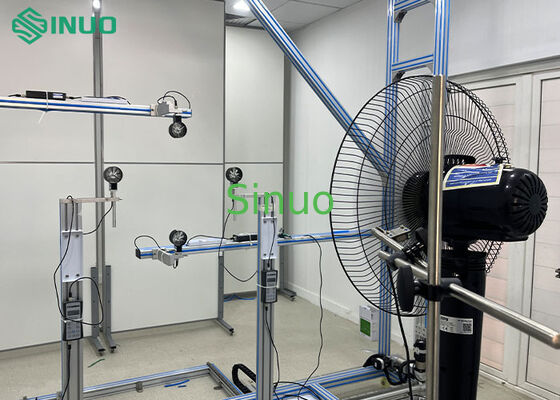

Vor-Ort-Foto als Referenz







Hauptvorteile des Produkts



• Dieses Prüfsystem wurde nach spezifischen Kundenanforderungen entwickelt und angepasst und ist hauptsächlich für die Leistungsbewertung von Tisch-, Stand- und Säulenventilatoren bestimmt und deckt eine breite Palette von Anwendungsszenarien ab.

• Im Vergleich zu herkömmlichen Prüfständen liefert das System höhere Messgenauigkeit, zuverlässige und konsistente Datenausgabe, kürzere Testzyklen und vereinfachte Bedienung und bietet gleichzeitig geringeren Energieverbrauch und reduzierte Anfangsinvestitionen vollständig erfüllt.

• Das System verfügt über eine zweischichtige automatische Steuerungsarchitektur mit computergestützter Bedienung und unabhängigem Datenschutz. Dieses Design gewährleistet langfristige Betriebsstabilität und benutzerfreundliche Steuerung und verhindert effektiv Datenverlust oder Testunterbrechungen, die durch Computerausfälle, Neustarts oder Bedienfehler verursacht werden. Während der Prüfung unterstützt das System gleichzeitige Rohdatenerfassung, Echtzeit-Prozesskurvenanzeige, automatische Berechnung, Berichts- und Druckerstellung sowie Ergebnisvisualisierung. Abschließende Testberichte werden automatisch in kundenspezifischen Formaten vollständig erfüllt.

• Es wird ein optimiertes energieeffizientes Prüfraumdesign verwendet, das schnelle Reaktion und stabile Kontrolle kombiniert. Der schnelle Stabilisierungsmechanismus ermöglicht es dem System, stationäre Betriebsbedingungen innerhalb von etwa 2,5 Stunden vollständig erfüllt.

• Alle Schlüsselkomponenten werden von international anerkannten Marken bezogen, was eine hervorragende Zuverlässigkeit und eine geringe Ausfallrate gewährleistet. Temperatur- und Feuchtigkeitsmessungen werden von DIHUI-Sensoren durchgeführt, die Luftgeschwindigkeiten werden mit Testo- oder TSI-Instrumenten überwacht und die Bewegungssteuerung erfolgt durch japanische Schritt- und Servomotoren oder gleichwertige Hochleistungsalternativen vollständig erfüllt.

• Der Prüfraum legt Wert auf hocheffizienten und energiesparenden Betrieb und nutzt Wärmerückgewinnungstechniken und mehrstufige Regelstrategien in ausgewählten Abschnitten, um den Stromverbrauch bei langfristigem Betrieb erheblich zu senken.

• Die Gesamtstruktur weist ein sauberes, modernes Erscheinungsbild auf und ist mit bekannten Marken-Isolierplatten konstruiert, die üblicherweise in Kühlhausanwendungen verwendet werden und sowohl eine überlegene thermische Leistung als auch eine glatte, ebene Außenoberfläche bieten.

• Der für Langlebigkeit ausgelegte Prüfraum unterstützt den kontinuierlichen Langzeitbetrieb mit hoher Zuverlässigkeit und erreicht unter normalen Nutzungsbedingungen eine Lebensdauer von über 10 Jahren.

• Die Testergebnisse zeigen eine ausgezeichnete Übereinstimmung mit nationalen Referenzlaboren, wobei Vergleichsabweichungen innerhalb von 3% kontrolliert werden, was die technischen Kriterien für nationale Laborakkreditierung und Produktionslizenzanträge vollständig erfüllt.



Anemometer-Anzeige
