IEC60529 Mehrfunktions-IPX3 IPX6 Wassersprüh- und Strahlprüfkammer für die Prüfung des Schutzschutzes von Gehäusen

MOQ:	1
Preis:	Customized
Standardverpackung:	Sperrholzkiste
Lieferfrist:	30 Tage
Zahlungs-Methode:	T/T
Lieferkapazität:	10 Sätze pro Monat

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Sinuo

Zertifizierung

Calibration Certificate (Cost Additional)

Modellnummer

SN4416-1400

Innere Kammergröße:

L1400*B1400*H1400mm

Angewandte Standards:

L1880*B4200*H2200mm

Abmessungen der Produkte:

Länge und Breite ≤1000 mm, Höhe ≤100 mm

Umdrehungsmethode der Drehscheibe:

Immer positiv / positiv und negativ wechseln

Plattentellergeschwindigkeit:

1-5 r/min (verstellbar)

Drehscheiben-Durchmesser:

￠200mm und 600mm

Maximale Tragfähigkeit des Plattenspielers:

≤20 kg

Oszillierende Geschwindigkeit:

IPX3: 15 Mal/min; IPX4: 5 Mal/min

Beschreibung des Produkts

IEC60529 Mehrfunktions-IPX3 IPX6 Wassersprüh- und Strahlprüfkammer für die Prüfung des Schutzschutzes von Gehäusen

Ausrüstungsübersicht:

Anwendungshintergrund: Die Zerstörung von Produkten und Materialien durch natürliches Wasser (Regen, Meer, Fluss usw.) verursacht jedes Jahr einen unermesslichen wirtschaftlichen Verlust.Zu den Schäden gehören vor allem Korrosion, Verblendung, Verformung, Festigkeitsverlust, Ausdehnung, Schimmel usw., vor allem elektrische Produkte brechen leicht in Brände durch durch Regen verursachte Kurzschlüsse.Die Prüfung von Schutzwasser für bestimmte Produkte oder Materialien ist ein wesentlicher und kritischer Prozess..

Allgemeine Anwendungsbereiche: Außenbeleuchtung, Haushaltsgeräte, Autoteile und andere elektronische und elektrische Produkte.

Funktion der Ausrüstung: Die Hauptaufgabe der Ausrüstung besteht darin, die physikalischen und sonstigen zugehörigen Eigenschaften elektronischer und elektrischer Produkte, Lampen, elektrischer Schränke, elektrischer Komponenten,Fahrzeuge, Motorräder und deren Teile und Bauteile unter simulierten klimatischen Bedingungen.um die Konstruktion zu erleichtern, Verbesserung, Überprüfung und Fabrikkontrolle des Erzeugnisses.

Der Hersteller muss die erforderlichen Informationen über die Fahrzeugkennzeichnung und die Fahrzeugkennzeichnung der Fahrzeugkennzeichnung und -kennzeichnung ermitteln.2013IPX3, IPX4, IPX5, IPX6 PrüfungAbbildung 4 und Abbildung 6.

Ausrüstungsmerkmale:

1. geeignet für die Wasserdichtigkeitsprüfung des Produkts IPX3, IPX4, IPX5, IPX6.

2Die Außenhülle besteht aus hochwertiger Stahlplatte und die Oberfläche ist mit Backlack lackiert, was schön und langlebig ist.

3.Die Innenkammer und der Drehtablett sind alle aus SUS304# Edelstahlplatte, um eine langfristige Verwendung ohne Rost zu gewährleisten.

4Es gibt ein transparentes Beobachtungsfenster an der Tür und eine LED-Beleuchtung im Inneren der Kammer, so dass der Bediener die interne Prüfung leicht beobachten kann.

5. IPX34: KonfiguriertSchwingröhren mit einer Breite von R200 mm, R400 mm und R600 mmnach den Spezifikationen der Abbildung 4 der IEC60529 (nachstehend dargestellt)

图示, 工程绘图

描述已自动生成

6. IPX56: Konfiguration einer Sprühdüse nach den Spezifikationen der Abbildung 6 der IEC60529 (siehe unten):

IEC60529 Mehrfunktions-IPX3 IPX6 Wassersprüh- und Strahlprüfkammer für die Prüfung des Schutzschutzes von Gehäusen 0

7. Drehtablettantrieb: Verwendung eines hochwertigen Schrittmotors, kann automatisch die positive und negative Rotation steuern (vorwärts und rückwärts:geeignet für die Prüfung der Probe beim Einschalten und zur Verhinderung der Kabelwicklung).

8. Die Prüfzeit kann auf dem Touchscreen eingestellt werden.

9Das Kernsteuerungssystem verwendet einen 7-Zoll-Touchscreen + PLC. Die elektrischen Komponenten verwenden importierte Marken wie Omron. Der Verkabelungsprozess entspricht den Anforderungen der nationalen Normen.Die Anordnung der elektrischen Platte ist vernünftig, ist die Verkabelung fest und die Markierung klar.

10. Es ist mit einer wasserdichten Steckdose innerhalb der Kammer für die Stromversorgung der Probe ausgestattet.

11. mit Sicherheitsschutz von Leckenschutz, Wasserknappheitsschutz, Kurzschlussschutz.

Technische Parameter:

TechnischeParameter	Grundparameter
	Größe der Innenkammer	*L1400W1400H1400mm*
	Größe der Außenkammer	L1880W4200H2200mm
	Zulässige Abmessungen der Produkte	Länge und Breite ≤ 1000 mm, Höhe ≤ 100 mm
	Durchmesser der Drehscheibe	¢ 200 mm und 600 mm
	Höchstbelastung der Drehscheibe	≤ 20 kg
	Geschwindigkeit des Drehers	1-5 r/min (verstellbar)
	Umdrehungsmethode des Drehplattes	Immer positiv / positiv und negativ wechseln
	Methode der Strömungsanpassung	Manuelle Einstellung des Flusses durch Einstellung des Durchflussmessers auf der Platte
	Testzeit	0-999 Minuten
	Stromversorgung für die Probe	Konfiguriert mit einer wasserdichten Steckdose in der Kammer, mit der der Kunde während der Prüfung die Probe mit Strom versorgen kann, und kann je nach dem vom Kunden verwendeten Steckdatentyp hergestellt werden.

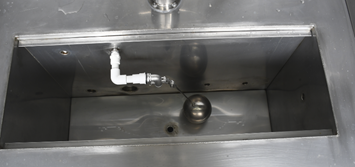

	Wasserversorgung für die Prüfung	Mit einem eingebauten Wasserbehälter von ca. 90 l kann das Wasser recycelt werden
	Gesamtgewicht	Ungefähr 450 kg.
	Erforderlicher Standort	4.4m ((D) 2.2m ((W) 2.4m ((H)
	IPX34 Parameter für Schwingröhren
	Schwingungsrohr	R200 mm und R400 mm und R600 mm
	Abstand zwischen der Düse und der Probe	Innerhalb von 200 mm
	Sprühöffnungsabstand	50 mm
	Schwingwinkel des Schwingrohrs	± 60° (IPX3), etwa ±160° ((IPX4) (Anmerkung: Die Norm verlangt IPX3:120°; IPX4: fast 360°, aber da während der Prüfung ein Drehtablett unter dem Schwingungsrohr steht, kann bei der tatsächlichen Prüfung 360° nicht erreicht werden, wenn der Drehtablett nicht vorhanden ist.dann kann 360° erreicht werden)
	Winkel zwischen zwei Löchern	120° (IP3) 180° (IP4)
	Nadelloch	φ0,4 mm
	Schwinggeschwindigkeit	IPX3: 15mal/min; IPX4: 5mal/min
	Wasserfluss aus jedem Loch	00,07 L/min + 5%
	Sprühdruck	80 bis 150 Kpa
	IPX56 - Parameter der Düse
	IPX5 Düsenstrahlöffnung	6.3 mm
	IPX6 Düsenstrahlöffnung	12.5 mm
	IPX5Jet-Fluss	12.5 ± 0.625
	IPX6 Strahlstrom	100 ± 5 L/min
	Wasserdruck (Mpa)	Gemäß dem angegebenen Wasserfluss eingestellt
	Entfernung zum Flugzeug	2.5M (Düse entfernt von der Mitte des Plattenspielers), kann der Abstand durch den Tunnel erreicht werden
	Befestigte Methode mit Düse	Mechanische Befestigung
	Elektrische Parameter
	Stromversorgung der Anlagen	380 V, 50 Hz
	Ausrüstungskraft	5.0KW
	Sicherheitsschutzfunktion	Leckenschutz, Schutz vor Wasserknappheit, Schutz vor Kurzschluss
Nutzungsbedingungen	Die folgenden Bedingungen werden vom Benutzer garantiert und die entsprechende Verbindung ist abgeschlossen.
Raumnutzung	Der Boden ist eben, die Abwasserleitung ist glatt, Boden und Wand sind wasserdicht, Die Bodenlastfähigkeit beträgt mindestens 200 kg/m2. Gut belüftet Keine starken Vibrationen um das Gerät herum Kein starkes elektromagnetisches Feld um das Gerät. Keine brennbaren, explosionsfähigen, ätzenden Stoffe und Staub um die Ausrüstung herum Um die Ausrüstung herum wird ein geeigneter Raum für die Verwendung und Wartung gelassen: Rückseite, linke und rechte Seite, Oberseite der Ausrüstung: 800 mm; Vorderseite der Ausrüstung: 1400 mm
Umweltbedingungen	Temperatur: 5°C~35°C Relative Luftfeuchtigkeit: ≤ 85% Luftdruck: 86 kPa106 kPa
Bedingungen der Stromversorgung
Spannung, Frequenz	AC380V; 50 Hz; dreiphasige Vierdraht + Schutzerddraht
Macht	5.0kW
Schutzwiderstand bei Erdung	Der Erdungswiderstand des Schutzbodens ist kleiner als 4Ω
Stromwechsel	1. Der Benutzer ist verpflichtet, den Leckenschutzluftschalter der entsprechenden Kapazität für die Ausrüstung an der Anlage zu konfigurieren,und der Schalter muss für die Vorrichtung unabhängig verwendet werden. 2Es ist verboten, den Schalter oder die Steckdose zu benutzen. 3Der Leckenschutzluftschalter ist nicht mehr als 2 m von der Ausrüstung entfernt.
Wasserquelle	1Der Benutzer muss die Wasserquelle für die Ausrüstung an der Installationsstelle konfigurieren, der Wasserdruck ist mindestens 0,2 MPa, und der 4-Punkte-Kran wird installiert. 2Die Position des Wasserhahns ist nicht mehr als 2 Meter von der Ausrüstung entfernt. 3Wenn der Wasseranschluss des Kunden von einem anderen Typ ist, muss der Kunde einen Adapter vorbereiten.

IEC60529 Mehrfunktions-IPX3 IPX6 Wassersprüh- und Strahlprüfkammer für die Prüfung des Schutzschutzes von Gehäusen 1

IEC60529 Mehrfunktions-IPX3 IPX6 Wassersprüh- und Strahlprüfkammer für die Prüfung des Schutzschutzes von Gehäusen 3
