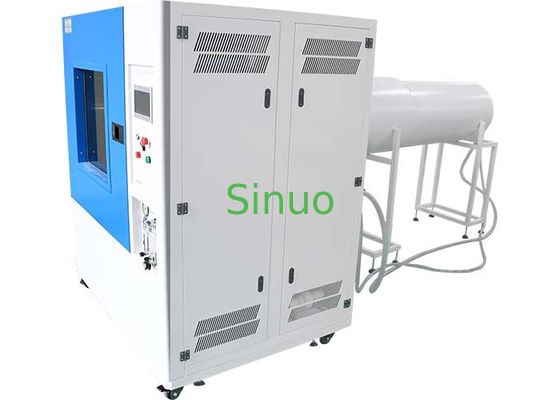

IEC60529 IPX3~IPX6 Sprühdüsen- und Schlauchdüsen-Testkammer 512L

Die SN4416-512L IPX3 bis IPX6 Sprüh- und Schlauchdüsen-Prüfkammer ist ein integriertes wasserdichtes Prüfsystem für den Schutz vor Wassereintritt, das streng nach IEC 60529:1989 +A1:1999 +A2:2013 (Schutzarten durch Gehäuse, IP-Code) gebaut ist. Sie unterstützt IPX3- und IPX4-Sprüh-/Spritzwasserprüfungen sowie IPX5- und IPX6-Hochdruckwasserstrahlprüfungen, wie in Abbildung 5 und Abbildung 6 des Standards definiert.

Natürliche Wassereinwirkung – einschließlich Regen, Spritzwasser und Hochgeschwindigkeitswasserstrahlen – birgt erhebliche Risiken für elektrische und elektronische Produkte: Kurzschluss, Korrosion, Schimmel, Verformung und strukturelles Versagen. Diese Kammer reproduziert diese realen Wassereinwirkungsszenarien präzise und ermöglicht es Herstellern und unabhängigen Prüflaboren, die Wasserdichtigkeit von Produkten zu überprüfen, das Gehäusedesign zu optimieren und zuverlässige Werksabnahmen durchzuführen.

Weit verbreitet für Außenbeleuchtung, Haushaltsgeräte, Automobilkomponenten, elektrische Schränke, Steuerungskomponenten und andere elektrische und elektronische Baugruppen, kombiniert sie die IPX3/IPX4-Sprühdüse und die IPX5/IPX6-Schlauchstrahldüse in einer einzigen Testeinheit für eine flexible und effiziente IP-Schutzart-Validierung.

• 4-in-1 IP-Wasserdichtigkeitstest in einer Kammer: Führen Sie IPX3-, IPX4-, IPX5- und IPX6-Tests durch, ohne zwischen mehreren Geräten wechseln zu müssen. Separate kalibrierte Düsen entsprechen IEC 60529 Abbildung 5 (IPX3/4) und Abbildung 6 (IPX5/6).
• Korrosionsbeständige SUS304-Edelstahl-Innenstruktur: Kammerinnenraum und Drehteller bestehen aus SUS304-Edelstahl, die Außenhülle aus backlackbeschichtetem Stahlblech für eine lange Lebensdauer gegen Wasser- und Feuchtigkeitskorrosion.
• Klares Beobachtungsfenster aus gehärtetem Glas mit interner LED-Beleuchtung: Echtzeit-visuelle Überwachung von Proben während Sprüh- und Strahlprüfungen.
• Programmierbarer Drehteller mit Schrittmotor: Einstellbare Drehzahl von 1–5 U/min, unterstützt Einrichtungsdrehung oder Vorwärts-/Rückwärts-Wechseldrehung. Rückwärtsdrehung vermeidet Kabelsalat bei Stromprüfungen von Proben.
• SPS + 7-Zoll-Touchscreen-Steuerungssystem: Einfache Einstellung der Prüfdauer (0–999 Min.). Kern-Elektrokomponenten verwenden importierte Omron-Teile für einen stabilen und zuverlässigen Betrieb.
• Präzise Fluss- und Druckregelung: Manuelle Flussregelung über Panel-Rotameter, optional mit elektronischem Durchflussmesser. Stabile Wasserdruckregelung erfüllt die Standard-Fluss-Toleranzanforderungen.
• Umfassender Sicherheitsschutz: Integrierter Leckageschutz, Wassermangel-Schutz und Kurzschlussschutz für einen stabilen Laborbetrieb.
• Präzisionsgefertigte Standarddüsen: Messing-Sprühdüse mit 121 Löchern für IPX3/4; 6,3 mm (IPX5) und 12,5 mm (IPX6) Strahl-Düsen für Hochdurchsatz-Wasserstrahlprüfungen.

Diese IP-Sprühkammer wird zur Überprüfung der Wasserdichtigkeit von Folgendem verwendet:

• Außenbeleuchtung und Leuchten
• Haushaltsgeräte
• Automobil- und Motorradteile
• Elektroschränke, Steckverbinder und elektronische Baugruppen

IEC 60529:1989 +A1:1999 +A2:2013 – Schutzarten durch Gehäuse (IP-Code). Deckt die Prüfanforderungen IPX3, IPX4, IPX5 und IPX6 in Abbildung 5 und Abbildung 6 ab.

• Material: Messing
• Außendurchmesser: Ø102 mm; Kugeldurchmesser SØ75,5 mm
• Insgesamt 121 Löcher von Ø0,5 mm
• Durchfluss: 10 L/min ±5%, Rotameter einstellbar, elektronischer Durchflussmesser optional
• Arbeitsdruck: 50 ~ 150 kPa; Messbereich 0 ~ 0,25 MPa
• Sprühdistanz: 300 ~ 500 mm
• Abnehmbare bewegliche Aluminiumabdeckung

• IPX5 Düsenöffnung: 6,3 mm, Durchfluss 12,5 ±0,625 L/min
• IPX6 Düsenöffnung: 12,5 mm, Durchfluss 100 ±5 L/min
• Strahlentfernung: 2,5 m von der Düse zum Drehtellerzentrum
• Druck eingestellt, um den Zielfluss gemäß IEC 60529 zu erreichen

• Umgebungstemperatur: 5 °C ~ 35 °C
• Relative Luftfeuchtigkeit: ≤85%
• Luftdruck: 86 kPa ~ 106 kPa

• Ebenes Fundament mit guter Entwässerung; wasserdichter Boden und Wand
• Bodenbelastbarkeit ≥ 200 kg/m²; gute Belüftung
• Keine starken Vibrationen, starke elektromagnetische Felder oder brennbare/korrosive Stäube in der Nähe
• Wartungsabstand: 800 mm hinten / links / rechts / oben; 1400 mm vorne

• Wasserversorgung ≥ 0,2 MPa; 4-Punkt-Anschluss innerhalb von 2 m
• Unabhängiger Fehlerstromschutzschalter innerhalb von 2 m vom Gerät
