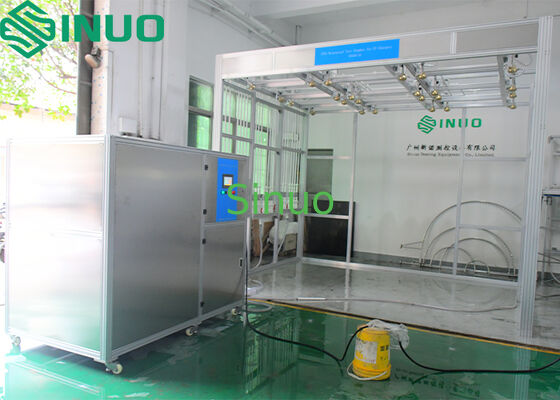

IEC60529:2013 Zuverlässige IPX4-Wasserdichte Prüfkammer für Elektrofahrzeugladegeräte

MOQ:	1
Preis:	Customized
Standardverpackung:	Sperrholzkiste
Lieferfrist:	30 Tage
Zahlungs-Methode:	T/T
Lieferkapazität:	1 eingestellt pro Monat

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Sinuo

Zertifizierung

Calibration Certificate (Cost Additional)

Modellnummer

SN448-3A

Prüfstandard:

IEC60529-2013, IPX4-Regentest

Durchflussrate:

10 l/min ±5 % pro Düse

Testdauer:

0,01 s – 99,9 min

Niederschlagsentfernung:

0,3–0,5 m

Sprayrichtung:

Manuell einstellbar

Düsenmontage:

Auf der Oberseite der Regenkammer angeordnet

Beschreibung des Produkts

IEC60529:2013 Zuverlässige IPX4-Wasserdichte Prüfkammer für Elektrofahrzeugladegeräte

Produktinformationen:

Dieses vollautomatische wasserdichte Prüfsystem ist nach folgenden Vorschriften konzipiert und hergestellt:

1.IEC 60529:2013 Schutzgrade des Gehäuses (IP-Code)- Ich weiß.IPX4

2.Kunden- Ich weiß.s spezifische Anforderungen an die Ladestelle für den Regen (Probentyp, Material, Höchstmaße, Höchstgewicht usw.)

Es wird verwendet, um die wasserdichte Leistung von Ladestationen (Türen, Abdeckungen und Dichtungsoberflächen) gegen Regen einzudringen zu bewerten und ihre Einhaltung der IPX4-Schutznormen zu überprüfen.

Das System hat eine intelligente zentralen Steuerung auf PLC-Basis, mit Touchscreen-Betrieb und Parameter-Einstellung.5) sind in einem Matrix-Layout angeordnet, mit einstellbaren Spritzwinkeln, die eine wasserdichte Prüfung auf der Oberfläche von Ladestationen verschiedener Spezifikationen ermöglichen.Diese Ausrüstung ist eine ideale Wahl für Testorganisationen und Fabriklabore.

Prüfprinzip:

Während des Regentests sendet die Steuerung ein Signal, um das System zu starten. Die Wasserpumpe zieht Wasser aus dem Wassertank in das Pipeline-Sprühsystem.Das System erzeugt den erforderlichen Niederschlag (jede DüseWasser wird über IPX4-Standarddüsen mit einstellbaren Winkeln auf die Probenoberfläche gesprüht.

Struktur Zusammensetzung:

Regentestraum (vom Benutzer erstellt)	1.vom Benutzer zu konstruieren, einschließlich Wassertank, Abwassereinrichtungen und Wasserzirkulation. 2.Die Vorderseite ist offen, so dass ein Gabelstapler den Ladestapel platzieren kann. 3.Der Boden ist mit Entwässerungskanälen ausgestattet.
Kontrollschrank	1.PLC-gesteuert mit 7-Zoll-Touchscreen. 2.Echtzeitüberwachung des Durchflusses über ein elektronisches Durchflussmessgerät; Sprühdauer und Durchflussrate können auf einem Touchscreen eingestellt werden. 3.TEr ist...Kontrollschrank Sie wird mit dem vom Nutzer selbst gebauten Wassertank verbunden und versorgt alle 24 Sprinkler mit Wasser, wodurch eine kontinuierliche Sprühprüfung durch das eigene Wasseraufbereitungssystem des Nutzers ermöglicht wird.
Sprühmechanismus	1.Umfasst Tor- und Magnetventile, Haupt- und Nebenleitungen, Stützrahmen und verstellbare IPX4-Sprinkler. 2.Wie gezeigt Unterhalb sind vier vertikale Pfähle an den Ecken installiert, die mit Aluminiumprofilen auf der Oberseite die Sprühdüsen anordnen. 3.Die Struktur der Aluminiumprofile kann inDas Bild unten und die endgültigen Abmessungen werden nach der Größe des Benutzers entworfen.- Ich weiß.s rEin Testraum. 4.Alle Sprinkler sind oben auf dem Regen installiert Prüfung Raum über Aluminiumprofile, nach IEC 60529, Abbildung 5, mit Messingkappen ausgelegt. 5.Sprinkler- Ich bin hier.6 Zeilen ×4 Spalten (foder das detaillierte Layout, siehe folgende Abbildung). 6.Eine Hauptleitung versorgt 24 Sprühdüsen mit Wasser durch sechs Zweigrohre mit vier Düsen an jedem Zweig.
Sicherheitsschutzeinrichtungen	Sicherstellung eines zuverlässigen und sicheren Betriebs des Systems

Technische Parameter:

- Nein. Ich weiß nicht.	Artikel	Parameter
1	Stromversorgung	AC380V 50Hz, 15 kW, mit Leckenschutzluftschalter Ddie nach gemeinsamen lokalen Stromverhältnissen bestimmt werden.
2	Stichprobengröße	Standard: 900×900×2400 mm
3	Prüfstand	IEC60529-2013, IPX4-Regenprüfung
4	Parameter der Düse	AußendurchmesserF102 mm Durchmesser der Kugelkappe: SF75.5 mm Zentralloch: 1 Zwei innere Ringe: 24 Löcher, 30- Nein.Abstand Außen vier Ringe: 96 Löcher, 15- Nein.Abstand Gesamthöhle: 121 Durchmesser des Lochs:F0.5 mm Material: Messing
5	Fließrate	10 L/min±5% pro Düse, überwacht mit einem Durchflussmessgerät,tDer Gesamtdurchfluss kann direkt über den Touchscreen eingestellt werden.
6	Niederschlagsabstand	Mindestentfernung von der Düse zur Probe: 0.3- Ich weiß.0.5 m (pro Norm).
7	Sprührichtung	Der Winkel der Düse kann manuell so eingestellt werden, dass er der Prüfoberfläche entspricht.
8	Montage der Düse	Spritzglas an der Oberseite der Niederschlagskammer, geneigt 45- Nein.nach unten (verstellbar),6 Zeilen×4Kolumnen.
9	Druckmessgerät	0- Ich weiß.1 MPa, angezeigt.
10	Dauer der Prüfung	0.01 s- Ich weiß.99.9 Minuten, programmierbar.
11	Wasserversorgungssystem	1.Sprühwasser aus Wasser Tank über Markenpumpe. 2.Das gesprühte Wasser wird durch das Wasserkreislaufsystem gesammelt und recycelt (das Wasserkreislaufsystem wird vom Anwender konstruiert).
12	Steuerungssystem	Mitsubishi PLC, Touchscreen-Schnittstelle, Durchflussmessgerät. Die Prüfdauer und der Gesamtwasserfluss können über einen Touchscreen eingestellt und überwacht werden. Manuelle und automatische Bedienung verfügbar.
13	Aufzeichnung von Leckagen	Manuelle Kontrolle
14	Probenbehandlung	Probe mit Gabelstapler geladen/entladen.
15	Sicherheitsschutz	Phasenfolge-Schutz, Leckenschutz, Kurzschlussschutz, abnormaler Betriebsschutz.

Übersicht über das Prüfverfahren:

1.Die Prüfdauer wird über den Touchscreen nach dem Modell des Ladestapels festgelegt.

2.Lassen Sie den Ladestapel mit einem Gabelstapler in die Kammer in die Haltestelle.

3.Starten Sie das Testprogramm aus der Ferne; das System führt automatischen Regentest durch.

4.Nach Abschluss des Sprühens stoppen und die Probe entfernen.

5.Die Ergebnisse werden ausgewertet und auf der Grundlage der aufgezeichneten Daten ermittelt.

Hauptkomponenten und Markenliste:

- Nein. Ich weiß nicht.	Komponente	Marke/Ursprung	Einheit	Qty	Anmerkungen
1	Touchscreen	Weintek	pc	1
2	PLC-Steuerung	Mitsubishi	Satz	1
3	Wasserpumpe	Nanfang	pc	2	1 arbeitend, 1 standby
4	Stromversorgung	Meanwell (Taiwan)	pc	1
5	Zwischenrelais	Der Name: Omron	Satz	1
6	Schaltkreisbrecher	- Ich weiß.	pc	1
7	Durchflussmesser	China	pc	1
8	Näherungsschalter	Yangming (Taiwan)	pc	1
9	Elektromagnetische Ventile	Luftangriff	pc	6
10	Phasenschutzvorrichtung	Der Name: Omron	Satz	1
11	Mechanische Teile	Sinueo	Satz	1
12	Software	Sinueo	Satz	1
13	Sprinkler	Sinueo	Satz	24

IEC60529:2013 Zuverlässige IPX4-Wasserdichte Prüfkammer für Elektrofahrzeugladegeräte 2

IEC60529:2013 Zuverlässige IPX4-Wasserdichte Prüfkammer für Elektrofahrzeugladegeräte 3
