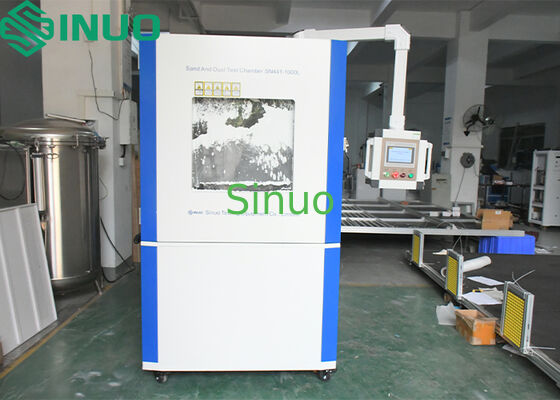

IEC60529 Abbildung 2 IP5X/6X Sand- und Staubprüfkammer 1000L
| Fine Dust: | mit einer Breite von 75 mm oder weniger | Coarse Dust: | mit einer Breite von 150 mm oder weniger |
| Dust Concentration: | 2kg/m ³ | Air Flow Meter: | 1 bis 20 L/M |
| Baking Dust Temperature: | NT2Fächer | Talcum Powder dosage: | 2 ̊5 kgm3 |
| High Light: | IP5X/6X Staubprüfkammer 1000L,Sandprüfkammer nach IEC60529,Umweltprüfkammer mit Garantie |
||
- Prüfung elektrischer und elektronischer Produkte in Sand- und Staubumgebungen
- Bewertung von Fahrzeug- und Motorradbauteilen und -dichtungen
- Simulation natürlicher und von Fahrzeugen verursachter Sand- und Staubbedingungen
- Beurteilung der schädlichen Auswirkungen von mit Partikeln beladenem Luftstrom auf elektrische Produkte
| Parameter | Spezifikation |
|---|---|
| Modell | SN441-1000L |
| Arbeitsgröße (mm) | L1000 × W1000 × H1000 |
| Außengröße (mm) | L1450 × W1250 × H2200 |
| Parameter | Spezifikation |
|---|---|
| Temperaturbereich des Backstaubs | NT1Klimaschutz |
| Feinstaub | mit einer Breite von 75 μm oder weniger |
| Grobes Staub | 150 μm oder weniger |
| Luftstromgeschwindigkeit | Höchstens 2 m/s |
| Staubkonzentration | 2 kg/m3 |
| Dosierung von Talkumpulver | 5 kg/m3 |
| Methode des Staubblasens | Von oben nach unten |
| Negativdruckdifferenzbereich | -10 ~ 0 kPa (verstellbar) |
| Metallnetzdurchmesser | 50 μm |
| Nominaler Abstand zwischen den Zeilen | mit einer Breite von 75 μm oder weniger als 150 μm |
| Kontrolltyp | Reichweite |
|---|---|
| Schockzeit | 1s ¢ 99h (verstellbar) |
| Zeitplan für die Prüfung | 1s ¢ 99h (verstellbar) |
| Zyklus zur Kontrolle der Staubblasung | 1s ¢ 99h (verstellbar) |
| Vakuumzeit | 1s ¢ 99h (verstellbar) |
- Innenkammer Material: SUS201 Spiegelplatte aus Edelstahl
- Außenkammermaterial: A3-Eisenplatte mit elektrostatischer Sprühbehandlung
- Struktur Komponenten: Prüfkammer, Staubsauger, Umlaufstaubblasvorrichtung, Vakuumsystem, Durchflussventil, Heizungssystem, Schutzschirm
- Beobachtungszeitraum: 1 PC
- Beleuchtungsleuchte: 1 PC
- Lastentrag: 20 kg
| Parameter | Spezifikation |
|---|---|
| Stromversorgung | AC380V dreiphasige Fünf-Draht, 50Hz |
| Schaltkreisschutz | 32A-Luftschalter mit Endgerät |
| Stromkabel | ≥ 4 Quadratmeter |
| Stromverbrauch | 3 kW (ohne Belastung) |
| Steuersystem Probe-Stromanschluss | Staubdichte Steckdose AC220V 16A |
- Phase-Sequenzschutz
- Leckenschutz
| - Nein. Ich weiß nicht. | Name der Komponente | Marke | Anmerkung |
|---|---|---|---|
| 1 | Touchscreen-Steuerung | MCGS | |
| 2 | PLC | XINJE | |
| 3 | Wechselstromkontakter | CHINT | |
| 4 | Zwischenrelais | CHINT | |
| 5 | Phase-Sequenz-Schützer | CHINT | |
| 6 | Beleuchtete Taste | Die UNO | |
| 7 | Notfallstopp | Die UNO | |
| 8 | Alarm | Die UNO | |
| 9 | Schaltkreisbrecher | CHINT | |
| 10 | Durchflussmesser | Hergestellt in China | |
| 11 | Mica-Heizplatte | Anpassen | |
| 12 | Digitale Druckmessgeräte | SMC | |
| 13 | Übertragungsschalter | GELEI | |
| 14 | Vortexluftpumpe | JIUZHOU | |
| 15 | Vibrationsmotor | Umdrehbarkeit 300 | |
| 16 | Ein intelligenter Thermostat | DELTA | |
| 17 | K2M-Sonde | KERUNMEI | |
| 18 | Vakuum Quecksilber | FEIYUE | |
| 19 | Staubbeutel | Hergestellt in China | |
| 20 | Staubdichte Steckdose | Hergestellt in China | |
| 21 | Staubbläser | Anpassen |
| Name des Zubehörs | Anzahl | Anmerkung |
|---|---|---|
| Bürste | 1 Stück | |
| Fensterstaubschaber | 1 Stück | |
| Staubdichte Steckdose | 1 SET | |
| Filterelement 5 Zoll | 2 PCS |
