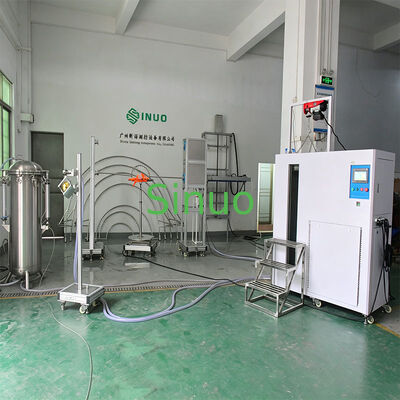

Komplettes IPX1-IPX8-Wasserdichtheitsprüfsystem für die IEC 60529-Konformität
| Applied Standard: | IEC 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | Plc-Programm | Display Device: | Touch-Screen |
| Drip Area: | 1000×1000mm | Oscillating Tubes: | R200 bis R1600 mm |
| IPX7 Tank: | Edelstahl, 500L | IPX8 Tank: | Durchmesser 0,6 m |
| NEIN. | Komponentenname | IP-Code | Spezifikationen |
|---|---|---|---|
| 1 | Vertikales Regentropfentestgerät | IPX1~2 | Tropffläche: 1000 mm * 1000 mm |
| 2 | Prüfgerät für oszillierende Röhren | IPX3~4 | Mehrere Rohrradien: R200 mm bis R1600 mm |
| 3 | Sprühdüse | IPX3~4 | Manuelle Bedienung für schwer zugängliche Stellen |
| 4 | Schlauchtülle | IPX5~6 | Hochdruck-Wasserstrahlprüfung |
| 5 | Integrierte Tauchkammer und Kontrollsystem | IPX7 | Kammergröße: 650 mm * 600 mm * 1500 mm |
| 6 | Tieftauchbecken | IPX8 | Druckbehälter: φ600*1000mm |
| 7 | Drehscheibe | Zubehör | φ600mm, 150kg Tragfähigkeit |
- Motorgesteuerte Tropfkastenerhöhung
- Feinfilter aus Edelstahl zur Schmutzfiltration
- Druckluftsystem zur Vermeidung von Nadelverstopfungen
- Medizinische Nadeldüsen aus Edelstahl
- Werkzeugloser Düsenwechsel
| Parameter | Spezifikation |
|---|---|
| Anwendung | IPX1- und IPX2-Tests |
| Regengebiet | 1000 mm × 1000 mm |
| Tankmaterial | Edelstahl |
| Tropföffnung | ￠0,4mm |
| Lochabstand | 20mm |
| Niederschlagsfluss | 1 mm/Min, 3 mm/Min, vom Benutzer eingestellte Parameter (±0,5 mm/Min Fehler) |
| Tropfhöhe des Wassers | 200 mm (automatisch gesteuert) |
| Testzeit | Mindestens 10 Minuten (vom Benutzer konfigurierbar) |
| Körpermaterial | Industrielle Aluminiumlegierung |
| Abmessungen (L×T×H) | 1100×1200×2800mm |
| Parameter | Spezifikation |
|---|---|
| Wasserversorgung | > 10 l/min ± 5 % sauberes gefiltertes Wasser |
| Schwingende Röhren | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (Edelstahl) |
| Nadelloch | Φ0,4 mm |
| Inklusive Winkel | IPX3: 120°; IPX4: 180° |
| Schwenkwinkel | Maximal ±175° (voreinstellbar) |
| Schwunggeschwindigkeit | IPX3: 4s/Zeit (2×120°); IPX4: 12s/Zeit (2×360°) |
| Wasserfluss | 0,07 L/min pro Loch (konfigurierbar) |
| Testzeit | 0,01 s ~ 99 Stunden 59 Minuten (voreinstellbar) |
| Manometer | 0~0,25 MPa |
| Parameter | Spezifikation |
|---|---|
| Wasserversorgung | 50–150 kPa sauberes Wasser |
| Düsendurchmesser | Außen: Ф102mm; Sphärisch: SФ75,5 mm |
| Lochkonfiguration | Insgesamt 121 Löcher: 1 mittleres Loch, 24 innere Löcher (30°), 96 äußere Löcher (15°) |
| Lochdurchmesser | Ф0,5mm |
| Material | Messing |
| Wasserfluss | 10 l/min ± 5 % (einstellbar mit Durchflussmesser) |
| Schallwand | Für IPX4-Tests abnehmbar |
| Parameter | IPX5-Spezifikation | IPX6-Spezifikation |
|---|---|---|
| Wasserversorgung | > 12,5 l/min ± 5 % sauberes Wasser | > 100 l/min ± 5 % sauberes Wasser |
| Düsendurchmesser | Ф6,3 mm | Ф12,5 mm |
| Wasserfluss | 12,5 ± 0,625 l/min | 100 ± 5 l/min |
| Abstand zum Gehäuse | 2,5 ~ 3 m | 2,5 ~ 3 m |
| Testzeit | ≥1 Min./m² (mindestens 3 Min.) | ≥1 Min./m² (mindestens 3 Min.) |
| Anforderungen an den Testraum | Breite >3m mit Entwässerung | Breite >3m mit Entwässerung |
- Wasserversorgung für IPX1~IPX6-Tests
- IPX7-Wasserimmersionstest
- Wasserspeicher für IPX8-Tests
- Automatisierte Steuerung für alle wasserdichten Geräte
- Konstante Temperatur und konstanter Wasserfluss
- PID-Temperaturregelung: Raumtemperatur ~ 65℃ (±3℃)
- Dual-Flow-Wasserversorgung (großer und kleiner Durchfluss)
- IPX7-Tauchautomatik-Hebehalterung
- Feinfiltersystem aus Edelstahl
- Konstruktion aus industrieller Aluminiumlegierung
- Touchscreen-Schnittstelle mit SPS-Steuerung
- Druckbehälter: Edelstahltank, Durchmesser 0,6 m, Höhe 1,2 m
- Druckeinstellbereich: 0 ~ 5 bar (anpassbar)
- Drucksystem: Edelstahlpumpe + Frequenzumrichter
- Genauigkeit des Manometers: 0,25 Grad, Bereich: 6 bar
- Testzeit: 0-99 Minuten programmierbar
- Maximaler Grenzdruck: 5bar
- Druckschalter-Schutzsystem
- 3/4 Hochdruck-Stahldrahtschlauchanschluss
| Parameter | Spezifikation |
|---|---|
| Plattentellerdurchmesser | Ø600mm |
| Plattenspielergeschwindigkeit | 1 U/min |
| Neigbarer Winkel | 0°- und 15°-Positionen |
| Testen Sie den Drehwinkel | 90°, stufenlose Drehung |
| Körpermaterial | Industrielle Aluminiumlegierung |
| Abmessungen (L×T×H) | 800×800×250mm |
| Tragfähigkeit | Maximal 150 kg |
| Kontrolle | Reversible Steuerung über Schaltschrank |
Komplette IPX1-IPX8-Wasserdichtigkeitsprüflösung für IEC 60529-Konformität
Das integrierte IPX1-IPX8-Wasserdichtigkeitsprüfsystem nach IEC 60529 mit vollem Funktionsumfang ist eine umfassende Lösung für Hersteller, Prüflabore, Zertifizierungsstellen und Forschungsinstitute, die umfassende Tests zum Schutz vor eindringendem Wasser benötigen.
Im Gegensatz zu herkömmlichen Testaufbauten, die mehrere unabhängige Systeme für unterschiedliche IPX-Bewertungen erfordern, kombiniert diese integrierte Lösung IPX1-, IPX2-, IPX3-, IPX4-, IPX5-, IPX6-, IPX7- und IPX8-Testfunktionen in einer effizienten Plattform.
Mit einer einzigen Investition können Benutzer das gesamte Spektrum an Wasserdichtigkeitsprüfungen durchführen, die gemäß IEC 60529 und verwandten internationalen Standards erforderlich sind.
Anwendbare Standards
- IEC 60529
- ISO 20653
- IEC 60598
- IEC 60335
- IEC 62196
- IEC 61851
- Anforderungen an UL-Wasserdichtigkeitsprüfungen
Hauptvorteile
✔ Ein integriertes System für IPX1-IPX8-Tests
✔ IEC 60529-konformes Design
✔ Reduzierter Platzbedarf im Labor
✔ Geringere Investitionskosten für die Ausrüstung
✔ Verbesserte Testeffizienz
✔ Geeignet für Produktentwicklung, Zertifizierung und Qualitätskontrolle
Typische Anwendungen
- Haushaltsgeräte
- Ladeausrüstung für Elektrofahrzeuge
- EV-Anschlüsse und Ladepistolen
- Unterhaltungselektronik
- Elektrische Produkte für den Außenbereich
- LED-Beleuchtungsprodukte
- Batteriepacks und Energiespeichersysteme
- Automobilkomponenten
- Industrielle Steuerungsausrüstung
Warum ein integriertes IPX1-IPX8-Testsystem wählen?
Viele Labore verwenden separate Systeme für Tropf-, Sprüh-, Strahl- und Tauchtests, was zu höheren Investitionskosten und einem größeren Platzbedarf führt.
Das integrierte IPX1-IPX8-Wasserdichtheitstestsystem von Sinuo ermöglicht es Benutzern, alle erforderlichen Wassereintrittsschutztests mit einer koordinierten Lösung durchzuführen, wodurch die Laboreffizienz verbessert und die Geräteverwaltung vereinfacht wird.
Unabhängig davon, ob Sie ein neues Prüflabor bauen oder bestehende Einrichtungen modernisieren, bietet dieses System eine praktische und kostengünstige Lösung für vollständige Wasserdichtigkeitsprüfungen nach IEC 60529.
Welche IPX-Tests können durchgeführt werden?
| Prüfen | Beschreibung |
|---|---|
| IPX1 | Senkrecht fallende Wassertropfen |
| IPX2 | Gekippter Tropfwassertest |
| IPX3 | Schwingrohr-Sprühtest |
| IPX4 | Spritzwassertest |
| IPX5 | Wasserstrahltest |
| IPX6 | Leistungsstarker Wasserstrahltest |
| IPX7 | Temporärer Eintauchtest |
| IPX8 | Kontinuierlicher Immersionstest |
Benötigen Sie eine komplette IPX1-IPX8-Wasserdichtigkeitstestlösung?
✔ Kostenlose technische Beratung
✔ Unterstützung bei der Laborplanung
✔ Maßgeschneiderte Testlösungen
✔ Globaler Installationssupport
Erhalten Sie Ihr Angebot innerhalb von 24 Stunden
