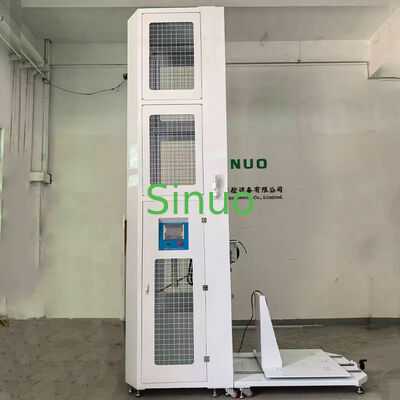

IK-Code-Testgeräte für leitfähige Ladesysteme für Elektrofahrzeuge gemäß IEC 61851-1

MOQ:	1
Preis:	Verhandlungsfähig
Standardverpackung:	Sperrholzkiste
Lieferfrist:	30 Tage
Zahlungs-Methode:	T/T
Lieferkapazität:	20 Sätze pro Monat

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

CHINA

Markenname

Sinuo

Zertifizierung

Calibration Certificate (Cost Additional)

Modellnummer

SNQC1008B

Aufprallenergie:

5, 20J

Gleichwertige Masse:

1,7 kg, 5 kg ± 1 %

Höhenbereich:

200–2500 mm

Schaukelrohrlänge:

1000 mm

Rohrdurchmesser:

15.9 mm

Freigabemethode:

Elektromagnetische Auslösung

Fallhöhe:

0–500 mm

Hebemethode:

Motorisiert

Auswirkungshöhe:

300 - 2000 mm

Hervorheben:

Leitfähige Ladeprüfausrüstung

IEC 61851-1 Prüfgerät

IK-Code-Testgeräte

Beschreibung des Produkts

IEC 61851-1 Prüfgerät für den IK-Code von leitfähigen Ladesystemen für Elektrofahrzeuge

Angewandte Normen und Klauseln

IEC60068-2-75:2014 Umweltprüfungen - Teil 2-75: Prüfungen - Prüfung Eh: Hammerprüfungen
IEC62262:2021 Schutzgrade durch Gehäuse für elektrische Betriebsmittel gegen äußere mechanische Einwirkungen (IK-Code)
IEC 61851-1-2017 Leitfähiges Ladesystem für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen 12.11
IEC 62477-1:2022 Sicherheitsanforderungen für Leistungselektronik-Wandlersysteme und -geräte - Teil 1: Allgemeines 5.2.2.4.3
Abschnitt 5.19 von NB/T33008.1-2018, Abschnitt 7.15 von NB/T33001-2018, Abschnitt 7.11 von NB/T33002-2018 und Artikel 10.2.701.2 von IEC 62439-7:2022

Zweck, Geräteprinzip und Aufbau

Dieses Gerät wird für mechanische Festigkeitsprüfungen an Ladestationen für Elektrofahrzeuge oder Verteilern für das Laden von Fahrzeugen verwendet.

Gemäß Prüfung Eha: Pendel und Schlagwerk werden aus 1 Meter Pendelrohr in einer bestimmten Höhe frei fallen gelassen. Sie schlagen senkrecht auf das Prüfobjekt auf. Durch die Umwandlung von potenzieller Energie in kinetische Energie wird der Zweck der Schlagprüfung am Prüfobjekt erreicht.

Gemäß Prüfung Ehc: Der vertikale Fallhammer, das Schlagwerk wird aus dem Stillstand durch eine Führung senkrecht auf die horizontale Oberfläche des Prüfobjekts fallen gelassen. Durch die Umwandlung von potenzieller Energie in kinetische Energie wird der Zweck der Schlagprüfung am Prüfobjekt erreicht.

Strukturdiagramm

Steuerung und Bedienung

SPS-Steuerung, Touchscreen-Bedienung, Hubsteuerung, Auslösesteuerung sind in der Touchscreen-Bedienung integriert. Fernbedienung über Infrarot-Fernbedienung ist ebenfalls verfügbar.

Prüfobjektbereich

Wandmontierte und säulenmontierte AC-Ladestationen
Schrankartige DC-Ladestationen

Hinweis: Die Größe der auf der Prüfplattform installierten Ladestationen darf WDH = 1*1*2,0m nicht überschreiten. Standladestationen dürfen 2,5m nicht überschreiten.

Prüfgegenstände

Pendelschlagprüfung (Seitenaufprall)
Fallhammer-Schlagprüfung (Aufprall auf die Oberseite)

Antrieb und Übertragung

Antrieb: Der Hub wird von einem Motor und einem Untersetzungsgetriebe angetrieben, während die Auslösung durch einen Elektromagneten erfolgt.

Übertragung: Präzisionskugelgewindetrieb + Linearführungsschiene

Hauptparameter - Pendelstruktur

Funktion zur Vermeidung von Sekundärschlägen	Ja, es gibt ein automatisches Verriegelungs-Rückschwungrohr, das sicherstellt, dass keine Sekundärschläge auftreten.
Methode zum Anheben und Absenken des Schwungrohrs	Motorantrieb, Eingabe des Höhenwerts über Touchscreen
Methode zur Auslösung des Pendels	Elektromagnetische Auslösung, Ein-Klick-Auslösung
Pendelaufprallenergie	5, 20J Energie (IK08, IK10 Stufen)
Äquivalente Masse des Pendelaufprallelements	1,7 kg, 5 kg ± 1%, was bei Kombination mit dem Schwungrohr eine äquivalente Masse ergibt
Schwungrohr	Stahlrohr mit einer Länge von 1000 mm und einem Außendurchmesser von 15,9 mm (5, 20J)
Aufprallhöhe des Prüfobjekts	Elektrisch verstellbar nach oben und unten, Hubbereich 300 - 2000 mm, gesteuert über Touchscreen
Fallhöhe	0 - 500mm, mit Skalenanzeige, einstellbarer Aufprallwinkel

Hauptparameter - Fallhammerstruktur

Methode zum Anheben und Absenken des Fallhammers	Motorantrieb, Eingabe des Höhenwerts über Touchscreen
Methode zur Auslösung des Fallhammers	Elektromagnetische Auslösung, Ein-Klick-Auslösung
Aufprallenergie des Fallgewichts	5, 20J Energie (IK08, IK10 Stufen)
Äquivalente Masse des Fallhammer-Aufprallelements	1,7 kg, 5 kg ± 1%, die äquivalente Masse des fallenden Hammers entspricht seinem Eigengewicht
Katheder	5J und 20J Fallhammer-Katheder jeweils einer
Grundplatte	Verstärkte tragende Stahlgrundplatte
Aufprallhöhe des Prüfobjekts	Elektrisch nach oben und unten verstellbar, Hubbereich 300 - 2000 mm, gesteuert über Touchscreen
Horizontale Aufprallposition des Prüfobjekts	Einstellbare Verlängerungsposition des Fallhammer-Mechanismus, um verschiedene Punkte auf der Oberseite zu treffen
Fallhöhe des fallenden Hammers	0 - 500mm, Touchscreen-Anzeige. Durch Betätigen der Touchscreen-Tasten kann nach dem ersten Kontakt die eingestellte Höhe angepasst werden.

Hauptparameter - Prüfplattformstruktur

Größe	1,0 * 1,2 Meter, kann 1 * 1 Meter große Prüfobjekte aufnehmen
Grundplatte	10 mm dick, mit Gewindebohrungen auf der Oberseite zur Montage des Prüfobjekts
Säule	Montieren Sie die Säule und passen Sie sie an die Rückwand für die Montage des Prüfobjekts an
Schnellverbindungs-Trennstruktur	Sie kann mit dem Schlagrahmen verbunden und getrennt werden. Beim Testen kleiner Prüfobjekte wird sie im verbundenen Zustand verwendet; beim Testen von großformatigen DC-Ladestationen wird sie im getrennten Zustand verwendet.
Funktion	Überlastschutz des Motors Not-Aus-Schutz Ausgestattet mit dreifarbigen Kontrollleuchten: Gelb - zeigt Bereitschaftszustand an, Grün - zeigt Betriebszustand an, Rot - zeigt Alarmzustand an. Echtzeit-Statusanzeige ist vorhanden. Leckageschutz
Bewegungsmodus	Der Schlagrahmen und die Prüfplattform sind mit Stütz- und Rollenfüßen ausgestattet, die beweglich sind und verriegelt werden können, um die Unterstützung am Boden zu sichern.

Anhang: Tabelle 1 - Eigenschaften der Schlagkörper

Energie / J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Äquivalente Masse ± 2% kg	0,25(0,2)	0,5	1,7	5	5	10
Materialien	Nylon		Stahl
R/mm	10	25	25	50	50	50
D/mm	18,5(20)	35	60	80	100	125
f/mm	6,2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	Gemäß dem äquivalenten qualitätsangepassten Wert, siehe Anhang A

Tabelle 2 - Fallhöhe

Energie/Joule	0,14	0,2	(0,3)	0,35	(0,4)	0,5	0,7	1	2	5	10	20	50
Äquivalente Masse/kg	0,25	(0,2)	0,25	(0,2)	0,25	(0,2)	(0,2)	0,25	0,5	1,7	5	5	10
Fallhöhe ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	400	300	200	400	500

Hinweis 1: Siehe 3.2.2 Hinweis; Hinweis 2: Die Energieeinheit Joule (J) in diesem Abschnitt leitet sich von der Standard-Erdbeschleunigung (g) ab, und g wird auf 10 m/s² gerundet.

Tabelle 3 - Entsprechung zwischen IK-Codes und entsprechenden Stoßenergien

IK-Code	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10	IK11
Stoßenergie / J	a	0,14	0,2	0,35	0,5	0,7	1	2	5	10	20	50

Hinweis: IK11 wird für spezielle Gehäuse oder Schutzgitter in extrem rauen Außenanwendungen verwendet. Wenn die einschlägigen Produktnormen etwas anderes vorschreiben, kann IK11 die Schleifprüfung nicht ersetzen.

a Gemäß dieser Norm gibt es keinen Schutz.
