| Heizungsstrecke: | °C Funktelegrafie 10 | °C 120 | Heizquote: | RT+10°C ~105°C≤15min |
|---|---|---|---|
| Wasserstrom: | 3-4 Liter pro Spritzen/Düse | Spritzen-Düse: | 2 PC, 300mm sperrend |
| Spritzen-Wasser Temp.: | 0-4℃ | Prüfzyklus: | 3s spritzen jedes 30min |
| Markieren: | Regen-Prüfschrank,Iec-Testgerät |
||

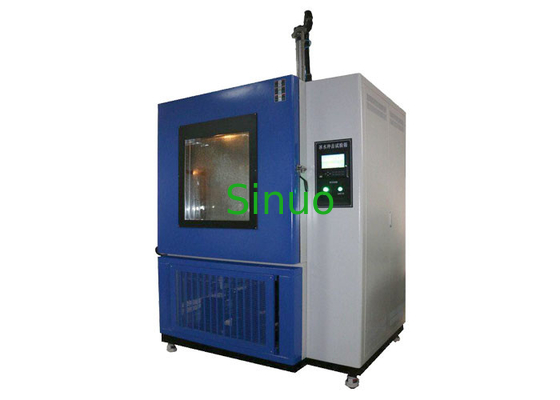

0 dem Schock zur Temperatur-4℃ mit Spritzen-Wasserprobe-Kammer für Automobilkomponenten
Überblick:
Dieses Testgerät simuliert die Last der Komponente, wenn es Spritzenwasser herausgestellt wird, wie es beim Fahren durch Pfützen auftritt. Der Test dient, das Arbeiten der Komponente zu überprüfen, wenn er dem Schock-artigen Abkühlen mittels des Wassers unterworfen wird. Dieses geschieht beim Fahren auf Wasserstraßen während des Winters. Ausfallmodi sind mechanisches Knacken der Materialien oder der Dichtungsausfälle, die durch verschiedene Koeffizienten der hitzebedingten Ausdehnung verursacht werden.
Spritzen Sie die Probe, die zur Testtemperatur mit entionisierten Wasser erhitzt wird (0-4°C, wasserhaltiger 3% Arizona Staub des Hahns nach Gewicht fein in Übereinstimmung mit ISO 12103-1. Das Dauerhaftmischen wird), in einem Abstand von 300-350 Millimeter von der Probe sichergestellt. Jede Spritzendauer 3 s und der Wasserstrom ist 3-4liters pro Spritzen/Düse. Die Übergangsdauer <20 s (für manuellen Übergang von DUT zwischen dem Temperaturspeicher und Spritzen) (nur erfordert durch ISO 16750-4 und GB/T28046.4).
Standards konform:
Struktur:
Auswirkung der Kammerart Struktur, -heizung und -Schmelzwassers werden in zwei Kammern, mit Fächern in der Mitte abgeschlossen
Technische Parameter:
| Volumen-, Gewichts- und Hauptleitungsmaße | |
| Nominales internes Volumen | 800 L |
| Innere Kammer-effektive Größe | 800×800×1000 (Millimeter) |
| Heizungskastenbereich | Rechte Seite |
| Beispielhaltergröße | Zu bestimmt werden |
| Äußere Größe | 1500×1220×1780 (Millimeter) W×D×H |
| Gewicht | 500kg |
| Arbeitsgeräusche | ≤75db, wird 1 Meter weg von der Maschine vor der Maschine und 1,2 Metern weg von dem Boden gemessen |
| Höchstleistung | 6kw |
| Maximaler Strom | 40A |
| Stromversorgung |
AC380V einphasiges R, n- + Schutzboden; zulässige Schwankungsstrecke der Spannung 10% V; Zulässige Schwankungsstrecke 50±0.5HZ der Frequenz; TN-S Modusstromversorgung oder TT-Modusstromversorgung; Der Schutzerdungsdraht, der Widerstand erdet, ist kleiner als 4Ω Der Benutzer wird angefordert, die Luft oder den Netzschalter der entsprechenden Kapazität für die Ausrüstung am Installationsstandort zu konfigurieren, und der Schalter muss unabhängig kontrolliert sein. Wenn die Ausrüstung benutzt wird, um die Machtprobe in den Kasten zu legen, sollte die Beispielstromversorgung die externe Stromversorgung benutzen, und die Stromversorgung der Maschine sollte nicht direkt benutzt werden; |
| Technische Parameter | |
| Umweltbedingungen für Gebrauch | Die umgebende Temperatur ist +25 ° C, ist die relative Luftfeuchtigkeit ≤ 85% R.H und der Wert, der unter der Bedingung ohne Probe in der Testkammer gemessen wird. |
| HeizungsTemperaturspanne | °C Funktelegrafie 10 | °C 120, kann eingestellt werden |
| Heizquote | RT+10°C ~105°C≤15min |
| Wasserstrom | 3-4 Liter pro Spritzen/Düse |
| Spritzendüse | 2 PC, 300mm sperrend, hergestellt entsprechend folgender Zahl  |
| Spritzenmodus | Düsensprayprobe horizontal |
| SpritzenWassertemperatur | 0-4℃, Abkühlungskompressor + Anmachwasserpumpe |
| Testmedium für das Spritzen | Klopfen Sie wasserhaltigen 3% Arizona Staub nach Gewicht fein in Übereinstimmung mit ISO 12103-1. Das Dauerhaftmischen wird sichergestellt. |
| Abstand der Düse zu DUT | 325±25MM |
| Zahl von Proben, die gesetzt werden können | Mehrfachverbindungsstelle [die Gesamtgröße ist im Bereich von w-× H × D300 × 400 × 500 (Millimeter)] |
| Prüfzyklus | 3s spritzen jedes 30min. Zykluszeit kann, wie in Abbildung 35 gezeigt eingestellt werden |
| Zahl von Zyklen | 100, können eingestellt werden |
| Düsenanordnung |
Ausgerichtet auf der linken Seite der inneren Kammer, die Probe gegenüberstellend
|
|
Prüflingsfixierung |
Geregelt auf dem Montagerahmen in der Kammer |
| Kammerstruktur |
Inneres Kammermaterial: SUS316#-Edelstahl 1.2mm dick; Heizungsschlagkasten: SUS304#-Edelstahl 1.0mm dick, innere und äußere zwei Schichten, mit Wärmedämmungsmaterial in der Mitte, gelegen auf der rechten Seite der Testkammer.;
Der Schaltkasten und die Testkammer sind integral; Das Spraywasser wird an der Unterseite der Testkammer wiederhergestellt; Die Spraydüse befindet sich auf der linken Seite der Testkammer und wird durch eine Seite geregelt; Die Unterseite der Testkammer wird in eine Maschenstruktur durch Kanalstahl geschweißt, wird die Oberfläche mit Stahlplatte für die Befestigung der Beispielmontagerahmenfahrgestelle und Schlagheizsystem der offenen Lochverbindung auf der rechten Seite der Testkammer gelegt. |
| Kammertür |
Einzelne Tür Explosionssicherer Griff Transparentes Fenster des Nebels Fensterwischer |
| Beobachtungsfenster | Gefunden auf der Tür, Größe 600x600mm |
| Beleuchten | Innenbeleuchtung |
| Bedienfeld | Steuern Sie Mensch-Maschine Schnittstelle, Netzschalter, Beleuchtungsschalter, Mensch-Maschine Schnittstelle der Reserve 7inch |
| Netzverteilungs-Schaltschrank | Gesamtleistungsleistungsschalter, Mensch-Maschine-Schnittstelle-Kontrolleur, Netzverteilungsbrett, Ventilator, Übertemperaturschutz, Wasserpumpe. |
| Wasserrecovery-system | Benutzen Sie den unteren Wiederverwertungszyklus, um Wasserreinhaltung zu erzielen |
| Schlammwasserversorgungssystem | Der SUS316#-Edelstahl wird benutzt, um den SchlammWasserversorgungs-Wasserbehälter zu machen, und das rührende Gerät der Schlammwasser-antikristallisation, die SchlammWasserversorgungswasserpumpe und das Wasserversorgungsrohrdruckregelungsgerät werden sichergestellt, um dem konstanten Druck konstanten Netzstromspray sicherzustellen. |
| Schlammwasserergänzung | Manuell wird der vorbereitete schlammige Wasserkanister direkt in die Schlammgrube eingeführt. |
| Rohrreinigungssystem | Um die Verstopfung des Rohrleitungsbodens zu verhindern, wird die Wasserversorgung automatisch nach dem Test begonnen, und der Boden in Vorbereitung wird gesäubert. Das Berufstrinkwasserversorgungs-Magnetventil. |
| Wasserversorgung | Direkt angeschlossen an die Wasserleitung, das erforderliche Wasserversorgungs-Druck ≥ 2kgf/cm2 |
| Elektrisches Kontrollsystem | |
| Prüfer |
Lcd-Touch Screen Prüfer Unterteilt in Heizkreis, Sprayzyklus, Vorderschaftrepetierer, Reinigungsaktion, etc. |
| Kühlsystem | Unter Verwendung des Kompressors Frankreichs Tecumseh |
| Kommunikation | Kann als Überwachung und Fernsteuerung verwendet werden, um Testdaten zu notieren |
| Betriebsart | Programmierungsbetrieb/Einstellungsmodus |
| Einstellungsmodus | Chinesische/englische Schnittstelle, Noteninput |
| Operationssteuerung | Signalverbindungsstück STOPP-Schalter der externen Verarbeitung, nachdem die Energie, Kurzschluss das Verbindungsstück, eingeschaltet worden ist den Prüfer einfach zu befehlen, die Aktion durchzuführen oder zu stoppen |
| Sicherheitsschutz | |
| Spraypumpe | Überlastschutz, Kurzschlusssicherung |
| Energie | Durchsickernschutz, -überlastung und -Kurzschlusssicherung |
| Rührender Motor | Überlastschutz, Kurzschlusssicherung |
| Speicherumweltanforderungen | Die umgebende Temperatur sollte innerhalb 0 °C | °C +35 gehalten werden |
| Installationsstandortanforderungen | Die Wände der linken und rechten Seite der Testkammer sind nicht weniger als 800mm von der Wand, und der Abstand von der Vorderseite zur Wand ist nicht weniger als 1000mm. Bestätigen Sie bitte, ob die Ausrüstung den Eingang oder der Durchgang, Aufzug, etc. kommen kann, damit, den Fortschritt Ihres Projektes nicht zu beeinflussen. |
| Verkehrsart | Transport der ganzen Maschine |
