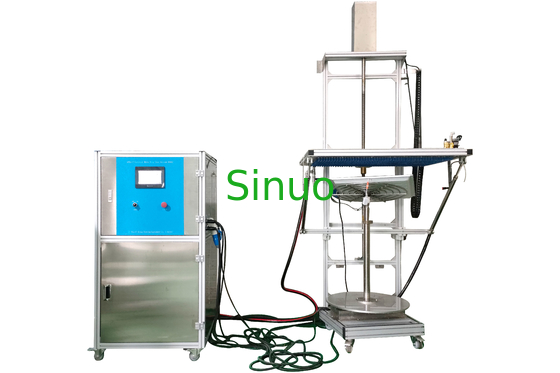

Regen-Tropfenfänger-Test-System IEC60529 IPX1~2 vertikales, zum von Wasser-Tropfen zu überprüfen
| Power supply: | Dreiphasen-AC380V, 50Hz, 4KW | LWGYD-4 flow rate Sensors: | Flussstrecke: 0.667-4.167 l/min, Impulsertrag |
| Drip area: | 1000*1000mm | Diameter of drip hole: | 0.4mm |
| Test flow: | 1–1,5 mm/min (IPX1), 3–3,5 mm/min (IPX2) | Water dripping height: | 200mm (automatisch gesteuert durch das Testgerät) |
| Control: | PLC u. 7" Touch Screen | Turntable: | 1-5r/ Minute, kann eingestellt werden |
| High Light: | IPX1 Vertikales Regentropfentestsystem,Vertikales Regentropfentestsystem,IEC60529 Regentropfentestsystem |
||
Regen-Tropfenfänger-Test-System IEC60529 IPX1~2 vertikales, zum von Wasser-Tropfen zu überprüfen
Produktinformation für Regen-Tropfenfänger-Test-System IPX1 IIPX1~2 vertikales:
Diese Versuchseinrichtungen sind, Schutz gegen vertikal fallende Wasser-Tropfen zu überprüfen. Es ist in Übereinstimmung mit der Standardanforderung von IEC60529 IPX1 und von IPX2, IEC60335-1 Klausel 15.etc. entworfen und hergestellt.
Der Aufstieg und der Fall des Tropfenfängerkastens wird durch den Motor gesteuert. Der elektrische Schaltschrank ist mit PLC und Touch Screen.
1. Feinfilter des Edelstahls für Schmutzfiltration.
2. Adopts Druckluft (Druckluft sollte vom Benutzer vorbereitet werden), zum des Wassers in den Nadeln heraus durchzubrennen, um reagierende Substanzen des Wassers und atmosphärische blockierende Nadeln zu verhindern.
3. Allgemeine medizinische Nadeldüsen des Edelstahls, einfach zu kaufen, nicht einfach zu verrosten.
4. Nadeldüsen und Nadeldüsensitze unter Verwendung der Verjüngungsverbindung, können ohne das Werkzeug leicht ersetzt werden, einzelner Schaden der Nadeldüse können leicht schnell ersetzt werden.
Technische Parameter:
|
Einzelteil |
Spezifikationen |
|
Stromversorgung dieser Ausrüstung |
Dreiphasen-AC380V, 50Hz, 4KW |
|
Stromversorgung für Prüfling |
Einphasiges AC220V, 16A |
|
LWGYD-4 Strömungsgeschwindigkeit Sensoren |
Flussstrecke: 0.667-4.167 l/min, Impulsertrag |
|
Kleine Wasserpumpe |
Marke: Süd, vorbildlich nein: CHL2-40, 380VAC, 50Hz, Klasse des Schutzes 0.55kw: Klasse der Isolierung IP55: F |
|
Wasserdichte Versuchsanlage |
IPX1 Test, IPX2 Test, Gewohnheit IPX1/IPX2 |
|
IPX1-IPX2 |
Tropfenfängerbereich: 1000*1000mm |
|
Durchmesser des Tropfenfängerlochs: 0.4mm |
|
|
Überholen Sie zwischen jeden zwei Nachbarlöchern: 20mm |
|
|
Testfluß: 1~1.5mm/min (IPX1), 3~3.5mm/min (IPX2) |
|
|
Testzeit |
Eingestellt entsprechend der Prüfnorm (Strecke 1-9999 Sekunden), ist die Einheit: zweitens |
|
Tropfende Höhe des Wassers |
200mm (automatisch gesteuert durch das Testgerät) |
|
Wasser-Entwässerung |
Das Behälterwasser automatisch leeren, nachdem der Test abgeschlossen ist, wenn angeschlossen an eine Luftquelle (die Quelle der Druckluft 0.6MPa, sollte vom Benutzer vorbereitet werden) |
|
Ausrüstungskörpermaterial |
Industrielle Aluminiumlegierung |
|
Installationsmethode |
Wand-Berg |
|
Drehscheibe |
1-5r/ Minute, kann eingestellt werden |
|
Steuerung |
PLC u. 7" Touch Screen |
Störungssuche:
|
Nein: |
Ausfallphänomen |
Grund der Frage |
Behandlung |
|
1 |
Schalten Sie den Netzschalter ein und der Touch Screen leuchtet nicht |
Externe Stromversorgung fällt aus |
Schließen Sie externe Stromversorgung wieder an |
|
Ausrüstung MCB wird getrennt |
Schalten Sie die Ausrüstung MCB ein |
||
|
2 |
Keine Aktion, wenn der Startknopf gedrückt wird |
Die Laufzeit wird nicht geklärt |
Presse-Zählungs-freier Raum |
|
Der Notausschalter wird nicht zurückgestellt |
Stellen Sie den Notausschalter zurück |
||
|
Inverterwarnung |
Wiederanlauf nach Ausschalten |
||
|
3 |
Wenig oder kein Wasser von den Nadeln |
Nadeln werden verstopft |
Ersetzen Sie die Nadel oder entfernen Sie die Nadel und den Schlag durch das Nadelloch mit Luftstrom |
|
4 |
Instabiler Fluss |
Luft in Vorbereitung |
Presse „trockener Tropfenfänger-Kasten“ in der manuellen Antriebssteuerung, zum der Luft zu erschöpfen oder der Entlüftung der Wasserpumpe zu öffnen, um die Luft zu erschöpfen |
